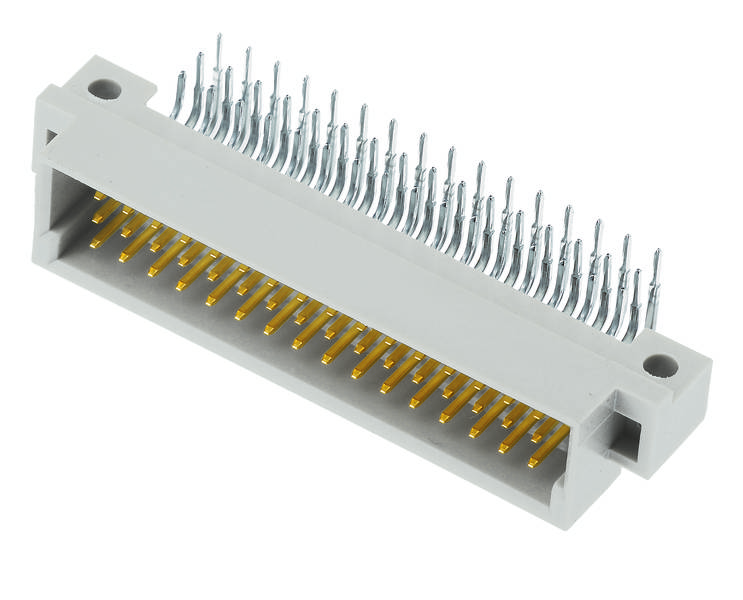

HARTING 09231486921222 višepolni muški konektor Broj redova 3 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
višepolni muški konektor
Konstrukcija
pod kutom
RM
2.54 mm
Sadržaj
1 St.
Ukupan broj polova
48
Tehnički list (PDF)
Broj
Ukupno (7,49 € / komad)
7,49 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
HARTING 09 23 148 6921 222 višepolni muški konektor Broj redova 3 Ukupan broj polova 48 1 St.
- Ukupan broj polova 48
- Broj redova 3
- Content 1 St.
Tehnički podaci
- Serija: DIN 41612
- Komponenta: muški konektor
- Opis kontakta: kut
- Vrsta priključka: spoj valovitog lemljenja
- Vrsta veze: Matična ploča na karticu kćeri; Kartica za proširenje; PCB na kabel
- Broj kontakata: 48
- Redovi utičnih kontakata: 3
- Razmak, priključna strana: 2,54 mm
- Nazivna struja: Nazivna struja izmjerena na 20 °C, za detalje pogledajte krivulju smanjenja
- Otpor izolacije:> 1011Ω
- Otpor kontakta: ≤ 20 mΩ
- Granična temperatura: -55... +125 °C
- Sila umetanja i izvlačenja: ≤ 45 N
- Ciklusi parenja: ≥ 400
- Ispitni napon Ueff: 1 kV
- Skupina izolacijskih materijala: II (400 ≤ CTI< 600)
- Korišteni materijal: termoplastični materijal za oblikovanje, ojačan staklenim vlaknima
- Umetak u boji: RAL 7035 (svijetlo siva)
- Materijal kontakata: legura bakra
- Kontaktna površina: plemeniti metal preko Ni na strani utikača;
- Klasa zapaljivosti materijala prema UL 94: V-0
- Standardi: IEC 60603-2 (dodatak standardu)
- Neto težina: 8,26g
- Oznaka: Tip 2C
- Razmak, strana za utikač: 2,54 mm
- Razmak: ≥ 1,2 mm
- Puzna staza: ≥ 1,2 mm
- Značajke: bez olova
- PCB montaža: s prirubnicom;
- Vruće uključivanje: ne
- Klasifikacija željeznice: F1/I2 prema NFF 16-101/102
- Sklop kontakta: redovi a, b i c, pozicije 1, 2, ... , 15, 16
- Kodiranje: Kodiranje s gubitkom kontakta
- Debljina PCB-a: 1,6 mm ±0,2
- Vrsta proizvoda
višepolni muški konektor
- Konstrukcija
pod kutom
- Ukupan broj polova
48
- Broj redova
3
- RM
2.54 mm
- Priključak
lemni
- Boja
svijetlosiva (RAL 7035)
- Materijal kućišta
PA
- Proizvođač-br. dijela
09231486921222
- Sadržaj
1 St.
- Kontaktni materijal
bakerna legura
- Tip
09 23 148 6921 222
- Prolazni otpor
20 mΩ
- Izolacijski otpor
1011 Ω
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3
1.6 mm
2.54 mm
Thermoplastic
0°/180° (horizontal)
Flange
2 A
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3003412 HARTING 09231486921222 višepolni muški konektor Broj redova 3 1 St.
Podatkovna tablica 3003412 HARTING 09231486921222 višepolni muški konektor Broj redova 3 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3003412 HARTING 09231486921222 višepolni muški konektor Broj redova 3 1 St.
Opis
Muški konektor, valovito lemljeni spoj, nazivna struja: 2 A, kontakti: 48, kutni, legura bakra
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
