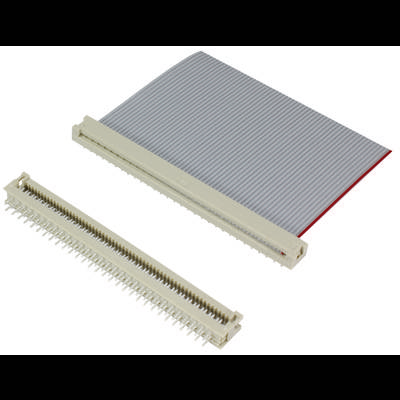

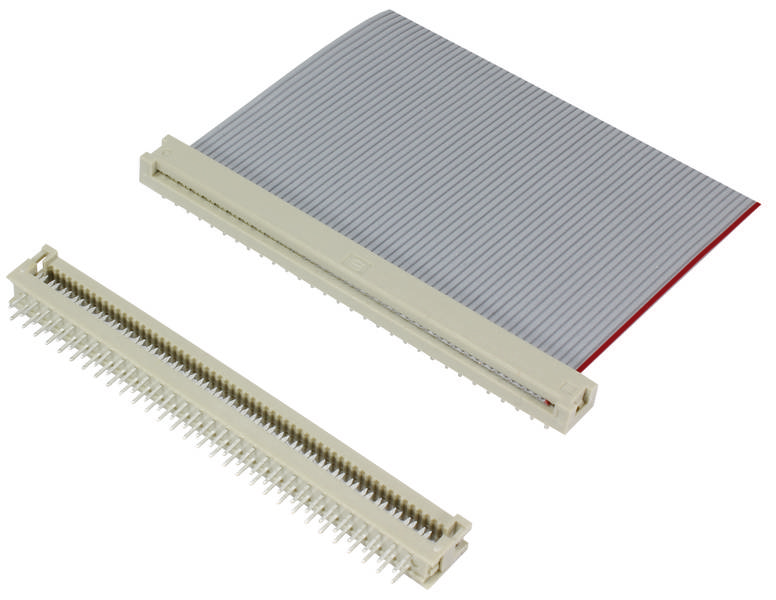

HARTING 09181649422 utični konektor za tiskanu pločicu sa brzim priključkom (IDC) Raster: 2.54 mm Ukupan broj polova: 64
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Konstrukcija
ravan
Vrsta proizvoda
utični konektor za tiskanu pločicu
RM
2.54 mm
Broj redova
2
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
3,29 €
150
8% = 0,25 €
3,04 €
250
10% = 0,34 €
2,95 €
500
12% = 0,41 €
2,88 €
1000
15% = 0,48 €
2,81 €
2000
17% = 0,57 €
2,72 €
5000
21% = 0,68 €
2,61 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (3,29 € / komad)
3,29 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
HARTING 09181649422 utični konektor za tiskanu pločicu sa brzim priključkom (IDC) Raster: 2.54 mm Ukupan broj polova: 64 Broj redova: 2 1 St. Piece
- Ukupan broj polova 64
- Broj redova 2
- Content 1 St.
Tehnički podaci
- Serija: SEK Low-profile
- Komponenta: PCB konektor
- Opis kontakta: ravno
- Vrsta spoja: spoj za lemljenje; spoj s pomakom izolacije
- Vrsta veze: PCB na kabel
- Broj kontakata: 64
- Duljina igle: 2,9 mm
- Redovi utičnih kontakata: 2
- Razmak, priključna strana: 2,54 mm
- Nazivna struja: 2,6 A
- Otpor izolacije:> 109Ω
- Otpor kontakta: ≤ 35 mΩ
- Granična temperatura: -55... +105 °C
- Ispitni napon Ueff: 1 kV
- Skupina izolacijskih materijala: II (400 ≤ CTI< 600)
- Korišteni materijal: termoplastični materijal za oblikovanje (PBT)
- Boja umetka: siva
- Materijal kontakata: legura bakra
- Kontaktna površina: Sn preko Ni na strani utikača; Sn preko Ni na strani priključka
- Klasa zapaljivosti materijala prema UL 94: V-0
- Norme: IEC 60603-13
- Neto težina: 4,52 g
- Razmak, strana za utikač: 1,27 mm
- Napomene: za IDC ravne kabele vodiča s korakom od 1,27 mm (0,050") AWG 28/7
- Ugradbena visina 5,5 mm
- Vrsta ambalaže
Piece
- Konstrukcija
ravan
- Vrsta proizvoda
utični konektor za tiskanu pločicu
- Određene značajke
sa brzim priključkom (IDC)
- RM
2.54 mm
- Broj redova
2
- Ukupan broj polova
64
- Nazivna struja
2.6 A
- Kontaktni materijal
bakerna legura
- Sadržaj
1 St.
- Priključak
lemni
spoj stezaljke za rezanje
- Tip
09 18 164 9422
- Proizvođač-br. dijela
09181649422
- Boja
siva
- Visina
5.5 mm
- Maks. temperatura
105 °C
- Min. temperatura
-55 °C
- Prolazni otpor
≤ 35 mΩ
- Izolacijski otpor
109 Ω
- Duljina utikača
2.9 mm
Printed circuit board to cable
Grey
64
-55-105 °C
V0
Soldering connection
Tin
2.9 mm
2.54 mm
2
1.27 mm
Thermoplastic
90° (upwards vertical)
Other
2.6 A
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3000956 HARTING 09181649422 utični konektor za tiskanu pločicu sa brzim priključkom (IDC) Raster: 2.54 mm Ukupan broj polova: 64
Podatkovna tablica 3000956 HARTING 09181649422 utični konektor za tiskanu pločicu sa brzim priključkom (IDC) Raster: 2.54 mm Ukupan broj polova: 64
Upute za rad i sigurnost
Upute za rad i sigurnost 3000956 HARTING 09181649422 utični konektor za tiskanu pločicu sa brzim priključkom (IDC) Raster: 2.54 mm Ukupan broj polova: 64
Opis
PCB konektor, lemljeni spoj, IDC spoj s pomakom izolacije, nazivna struja: 2,6 A, termoplastični materijal za kalupljenje (PBT), siva, kontakti: 64
