Name: HARTING 09181169422 utični konektor za tiskanu pločicu niski oblik Raster: 2.54 mm Ukupan broj polova: 16 Broj redova: 2
Brand: HARTING
SKU: 3000941
Availability: BackOrder

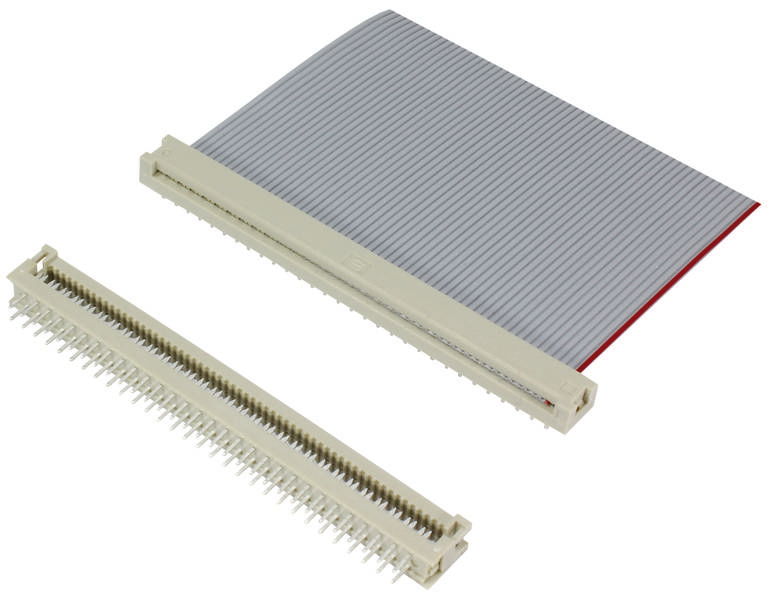

Sivo ravno mrežasto kabelsko sučelje spojeno s bijelim konektorom. Konektor ima mnogo metalnih štiftova.

Vrsta ambalaže

Piece

Konstrukcija

ravan

Vrsta proizvoda

utični konektor za tiskanu pločicu

2.54 mm

Broj redova

Tehnički list (PDF)

Dostava pon,26.10.

5 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (1,79 € / komad)

1,79 €

uklj. PDV

Dostupno još samo 5 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

HARTING 09181169422 utični konektor za tiskanu pločicu niski oblik Raster: 2.54 mm Ukupan broj polova: 16 Broj redova: 2 1 St. Piece

Ukupan broj polova 16
Broj redova 2
Content 1 St.

Tehnički podaci

Serija: SEK Low-profile
Komponenta: PCB konektor
Opis kontakta: ravno
Vrsta spoja: spoj za lemljenje; spoj s pomakom izolacije
Vrsta veze: PCB na kabel
Broj kontakata: 16
Duljina igle: 2,9 mm
Redovi utičnih kontakata: 2
Razmak, priključna strana: 2,54 mm
Nazivna struja: ‌ 2,6 A
Otpor izolacije:> 109Ω
Otpor kontakta: ≤ 35 mΩ
Granična temperatura: -55... +105 °C
Ispitni napon Ueff: 1 kV
Skupina izolacijskih materijala: II (400 ≤ CTI< 600)
Korišteni materijal: termoplastični materijal za oblikovanje (PBT)
Boja umetka: siva
Materijal kontakata: legura bakra
Kontaktna površina: Sn preko Ni na strani utikača; Sn preko Ni na strani priključka
Klasa zapaljivosti materijala prema UL 94: V-0
Norme: IEC 60603-13
Neto težina: 1,18 g
Razmak, strana za utikač: 1,27 mm
Napomene: za IDC ravne kabele vodiča s korakom od 1,27 mm (0,050") AWG 28/7
Ugradbena visina 5,5 mm

Vrsta ambalaže: Piece

Konstrukcija: ravan

Vrsta proizvoda: utični konektor za tiskanu pločicu

Određene značajke: niski oblik

RM: 2.54 mm

Broj redova: 2

Ukupan broj polova: 16

Nazivna struja: 2.6 A

Kontaktni materijal: bakerna legura

Sadržaj: 1 St.

Priključak: lemni
spoj stezaljke za rezanje

Tip: 09 18 116 9422

Materijal kućišta: PBT

Proizvođač-br. dijela: 09181169422

Boja: siva

Izolacijski materijal: PBT

Visina: 5.5 mm

Maks. temperatura: 105 °C

Min. temperatura: -55 °C

Prolazni otpor: ≤ 35 mΩ

Izolacijski otpor: 109 Ω

Duljina utikača: 2.9 mm

: Printed circuit board to cable

: Grey

: 16

: -55-105 °C

: V0

: Soldering connection

: Tin

: 2.9 mm

: 2.54 mm

: 2

: 1.27 mm

: Thermoplastic

: 90° (upwards vertical)

: Other

: 2.6 A

Varijante(Sve stavke su s uklj. PDV-om)

Vrsta ambalaže

HARTING 09181169422 utični konektor za tiskanu pločicu niski oblik Raster: 2.54 mm Ukupan broj polova: 16 Broj redova: 2 1 St. Piece

Kataloški br.:3000941

Dostava pon,26.10.

5 kom. - zaliha NjemačkaConrad Electronic

Ovaj proizvod

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1,79 €^*

HARTING 09181049622 utični konektor za tiskanu pločicu Raster: 2.54 mm Ukupan broj polova: 4 Broj redova: 2 1 St. Piece

Kataloški br.:3000949

Dostava pon,15.02.2027.

Conrad Electronic

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1,49 €^*

HARTING 09181069422 utični konektor za tiskanu pločicu ravan Raster: 2.54 mm Ukupan broj polova: 6 Broj redova: 2 1 St. Piece

Kataloški br.:3000952

Dostava čet,04.02.2027.

Conrad Electronic

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1,49 €^*

HARTING 09181089422 utični konektor za tiskanu pločicu sa brzim priključkom (IDC) Raster: 2.54 mm Ukupan broj polova: 8 Broj redova: 2 1 St. Piece

Kataloški br.:3000958

Dostava pon,01.02.2027.

Conrad Electronic

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1,49 €^*

HARTING 09181089622 utični konektor za tiskanu pločicu ravan Raster: 2.54 mm Ukupan broj polova: 8 Broj redova: 2 1 St. Piece

Kataloški br.:3000957

Dostava čet,04.02.2027.

Conrad Electronic

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1,29 €^*

HARTING 09181109422 utični konektor za tiskanu pločicu ravan Raster: 2.54 mm Ukupan broj polova: 10 Broj redova: 2 1 St. Single

Kataloški br.:3000939

Dostava pon,26.10.

100 kom. - zaliha NjemačkaConrad Electronic

Single

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

2,29 €^*

HARTING 09181149422 utični konektor za tiskanu pločicu niski oblik Raster: 2.54 mm Ukupan broj polova: 14 Broj redova: 2 1 St. Piece

Kataloški br.:3000940

Dostava čet,28.01.2027.

Conrad Electronic

Piece

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1,79 €^*

HARTING 09181209422 utični konektor za tiskanu pločicu Raster: 2.54 mm Ukupan broj polova: 20 Broj redova: 2 1 St.

Kataloški br.:3000942

Dostava pet,12.02.2027.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1,79 €^*

HARTING 09181249422 utični konektor za tiskanu pločicu Raster: 2.54 mm Ukupan broj polova: 24 Broj redova: 2 1 St.

Kataloški br.:3000943

Dostava pon,01.02.2027.

Conrad Electronic

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1,99 €^*

HARTING 09181249622 utični konektor za tiskanu pločicu Raster: 2.54 mm Ukupan broj polova: 24 Broj redova: 2 1 St. Single

Kataloški br.:3000944

Dostava pon,26.10.

74 kom. - zaliha NjemačkaConrad Electronic

Single

kom. - zaliha Njemačka

Min.: 1

Višestruki: 1

1,79 €^*

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3000941 HARTING 09181169422 utični konektor za tiskanu pločicu niski oblik Raster: 2.54 mm Ukupan broj polova: 16 Broj redova: 2

Upute za rad i sigurnost

Upute za rad i sigurnost 3000941 HARTING 09181169422 utični konektor za tiskanu pločicu niski oblik Raster: 2.54 mm Ukupan broj polova: 16 Broj redova: 2

Opis

PCB konektor, lemljeni priključak, IDC izolacijski pomak spoja, nazivna struja: 2,6 A, termoplastični kalupni materijal (PBT), siva, kontakti: 16

Ovaj tekst je strojno preveden.

Opis

PCB konektor, lemljeni priključak, IDC izolacijski pomak spoja, nazivna struja: 2,6 A, termoplastični kalupni materijal (PBT), siva, kontakti: 16

Ovaj tekst je strojno preveden.
