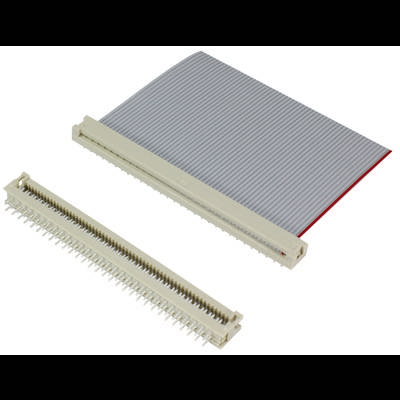

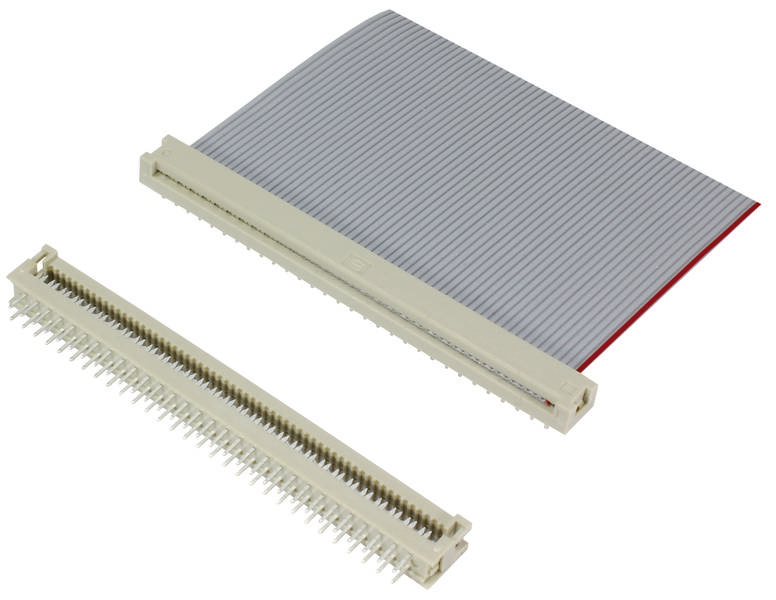

HARTING 09181169422 utični konektor za tiskanu pločicu niski oblik Raster: 2.54 mm Ukupan broj polova: 16 Broj redova: 2
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta ambalaže
Piece
Konstrukcija
ravan
Vrsta proizvoda
utični konektor za tiskanu pločicu
RM
2.54 mm
Broj redova
2
Tehnički list (PDF)
5 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
1,79 €
10
7% = 0,13 €
1,66 €
25
10% = 0,18 €
1,61 €
50
12% = 0,22 €
1,57 €
100
15% = 0,27 €
1,52 €
500
17% = 0,31 €
1,48 €
1000
21% = 0,37 €
1,42 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (1,79 € / komad)
1,79 €
sa PDV-om
Dostupno još samo 5 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
HARTING 09181169422 utični konektor za tiskanu pločicu niski oblik Raster: 2.54 mm Ukupan broj polova: 16 Broj redova: 2 1 St. Piece
- Ukupan broj polova 16
- Broj redova 2
- Content 1 St.
Tehnički podaci
- Serija: SEK Low-profile
- Komponenta: PCB konektor
- Opis kontakta: ravno
- Vrsta spoja: spoj za lemljenje; spoj s pomakom izolacije
- Vrsta veze: PCB na kabel
- Broj kontakata: 16
- Duljina igle: 2,9 mm
- Redovi utičnih kontakata: 2
- Razmak, priključna strana: 2,54 mm
- Nazivna struja: 2,6 A
- Otpor izolacije:> 109Ω
- Otpor kontakta: ≤ 35 mΩ
- Granična temperatura: -55... +105 °C
- Ispitni napon Ueff: 1 kV
- Skupina izolacijskih materijala: II (400 ≤ CTI< 600)
- Korišteni materijal: termoplastični materijal za oblikovanje (PBT)
- Boja umetka: siva
- Materijal kontakata: legura bakra
- Kontaktna površina: Sn preko Ni na strani utikača; Sn preko Ni na strani priključka
- Klasa zapaljivosti materijala prema UL 94: V-0
- Norme: IEC 60603-13
- Neto težina: 1,18 g
- Razmak, strana za utikač: 1,27 mm
- Napomene: za IDC ravne kabele vodiča s korakom od 1,27 mm (0,050") AWG 28/7
- Ugradbena visina 5,5 mm
- Vrsta ambalaže
Piece
- Konstrukcija
ravan
- Vrsta proizvoda
utični konektor za tiskanu pločicu
- Određene značajke
niski oblik
- RM
2.54 mm
- Broj redova
2
- Ukupan broj polova
16
- Nazivna struja
2.6 A
- Kontaktni materijal
bakerna legura
- Sadržaj
1 St.
- Priključak
lemni
spoj stezaljke za rezanje
- Tip
09 18 116 9422
- Materijal kućišta
PBT
- Proizvođač-br. dijela
09181169422
- Boja
siva
- Izolacijski materijal
PBT
- Visina
5.5 mm
- Maks. temperatura
105 °C
- Min. temperatura
-55 °C
- Prolazni otpor
≤ 35 mΩ
- Izolacijski otpor
109 Ω
- Duljina utikača
2.9 mm
Printed circuit board to cable
Grey
16
-55-105 °C
V0
Soldering connection
Tin
2.9 mm
2.54 mm
2
1.27 mm
Thermoplastic
90° (upwards vertical)
Other
2.6 A
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3000941 HARTING 09181169422 utični konektor za tiskanu pločicu niski oblik Raster: 2.54 mm Ukupan broj polova: 16 Broj redova: 2
Podatkovna tablica 3000941 HARTING 09181169422 utični konektor za tiskanu pločicu niski oblik Raster: 2.54 mm Ukupan broj polova: 16 Broj redova: 2
Upute za rad i sigurnost
Upute za rad i sigurnost 3000941 HARTING 09181169422 utični konektor za tiskanu pločicu niski oblik Raster: 2.54 mm Ukupan broj polova: 16 Broj redova: 2
Opis
PCB konektor, lemljeni priključak, IDC izolacijski pomak spoja, nazivna struja: 2,6 A, termoplastični kalupni materijal (PBT), siva, kontakti: 16
