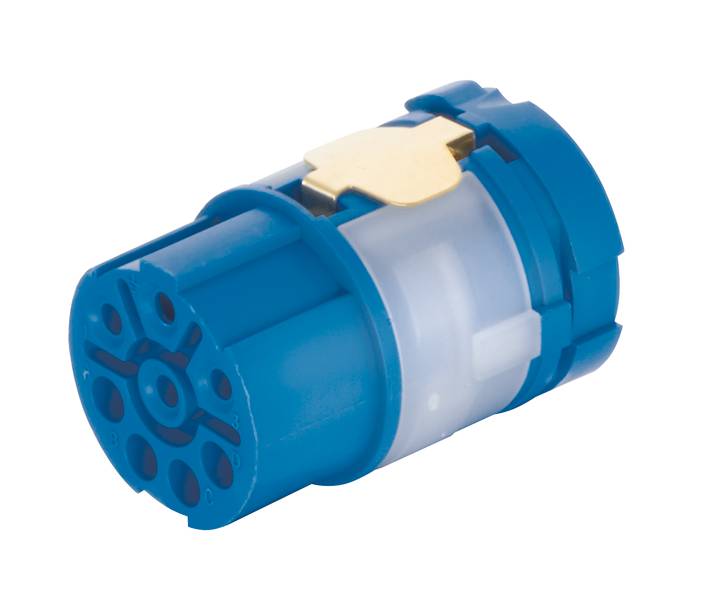

HARTING 09156083101 primjena M23 konektora ženski konektor Ukupan broj polova: 8 + PE 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
primjena M23 konektora
Konstrukcija
ženski konektor
Ukupan broj polova
8 + PE
Priključak
krimpanje
Sadržaj
1 St.
Tehnički list (PDF)
1 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
9,99 €
15
6% = 0,57 €
9,42 €
25
8% = 0,80 €
9,19 €
50
10% = 0,96 €
9,03 €
100
11% = 1,11 €
8,88 €
200
13% = 1,32 €
8,67 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (9,99 € / komad)
9,99 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Tehnički podaci
- Serija: M23 kružni konektor
- Komponenta: umetci
- Vrsta veze: crimp veza
- Broj kontakata: 8
- Otpor izolacije:> 1013Ω
- Granična temperatura: -40... +125 °C
- Ciklusi parenja: ≥ 500
- Ispitni napon Ueff: 4 kV
- Materijal uloška: poliamid (PA)
- Boja umetka: plava
- Klasa zapaljivosti materijala prema UL 94: V-0
- Neto težina: 9,32 g
- Ime: Snaga
- Broj signalnih kontakata: 4
- Broj kontakata za napajanje: 3
- Napomene: Kontakte za krimpovanje naručite zasebno; 4x 2 mm; 4x 1 mm
- Zaštita od požara u željezničkim vozilima: EN 45545-2 (2020-08)
- Ženski spol
- Presjek vodiča: 0,14... 4 mm²
- daljnji kontakti: PE kontakt
- Nazivna struja (signal): 8 A
- Nazivna struja (snaga): 28 A
- Nazivni napon (snaga): 600 V
- Nazivni napon (signal): 300 V
- Nazivni impulsni napon (signal): 2,5 kV
- Stupanj onečišćenja (signal): 3
- Nazivni impulsni napon (snaga): 4 kV
- Stupanj onečišćenja (snaga): 3
- Tip
09 15 608 3101
- Vrsta proizvoda
primjena M23 konektora
- Konstrukcija
ženski konektor
- Ukupan broj polova
8 + PE
- Priključak
krimpanje
- Boja
plava boja
- Sadržaj
1 St.
- Maks. temperatura
125 °C
- Min. temperatura
-40 °C
- Napredni kontakt (PE)
da
- Materijal kućišta
poliamid
- Težina
9.32 g
- Proizvođač-br. dijela
09156083101
- Izolacijski materijal
poliamid
- Broj polova
8
- Maks. presjek
4 mm²
- Presjek (min.)
0.14 mm²
- Područje poprečnog presjeka
0.14 - 4 mm²
8
Bus
-40-125 °C
V0
Crimp connection
Other
0.14-4 mm²
0.14-4 mm²
FALSE
Polyamide (PA)
Other
Thermoplastic
Plastic
500
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3007776 HARTING 09156083101 primjena M23 konektora ženski konektor Ukupan broj polova: 8 + PE 1 St.
Podatkovna tablica 3007776 HARTING 09156083101 primjena M23 konektora ženski konektor Ukupan broj polova: 8 + PE 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3007776 HARTING 09156083101 primjena M23 konektora ženski konektor Ukupan broj polova: 8 + PE 1 St.
Opis
Umeci, crimp spoj, utičnica, poliamid (PA), plava, kontakti: 8 PE kontakata, presjek vodiča: 0,14...4 mm²
