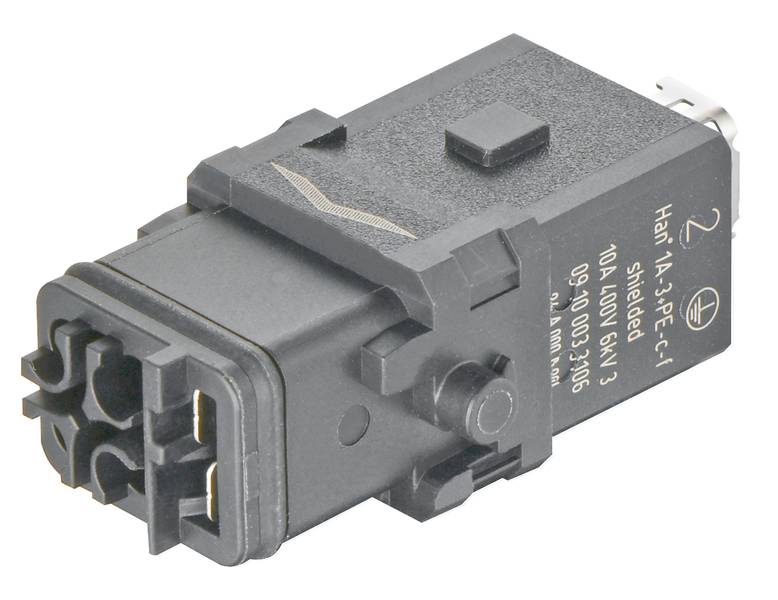

HARTING 09100033101 muški umetak Han® 1A 3 + PE krimpanje 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
muški umetak
Serija
Han® 1A
Priključak
krimpanje
Ukupan broj polova
3 + PE
Poprečni presjek vodiča (min.)
0.14 mm²
Tehnički list (PDF)
Broj
Ukupno (9,99 € / komad)
9,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Serija: Han® 1A
- Vrsta veze: crimp veza
- Broj kontakata: 3
- Vrsta zaključavanja: zaključavanje na pritisak
- Nazivna struja: 10 A
- Otpor izolacije:> 108Ω
- Granična temperatura: -30... +90 °C
- Ciklusi parenja: ≥ 100
- Materijal uloška: poliamid (PA)
- Umetak u boji: RAL 9005 (duboka crna)
- Klasa zapaljivosti materijala prema UL 94: V-0
- Standardi: EN 45545-2 Zaštita od požara u željezničkim vozilima; IEC 61373, kategorija 1, klasa B;
- Neto težina: 15,6g
- Nazivni napon: 400 V
- Nazivni impulsni napon: 6 kV
- Stupanj onečišćenja: 3
- Napomene: Konfiguracija Han® 1A, koja se sastoji samo od kontaktnih umetaka (sa ili bez rasterećenja naprezanja, 09 10 000 5300), je nekapsulirani konektor prema IEC 61984. Zaštitu od strujnog udara korisnik mora osigurati vrstom instalacije. Kod Han® 1A kontaktnog umetka nema vodljive veze između PE kontakta i zaštitnog elementa. Za zaštitu od strujnog udara, korisnik mora spojiti spojeni oklop kabela na oklopnom elementu na zaštitno uzemljenje (PE).;Kontaktni umetci ne smiju biti priključeni ili isključeni pod naponom/opterećenjem.;Kontaktni umetci ne smiju biti pod naponom kada su isključeni.
- Zaštita od požara u željezničkim vozilima: EN 45545-2 (2020-08)
- Ženski spol
- Presjek vodiča: 0,14... 2,5 mm²
- Oklop: kabelskim vezicama
- dodatni kontakti: + oklop
- Klasa zaštite prema IEC 60529: IP20
- Veličina: 1 A
- Odobrenja: DNV GL
- PE kontakt: da
- Materijal brtve: NBR
- Nazivni napon prema UL: 600 V
- Boja pečata: crna
- Nazivna struja prema UL: 15 A AWG 14
- Vrsta proizvoda
muški umetak
- Boja
intenzivna crna (RAL 9005)
- Serija
Han® 1A
- Određene značajke
uklj. kabelska vezica
- Priključak
krimpanje
- Broj polova
3
- Ukupan broj polova
3 + PE
- Poprečni presjek vodiča (min.)
0.14 mm²
- Poprečni presjek vodiča (maks.)
2.5 mm²
- Utični ciklovi
≥ 100
- Klasa
Han® 1A
- Sadržaj
1 St.
- Maks. temperatura
+90 °C
- Min. temperatura
-30 °C
- Napredni kontakt (PE)
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3007783 HARTING 09100033101 muški umetak Han® 1A 3 + PE krimpanje 1 St.
Podatkovna tablica 3007783 HARTING 09100033101 muški umetak Han® 1A 3 + PE krimpanje 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3007783 HARTING 09100033101 muški umetak Han® 1A 3 + PE krimpanje 1 St.
Opis
Umetci, crimp spoj, utičnica, poliamid (PA), RAL 9005 (duboka crna), nazivna struja: 10 A, veličina: 1 A, kontakti: 3 + oklop
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
