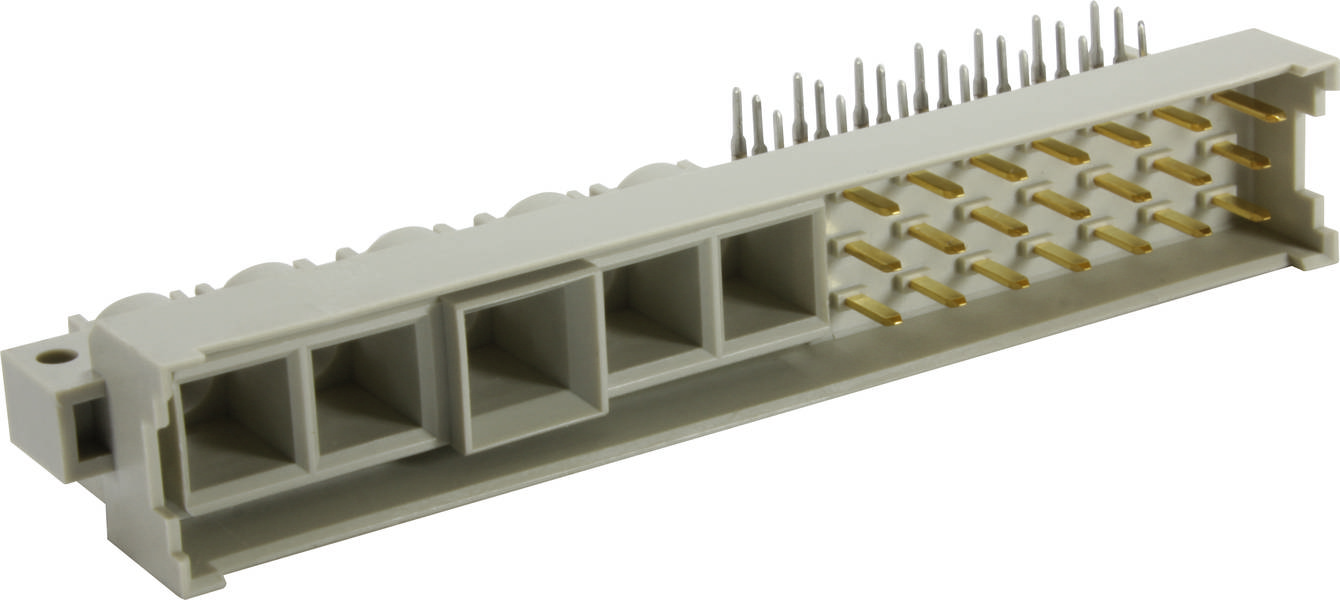

HARTING 09061216981 višepolni muški konektor 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
višepolni muški konektor
Konstrukcija
pod kutom
RM
2.54 mm
5.08 mm
Sadržaj
1 St.
Ukupan broj polova
26
Tehnički list (PDF)
Broj
Ukupno (20,99 € / komad)
20,99 €
uklj. PDV
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
HARTING 09 06 121 6981 višepolni muški konektor Ukupan broj polova 26 1 St.
- Ukupan broj polova 26
- Content 1 St.
Tehnički podaci
- Serija: DIN 41612
- Komponenta: muški konektor
- Opis kontakta: kut
- Vrsta veze: veza valovitog lemljenja
- Vrsta povezivanja: matična ploča s matičnom pločom s kabelom;
- Broj kontakata: 26
- Rešetka, spojna strana: 2,54 mm;
- Nazivna struja: Nazivna struja izmjerena na 20 °C, za detalje pogledajte krivulju smanjenja
- Otpor izolacije:> 1012Ω
- Otpor kontakta: ≤ 15 mΩ
- Granična temperatura: -55... +125 °C
- Sila umetanja i izvlačenja: ≤ 85 N
- Ciklusi parenja: ≥ 400
- Ispitni napon Ueff: 1,55 kV
- Skupina izolacijskih materijala: IIIa (175 ≤ CTI< 400)
- Korišteni materijal: termoplastični materijal za oblikovanje, ojačan staklenim vlaknima
- Umetak u boji: RAL 7032 (šljunčano siva)
- Materijal kontakata: legura bakra
- Kontaktna površina: plemeniti metal preko Ni na strani utikača;
- Klasa zapaljivosti materijala prema UL 94: V-0
- Standardi: IEC 60603-2 (dodatak standardu)
- Neto težina: 17,52 g
- Oznaka: Tip MH 21+5
- Korak utikača: 3,81 mm;
- Razmak: ≥ 1,6 mm
- Puzna staza: ≥ 3 mm
- Značajke: posebni kontakti bez olova: pogledajte tablicu s podacima za odabrane kontakte
- Broj signalnih kontakata: 21
- Broj posebnih kontakata: 5
- PCB montaža: s prirubnicom
- Vruće uključivanje: ne
- Klasifikacija željeznica: F4/I3 prema NFF 16-101/102
- Kontaktni sklop: redovi z, b i d, pozicije 20, 22, 24, 26, 28, 30, 32
- Kodiranje: kodiranje prirubnice s gubitkom kontakta
- vodeći kontakt na poziciji: z32
- Vrsta proizvoda
višepolni muški konektor
- Konstrukcija
pod kutom
- Ukupan broj polova
26
- RM
2.54 mm
5.08 mm
- Priključak
lemni
- Boja
kremen-siva (RAL 7032)
- Materijal kućišta
PA
- Proizvođač-br. dijela
09061216981
- Sadržaj
1 St.
- Kontaktni materijal
bakerna legura
- Tip
09 06 121 6981
- Prolazni otpor
15 mΩ
- Izolacijski otpor
1012 Ω
Printed circuit board to cable
Other
26
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
3.81 mm
Thermoplastic
0°/180° (horizontal)
Flange
6 A
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3003498 HARTING 09061216981 višepolni muški konektor 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3003498 HARTING 09061216981 višepolni muški konektor 1 St.
Opis
Muški konektor, valovito lemljeni spoj, nazivna struja: 6 A, kontakti: 26, kutni, legura bakra
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
