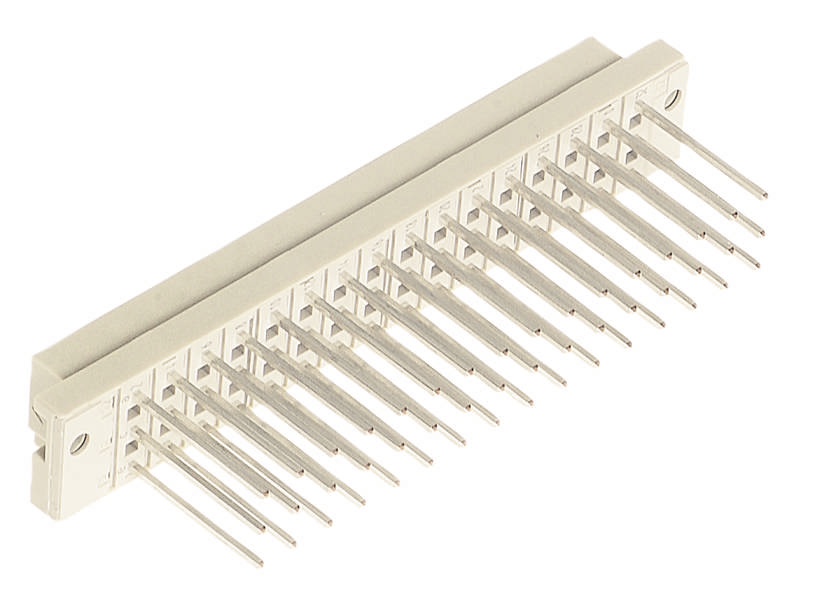

HARTING 09052486821 opružna letva Broj redova 3 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
opružna letva
Konstrukcija
ravan
Sadržaj
1 St.
Ukupan broj polova
48
Broj redova
3
Tehnički list (PDF)
79 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
29,99 €
3
4% = 1,30 €
28,69 €
5
6% = 1,83 €
28,16 €
10
7% = 2,17 €
27,82 €
25
9% = 2,56 €
27,43 €
50
10% = 3,00 €
26,99 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (29,99 € / komad)
29,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
HARTING 09 05 248 6821 opružna letva Broj redova 3 Ukupan broj polova 48 1 St.
- Ukupan broj polova 48
- Broj redova 3
- Content 1 St.
Tehnički podaci
- Serija: DIN 41612
- Komponenta: ženski konektor
- Opis kontakta: ravno
- Vrsta veze: omotna veza
- Vrsta veze: PCB na kabel
- Broj kontakata: 48
- Duljina igle: 20 mm
- Redovi utičnih kontakata: 3
- Nazivna struja: Nazivna struja izmjerena na 20 °C, za detalje pogledajte krivulju smanjenja
- Otpor izolacije:> 1012Ω
- Otpor kontakta: ≤ 15 mΩ
- Granična temperatura: -55... +125 °C
- Sila umetanja i izvlačenja: ≤ 75 N
- Ciklusi parenja: ≥ 400
- Ispitni napon Ueff: 1,55 kV (kontakt-kontakt);
- Skupina izolacijskih materijala: IIIa (175 ≤ CTI< 400)
- Korišteni materijal: termoplastični materijal za oblikovanje, ojačan staklenim vlaknima
- Umetak u boji: RAL 7032 (šljunčano siva)
- Materijal kontakata: legura bakra
- Kontaktna površina: plemeniti metal preko Ni na strani utikača; Ni na strani priključka
- Klasa zapaljivosti materijala prema UL 94: V-0
- Norme: IEC 60603-2
- Neto težina: 28,85g
- Oznaka: Tip E
- Razmak, strana za utikač: 5,08 mm
- Razmak: ≥ 3 mm
- Puzna staza: ≥ 3 mm
- Značajke: bez olova
- PCB montaža: s prirubnicom
- Vruće uključivanje: ne
- Klasifikacija željeznica: F4/I3 prema NFF 16-101/102
- Sklop kontakta: redovi a, c i e, pozicije 2, 4, ... , 30, 32
- Kodiranje: kodiranje rupa s gubitkom kontakta
- Vrsta proizvoda
opružna letva
- Konstrukcija
ravan
- Ukupan broj polova
48
- Broj redova
3
- Priključak
priključak za namatanje
- Boja
kremen-siva (RAL 7032)
- Materijal kućišta
PA
- Proizvođač-br. dijela
09052486821
- Sadržaj
1 St.
- Kontaktni materijal
bakerna legura
- Tip
09 05 248 6821
- Prolazni otpor
15 mΩ
- Izolacijski otpor
1012 Ω
- Duljina utikača
20 mm
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Direct connection
Other
20 mm
3
5.08 mm
Thermoplastic
90° (upwards vertical)
Flange
6 A
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3000405 HARTING 09052486821 opružna letva Broj redova 3 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3000405 HARTING 09052486821 opružna letva Broj redova 3 1 St.
Opis
Ženski konektor, priključak namota, nazivna struja: 6 A, kontakti: 48, ravno, legura bakra, plemeniti metal preko Ni na strani utikača, Ni na strani priključka
