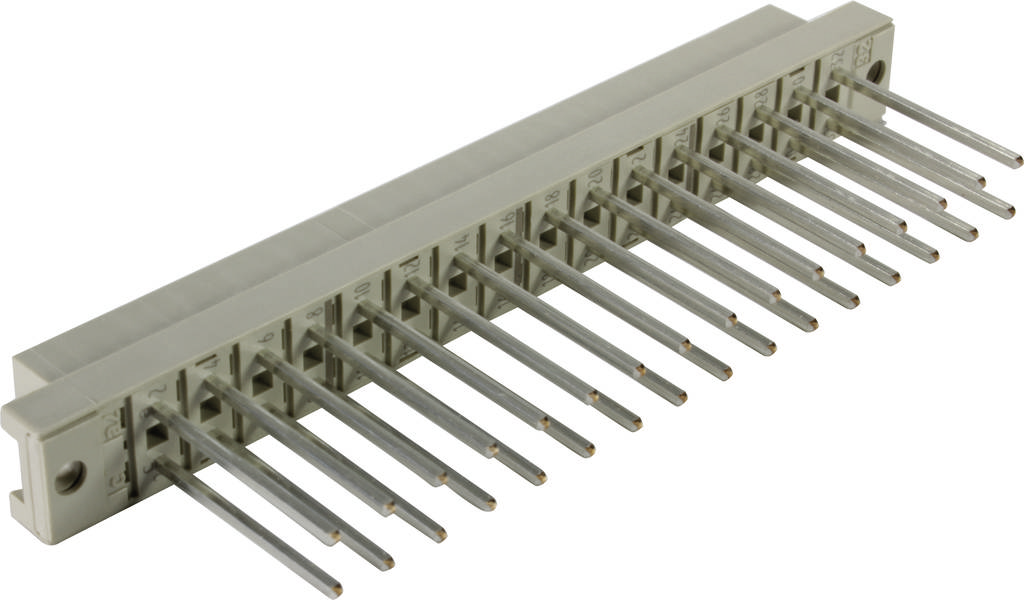

HARTING 09042322821 opružna letva Broj redova 2 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
opružna letva
Konstrukcija
ravan
RM
5.08 mm
Sadržaj
1 St.
Ukupan broj polova
32
Tehnički list (PDF)
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
20,99 €
3
5% = 1,04 €
19,95 €
5
7% = 1,46 €
19,53 €
10
9% = 1,84 €
19,15 €
25
10% = 2,05 €
18,94 €
50
11% = 2,39 €
18,60 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (20,99 € / komad)
20,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
HARTING 09 04 232 2821 opružna letva Broj redova 2 Ukupan broj polova 32 1 St.
- Ukupan broj polova 32
- Broj redova 2
- Content 1 St.
Tehnički podaci
- Serija: DIN 41612
- Komponenta: ženski konektor
- Opis kontakta: ravno
- Vrsta veze: omotna veza
- Vrsta veze: PCB na kabel
- Broj kontakata: 32
- Duljina igle: 20 mm
- Redovi utičnih kontakata: 2
- Rešetka, priključna strana: 5,08 mm
- Nazivna struja: Nazivna struja izmjerena na 20 °C, za detalje pogledajte krivulju smanjenja
- Otpor izolacije:> 1012Ω
- Otpor kontakta: ≤ 15 mΩ
- Granična temperatura: -55... +125 °C
- Sila umetanja i izvlačenja: ≤ 40 N
- Ciklusi parenja: ≥ 500
- Ispitni napon Ueff: 1,55 kV (kontakt-kontakt);
- Skupina izolacijskih materijala: IIIa (175 ≤ CTI< 400)
- Korišteni materijal: termoplastični materijal za oblikovanje, ojačan staklenim vlaknima
- Umetak u boji: RAL 7032 (šljunčano siva)
- Materijal kontakata: legura bakra
- Kontaktna površina: plemeniti metal preko Ni na strani utikača; Ni na strani priključka
- Klasa zapaljivosti materijala prema UL 94: V-0
- Norme: IEC 60603-2
- Neto težina: 19,02g
- Oznaka: Tip D
- Razmak, strana za utikač: 5,08 mm
- Razmak: ≥ 3 mm
- Puzna staza: ≥ 3 mm
- Značajke: bez olova
- PCB montaža: s prirubnicom
- Vruće uključivanje: ne
- Klasifikacija željeznica: F4/I3 prema NFF 16-101/102
- Sklop kontakta: redovi a i c, pozicije 2, 4, ... , 30, 32
- Kodiranje: kodiranje rupa s gubitkom kontakta
- Vrsta proizvoda
opružna letva
- Konstrukcija
ravan
- Ukupan broj polova
32
- Broj redova
2
- RM
5.08 mm
- Priključak
priključak za namatanje
- Boja
kremen-siva (RAL 7032)
- Materijal kućišta
PA
- Proizvođač-br. dijela
09042322821
- Sadržaj
1 St.
- Kontaktni materijal
bakerna legura
- Tip
09 04 232 2821
- Prolazni otpor
15 mΩ
- Izolacijski otpor
1012 Ω
- Duljina utikača
20 mm
Printed circuit board to cable
Other
32
Other
-55-125 °C
Other
Direct connection
Other
20 mm
5.08 mm
2
5.08 mm
Thermoplastic
90° (upwards vertical)
Flange
6 A
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3000395 HARTING 09042322821 opružna letva Broj redova 2 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3000395 HARTING 09042322821 opružna letva Broj redova 2 1 St.
Opis
Ženski konektor, priključak namota, nazivna struja: 6 A, kontakti: 32, ravni, legura bakra, plemeniti metal preko Ni na strani utikača, Ni na strani priključka
