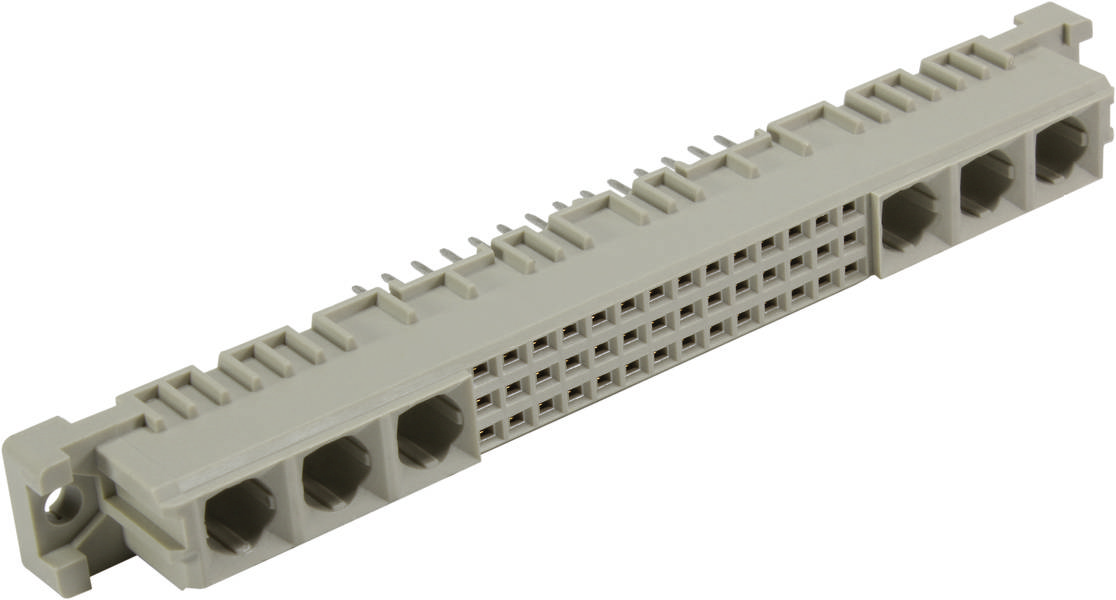

HARTING 09032426805 opružna letva Broj redova 3 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
opružna letva
Konstrukcija
ravan
RM
2.54 mm
7.62 mm
Sadržaj
1 St.
Ukupan broj polova
48
Tehnički list (PDF)
19 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
16,99 €
3
6% = 0,94 €
16,05 €
5
8% = 1,32 €
15,67 €
10
9% = 1,56 €
15,43 €
25
11% = 1,85 €
15,14 €
50
13% = 2,16 €
14,83 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (16,99 € / komad)
16,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
HARTING 09 03 242 6805 opružna letva Broj redova 3 Ukupan broj polova 48 1 St.
- Ukupan broj polova 48
- Broj redova 3
- Content 1 St.
Tehnički podaci
- Serija: DIN 41612
- Komponenta: ženski konektor
- Opis kontakta: ravno
- Vrsta priključka: spoj valovitog lemljenja
- Vrsta veze: matična ploča na kćernu karticu; sklopna ploča na kabel
- Broj kontakata: 48
- Duljina igle: 4,5 mm
- Redovi utičnih kontakata: 3
- Razmak, strana priključka: 2,54 mm;
- Nazivna struja: Nazivna struja izmjerena na 20 °C, za detalje pogledajte krivulju smanjenja
- Otpor izolacije:> 1012Ω
- Otpor kontakta: ≤ 20 mΩ
- Granična temperatura: -55... +125 °C
- Sila umetanja i izvlačenja: ≤ 40 N
- Ciklusi parenja: ≥ 400
- Ispitni napon Ueff: 1 kV
- Skupina izolacijskih materijala: IIIa (175 ≤ CTI< 400)
- Korišteni materijal: termoplastični materijal za kalupljenje, ojačan staklenim vlaknima
- Umetak u boji: RAL 7032 (šljunčano siva)
- Materijal kontakata: legura bakra
- Kontaktna površina: plemeniti metal preko Ni na strani utikača;
- Klasa zapaljivosti materijala prema UL 94: V-0
- Norme: IEC 60603-2
- Neto težina: 10g
- Oznaka: Tip M
- Korak utikača: 2,54 mm;
- Razmak: ≥ 1 mm
- Puzna staza: ≥ 1 mm
- Značajke: posebni kontakti bez olova: pogledajte tablicu s podacima za odabrane kontakte
- Broj signalnih kontakata: 42
- Broj posebnih kontakata: 6
- PCB montaža: s prirubnicom
- Vruće uključivanje: ne
- Klasifikacija željeznica: F4/I3 prema NFF 16-101/102
- Sklop kontakta: redovi a, b i c, pozicije 10, 11, ... , 22, 23
- Kodiranje: Kodiranje s gubitkom kontakta
- Vrsta proizvoda
opružna letva
- Konstrukcija
ravan
- Ukupan broj polova
48
- Broj redova
3
- RM
2.54 mm
7.62 mm
- Priključak
lemni
- Boja
kremen-siva (RAL 7032)
- Materijal kućišta
PA
- Proizvođač-br. dijela
09032426805
- Sadržaj
1 St.
- Kontaktni materijal
bakerna legura
- Tip
09 03 242 6805
- Prolazni otpor
20 mΩ
- Izolacijski otpor
1012 Ω
- Duljina utikača
4.5 mm
Printed circuit board to cable
Other
48
Other
-55-125 °C
Other
Soldering connection
Tin
4.5 mm
2.54 mm
3
2.54 mm
Thermoplastic
90° (upwards vertical)
Flange
2 A
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3000445 HARTING 09032426805 opružna letva Broj redova 3 1 St.
Podatkovna tablica 3000445 HARTING 09032426805 opružna letva Broj redova 3 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3000445 HARTING 09032426805 opružna letva Broj redova 3 1 St.
Opis
Ženski konektor, valovito lemljeni spoj, nazivna struja: 2 A, kontakti: 48, ravno, legura bakra
