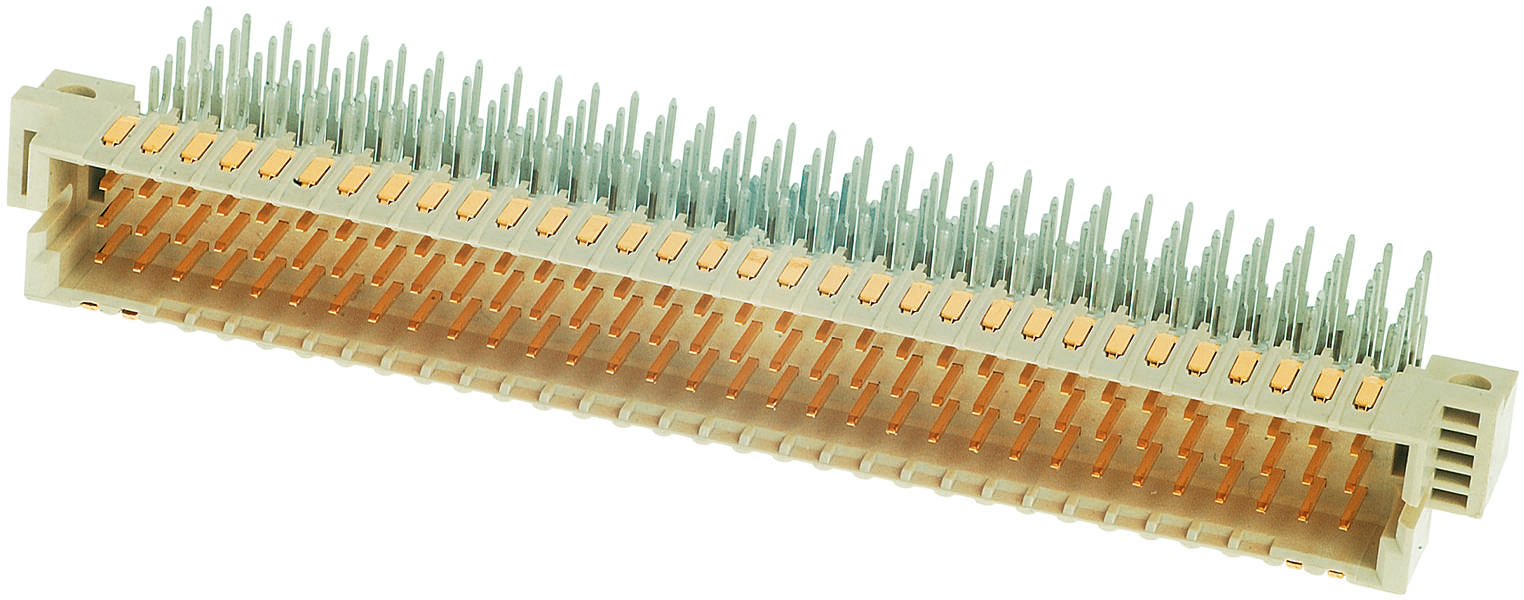

Name: HARTING 02011602101 višepolni muški konektor Broj redova 5 1 St.
Brand: HARTING
SKU: 3002806
Availability: BackOrder

Elektronički utikač s više metalnih iglica i kontaktnih površina za spajanje elektroničkih komponenata.

Vrsta proizvoda

višepolni muški konektor

Konstrukcija

pod kutom

2.54 mm

Sadržaj

1 St.

Ukupan broj polova

160

Tehnički list (PDF)

Dostava pon,26.10.

60 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (29,99 € / komad)

40,99 €

-27 %

29,99 €

uklj. PDV

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

HARTING 02 01 160 2101 višepolni muški konektor Broj redova 5 Ukupan broj polova 160 1 St.

Ukupan broj polova 160
Broj redova 5
Content 1 St.

Tehnički podaci

Serija: har-bus® 64
Komponenta: muški konektor
Opis kontakta: kut
Vrsta spoja: spoj za lemljenje reflowom (THR);
Vrsta veze: Matična ploča na karticu kćeri; Kartica za proširenje
Broj kontakata: 160
Redovi utičnih kontakata: 5
Razmak, priključna strana: 2,54 mm
Nazivna struja: Nazivna struja izmjerena na 20 °C, za detalje pogledajte krivulju smanjenja
Otpor izolacije:> 1010Ω
Kontaktni otpor: ≤20 mΩ za redove a, b, c ≤30 mΩ za redove d, z
Granična temperatura: -55... +125 °C (pri reflow lemljenju max. +240 °C za 15 s)
Sila umetanja i izvlačenja: ≤ 160 N
Ciklusi parenja: ≥ 250
Ispitni napon Ueff: 1 kV
Skupina izolacijskih materijala: IIIa (175 ≤ CTI< 400)
Korišteni materijal: Polimer s tekućim kristalima (LCP)
Boja umetka: bež
Materijal kontakata: legura bakra
Kontaktna površina: plemeniti metal preko Ni na strani utikača;
Klasa zapaljivosti materijala prema UL 94: V-0
Norme: IEC 61076-4-113
Neto težina: 26g
Razmak, strana za utikač: 2,54 mm
Razmak: ‌1,2 mm između 2 reda (a, b, c);‌1,2 mm između 2 reda (d, z);‌1,2 mm između 2 kontakta u nizu (a, b, c);‌1 mm između 2 kontakta u nizu (d, z)
Puzna staza: ‌1,2 mm između 2 reda (a, b, c);‌1,2 mm između 2 reda (d, z);‌1,2 mm između 2 kontakta reda (a, b, c);‌1 mm između 2 kontakta u nizu (d, z)
Značajke: bez olova
PCB montaža: s prirubnicom
Vruće uključivanje: ne
Klasifikacija željeznice: F1/I2 prema NFF 16-101/102
Sklop kontakta: redovi a, b, c, d i z, pozicije 1, 2, ... , 31, 32
vodeći kontakt na poziciji: d1;d2;d31;d32

Vrsta proizvoda: višepolni muški konektor

Konstrukcija: pod kutom

Ukupan broj polova: 160

Broj redova: 5

RM: 2.54 mm

Priključak: THR

Boja: bež boja

Materijal kućišta: PA

Proizvođač-br. dijela: 02011602101

Sadržaj: 1 St.

Kontaktni materijal: bakerna legura

Tip: 02 01 160 2101

Prolazni otpor: 20 mΩ;30 mΩ

Izolacijski otpor: 1010 Ω

: Other

: 160

: Other

: -55-125 °C

: Other

: Soldering connection

: Tin

: 2.54 mm

: 5

: 2.54 mm

: Liquid crystal polymer

: 0°/180° (horizontal)

: Flange

: 1 A

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 3002806 HARTING 02011602101 višepolni muški konektor Broj redova 5 1 St.

Upute za rad i sigurnost

Upute za rad i sigurnost 3002806 HARTING 02011602101 višepolni muški konektor Broj redova 5 1 St.

Opis

Muški konektor, spoj za lemljenje reflowom (THR), spoj za valovito lemljenje, nazivna struja: 1 A, kontakti: 160, kutni, legura bakra

Ovaj tekst je strojno preveden.

Opis

Muški konektor, spoj za lemljenje reflowom (THR), spoj za valovito lemljenje, nazivna struja: 1 A, kontakti: 160, kutni, legura bakra

Ovaj tekst je strojno preveden.
