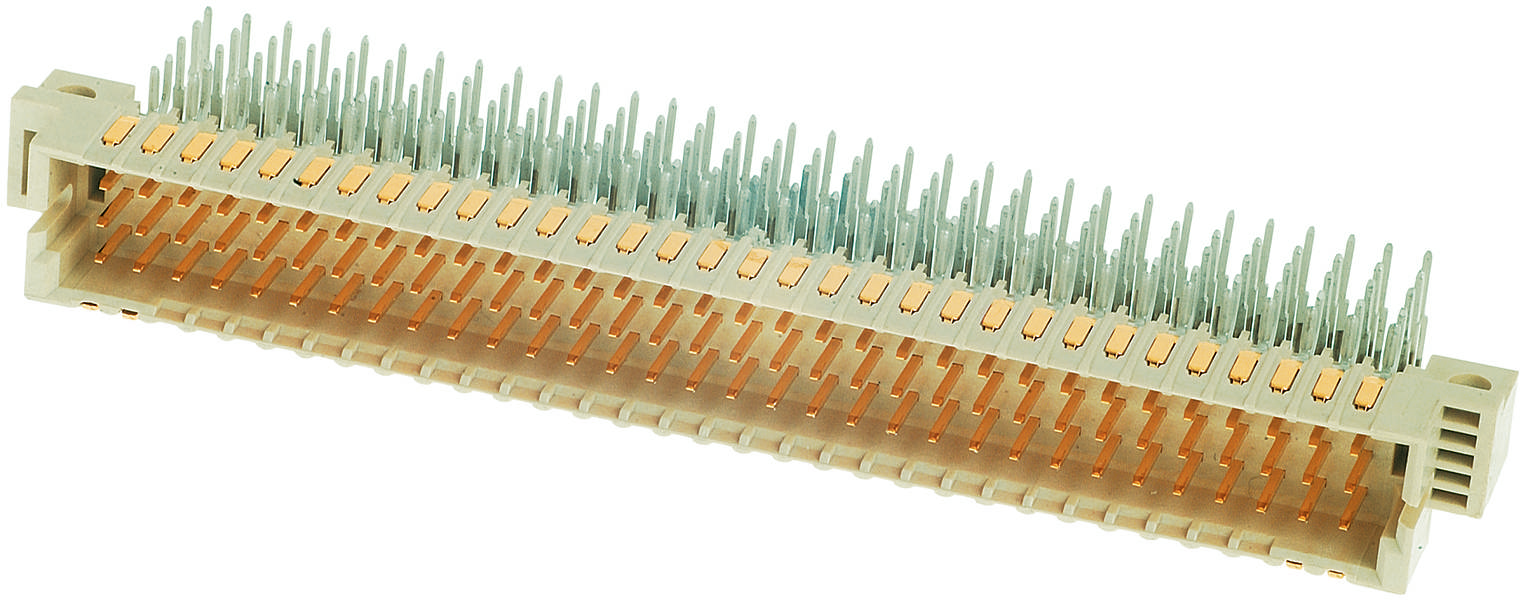

HARTING 02011602101 višepolni muški konektor Broj redova 5 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Vrsta proizvoda
višepolni muški konektor
Konstrukcija
pod kutom
RM
2.54 mm
Sadržaj
1 St.
Ukupan broj polova
160
Tehnički list (PDF)
60 kom. - zaliha Njemačka
količina (kom. - zaliha Njemačka)
ušteda
cijena pakiranja (sa PDV-om)
1
-
29,99 €
3
4% = 1,30 €
28,69 €
5
6% = 1,83 €
28,16 €
10
7% = 2,17 €
27,82 €
25
9% = 2,56 €
27,43 €
50
10% = 3,00 €
26,99 €
Količinski popusti - savjet za uštedu
Uštedite 0,00 €
Broj
Ukupno (29,99 € / komad)
29,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
HARTING 02 01 160 2101 višepolni muški konektor Broj redova 5 Ukupan broj polova 160 1 St.
- Ukupan broj polova 160
- Broj redova 5
- Content 1 St.
Tehnički podaci
- Serija: har-bus® 64
- Komponenta: muški konektor
- Opis kontakta: kut
- Vrsta spoja: spoj za lemljenje reflowom (THR);
- Vrsta veze: Matična ploča na karticu kćeri; Kartica za proširenje
- Broj kontakata: 160
- Redovi utičnih kontakata: 5
- Razmak, priključna strana: 2,54 mm
- Nazivna struja: Nazivna struja izmjerena na 20 °C, za detalje pogledajte krivulju smanjenja
- Otpor izolacije:> 1010Ω
- Kontaktni otpor: ≤20 mΩ za redove a, b, c ≤30 mΩ za redove d, z
- Granična temperatura: -55... +125 °C (pri reflow lemljenju max. +240 °C za 15 s)
- Sila umetanja i izvlačenja: ≤ 160 N
- Ciklusi parenja: ≥ 250
- Ispitni napon Ueff: 1 kV
- Skupina izolacijskih materijala: IIIa (175 ≤ CTI< 400)
- Korišteni materijal: Polimer s tekućim kristalima (LCP)
- Boja umetka: bež
- Materijal kontakata: legura bakra
- Kontaktna površina: plemeniti metal preko Ni na strani utikača;
- Klasa zapaljivosti materijala prema UL 94: V-0
- Norme: IEC 61076-4-113
- Neto težina: 26g
- Razmak, strana za utikač: 2,54 mm
- Razmak: 1,2 mm između 2 reda (a, b, c);1,2 mm između 2 reda (d, z);1,2 mm između 2 kontakta u nizu (a, b, c);1 mm između 2 kontakta u nizu (d, z)
- Puzna staza: 1,2 mm između 2 reda (a, b, c);1,2 mm između 2 reda (d, z);1,2 mm između 2 kontakta reda (a, b, c);1 mm između 2 kontakta u nizu (d, z)
- Značajke: bez olova
- PCB montaža: s prirubnicom
- Vruće uključivanje: ne
- Klasifikacija željeznice: F1/I2 prema NFF 16-101/102
- Sklop kontakta: redovi a, b, c, d i z, pozicije 1, 2, ... , 31, 32
- vodeći kontakt na poziciji: d1;d2;d31;d32
- Vrsta proizvoda
višepolni muški konektor
- Konstrukcija
pod kutom
- Ukupan broj polova
160
- Broj redova
5
- RM
2.54 mm
- Priključak
THR
- Boja
bež boja
- Materijal kućišta
PA
- Proizvođač-br. dijela
02011602101
- Sadržaj
1 St.
- Kontaktni materijal
bakerna legura
- Tip
02 01 160 2101
- Prolazni otpor
20 mΩ;30 mΩ
- Izolacijski otpor
1010 Ω
Other
160
Other
-55-125 °C
Other
Soldering connection
Tin
2.54 mm
5
2.54 mm
Liquid crystal polymer
0°/180° (horizontal)
Flange
1 A
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3002806 HARTING 02011602101 višepolni muški konektor Broj redova 5 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3002806 HARTING 02011602101 višepolni muški konektor Broj redova 5 1 St.
Opis
Muški konektor, spoj za lemljenje reflowom (THR), spoj za valovito lemljenje, nazivna struja: 1 A, kontakti: 160, kutni, legura bakra
