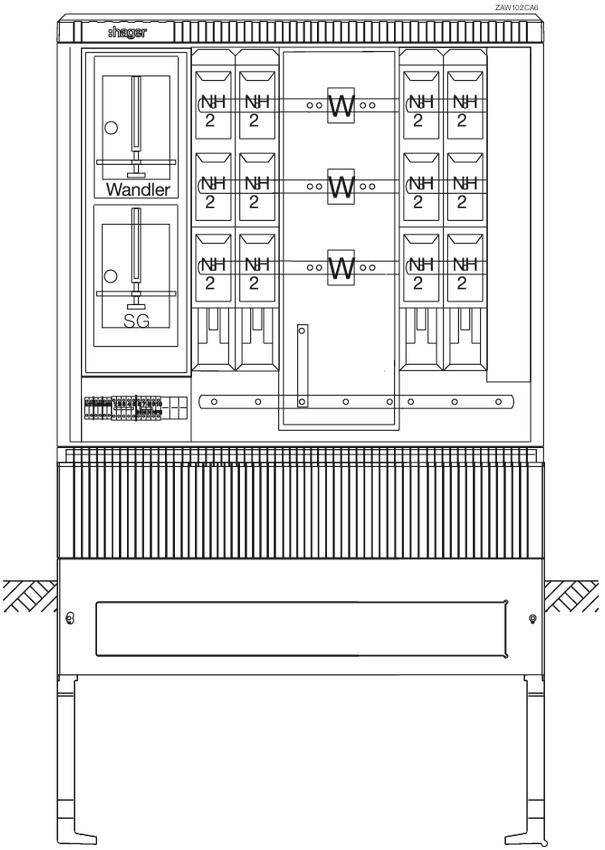

Hager ZAW102CA6 ZAW102CA6 ormar pretvarača i mjerni ormar nadžbukna Content 1 St.

Transformatorski i mjerni ormar, universN, do 400 A, TN-C mreža, 1005 x 1110 x 315 mm. Opremljen ormarić pretvarača prema DIN EN 61439, klasa zaštite IP 44, s ugrađenom bazom, izrađen od poliestera ojačanog staklenim vlaknima FS 833.5 prema DIN EN 14598 s recikliranim materijalom. Ormar pretvarača opremljen je u skladu s važećim tehničkim uvjetima priključenja dotičnog dobavljača energije i pokriva dotične zahtjeve TAB-a. Profilirano kućište u rebrastom dizajnu. Vrata s kutom otvaranja od 180 stupnjeva za slobodno stojeće i 90 stupnjeva za kućišta s otvorom. Vrata se mogu skidati, šarke mogu biti lijeve ili desne. Zatvaranje s okretnom polugom i bravom u tri točke s 1 ili 2 profilna polucilindra. Ugrađeni cilindar na dnu sa serijom jednakih ključeva. Drugi cilindar za zaključavanje (npr. iz VNB sustava za zaključavanje) može se postaviti na vrh nakon uklanjanja kvadratne brave. Ako drugi profilni polucilindar nije ugrađen, drugi gornji otvor mora biti opremljen slijepim zatvaračem. Ventilacija se odvija kroz ventilacijske kanale poput labirinta i otporna je na probijanje od ulaska stranih tijela. Pretvarački ormari se grade prema tehničkim smjernicama za vanjske priključne ormare/priključak stacionarnih rasklopnih i regulacijskih ormara i priključnih stupova brojila na niskonaponsku mrežu ODS-a. Instalacija se sastoji od izoliranih mjernih ploča DIN 43870 (funkcionalna područja) za brojila i tarifne rasklopne uređaje (TSG). Mjesta za mjerenje ili TSG mjesta su pripremljena s IP54 poklopcem. Ovisno o verziji, prazna mjesta su predviđena kao područja za naknadnu ugradnju. Ukopna baza i priključni stup brojila čine cjelinu. Preporuča se podni stalak. Kako bi se izbjegla kondenzacija, unutrašnjost baze mora biti ispunjena baznim punilom do visine šine za pričvršćivanje kabela. Napomena: Konzultirajte VNB.

Ovaj tekst je strojno preveden.
