Hager ZAW102BF9 ZAW102BF9 ormar pretvarača i mjerni ormar nadžbukna Content 1 St.

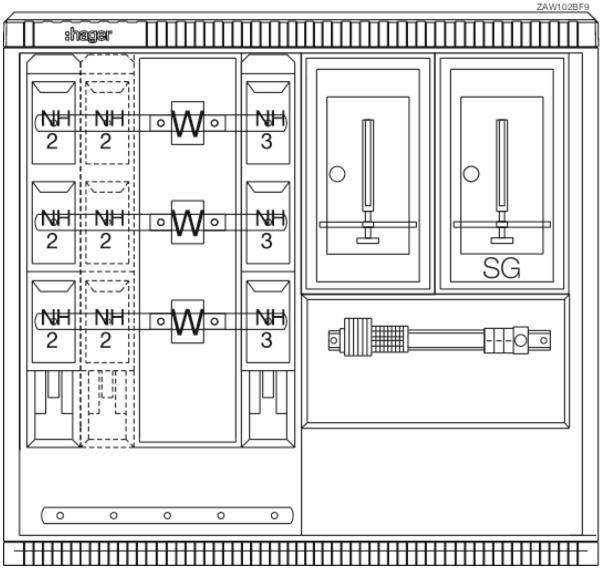

Transformatorski i mjerni ormar, universN, do 250 A, TN-C mreža, 1005 x 1110 x 315 mm. Opremljen ormarić pretvarača prema DIN EN 61439, klasa zaštite IP 44, izrađen od poliestera ojačanog staklenim vlaknima FS 833.5 prema DIN EN 14598 s recikliranim materijalom. Ormar pretvarača je opremljen u skladu s važećim tehničkim uvjetima priključenja dotičnog dobavljača energije i pokriva odgovarajuće zahtjeve TAB-a. Profilirano kućište u rebrastom dizajnu. Vrata s kutom otvaranja od 180 stupnjeva za slobodno stojeće i 90 stupnjeva za kućišta s otvorom. Vrata se mogu skidati, šarke mogu biti lijeve ili desne. Zatvaranje s okretnom polugom i bravom u tri točke s 1 ili 2 profilna polucilindra. Ugrađeni cilindar na dnu sa serijom jednakih ključeva. Drugi cilindar za zaključavanje (npr. iz VNB sustava za zaključavanje) može se postaviti na vrh nakon uklanjanja kvadratne brave. Ako nije ugrađen drugi profilni polucilindar, drugi gornji otvor mora biti opremljen slijepim zatvaračem. Ventilacija se odvija kroz ventilacijske kanale poput labirinta i otporna je na probijanje od ulaska stranih tijela. Pretvarački ormari se grade prema tehničkim smjernicama za vanjske priključne ormare/priključak stacionarnih rasklopnih i regulacijskih ormara i priključnih stupova brojila na niskonaponsku mrežu ODS-a. Instalacija se sastoji od izoliranih mjernih ploča DIN 43870 (funkcionalna područja) za brojila i tarifnog sklopnog uređaja (TSG). Mjesta za mjerenje ili TSG mjesta su pripremljena s IP54 poklopcem. Ovisno o verziji, prazna mjesta su predviđena kao područja za naknadnu ugradnju. Napomena: Priključni ormar brojila mora biti čvrsto instaliran s ukopanom bazom. Preporuča se podni stalak. Konzultacije s VNB.

Ovaj tekst je strojno preveden.
