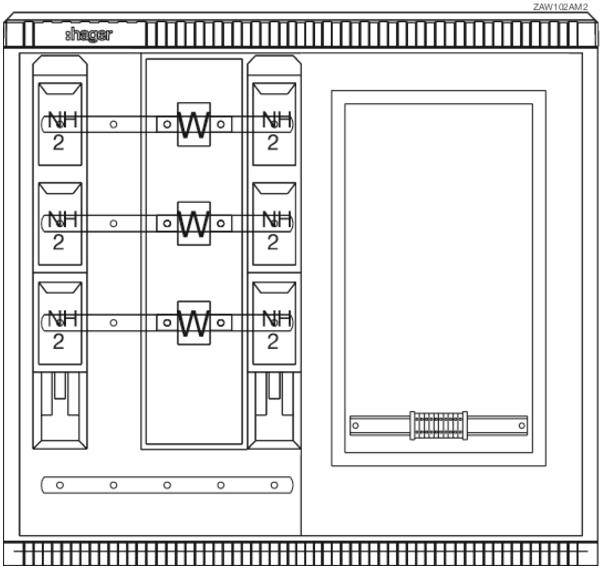

Hager ZAW102AM2 ZAW102AM2 ormar pretvarača i mjerni ormar ukopano podnožje Content 1 St.

Transformatorski i mjerni ormar, universN, do 400 A, Westnetz, 1005 x 1110 x 315 mm. Opremljen ormarić pretvarača prema DIN EN 61439, klasa zaštite IP 44, izrađen od poliestera ojačanog staklenim vlaknima FS 833.5 prema DIN EN 14598 s recikliranim materijalom. Ormar pretvarača opremljen je u skladu s važećim tehničkim uvjetima priključenja odgovarajućeg opskrbljivača energijom i pokriva odgovarajuće zahtjeve TAB-a. Profilirano kućište u rebrastom dizajnu. Vrata s kutom otvaranja od 180 stupnjeva za slobodno stojeće i 90 stupnjeva za kućišta s otvorom. Vrata se mogu skidati, šarke mogu biti lijeve ili desne. Zatvaranje s okretnom polugom i bravom u tri točke s 1 ili 2 profilna polucilindra. Ugrađeni cilindar na dnu sa serijom jednakih ključeva. Drugi cilindar za zaključavanje (npr. iz VNB sustava za zaključavanje) može se postaviti na vrhu nakon uklanjanja kvadratne brave. Ako nije ugrađen drugi profilni polucilindar, drugi gornji otvor mora biti opremljen slijepim zatvaračem. Ventilacija se odvija kroz ventilacijske kanale poput labirinta i otporna je na probijanje od ulaska stranih tijela. Pretvarački ormari se grade prema tehničkim smjernicama za vanjske priključne ormare/priključak stacionarnih rasklopnih i regulacijskih ormara i mjernih priključnih stupova na niskonaponsku mrežu ODS-a. Instalacija se sastoji od izoliranih mjernih ploča DIN 43870 (funkcionalna područja) za brojila i tarifne sklopne uređaje (TSG). Mjesta za mjerenje ili TSG mjesta su pripremljena s IP54 poklopcem. Ovisno o verziji, prazna mjesta su predviđena kao područja za naknadnu ugradnju. Napomena: Priključni ormar brojila mora biti čvrsto instaliran s ukopanom bazom. Preporuča se podni stalak. Konzultacije s VNB.
