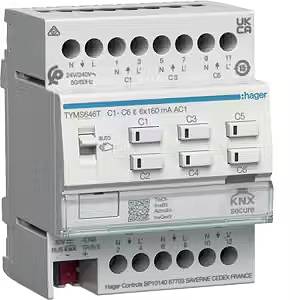

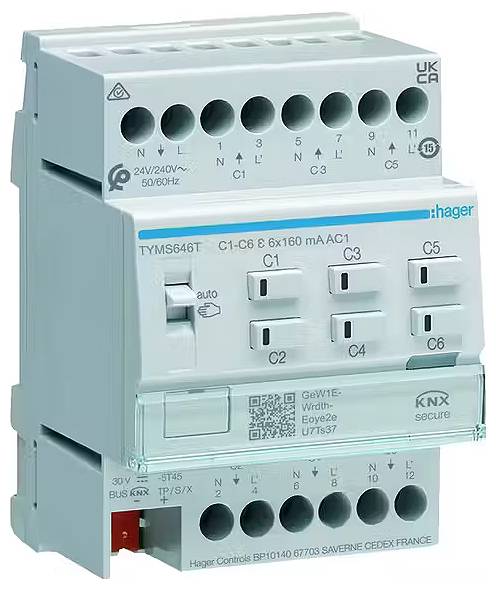

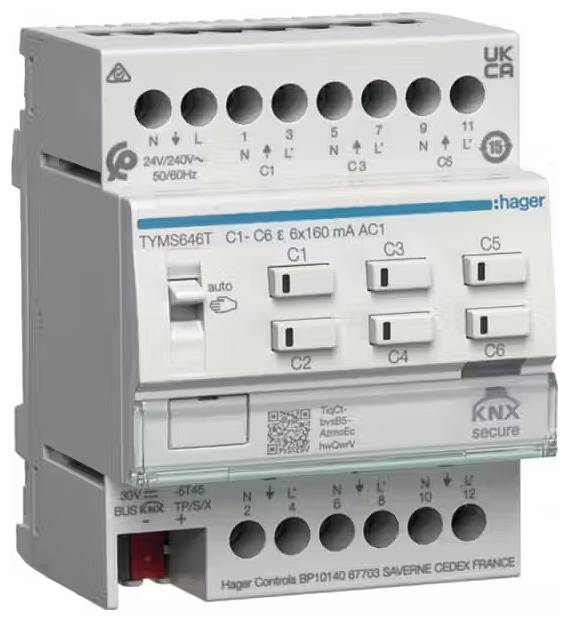

Hager KNX TYMS646T aktuator grijanja
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
9 kom. - zaliha Njemačka
Broj
Ukupno (184,99 € / komad)
184,99 €
sa PDV-om
Dostupno još samo 9 kom. - zaliha Njemačka
Tehnički podaci
- Vrsta proizvoda
aktuator grijanja
- Serija
KNX
- Prijenos podataka (Smart Home)
ožičeni
- Kanali
6
- Vrsta montaže
montažna šina (DIN šina)
- Boja
višebojna
- Bazna stanica
nije potrebno, neobavezno za daljinski pristup
n.rel. (EENRPS00)
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3359799 Hager KNX TYMS646T aktuator grijanja
Upute za rad i sigurnost
Upute za rad i sigurnost 3359799 Hager KNX TYMS646T aktuator grijanja
Informacije
Informacije 3359799 Hager KNX TYMS646T aktuator grijanja
Opis
6-struki aktuator KNX Secure za 24/230V aktuator, triac pogon grijanja (REG) KNX Secure s elektroničkim izlazima (triac) za tiho upravljanje elektrotermalnim pogonima za sustave grijanja ili rashladne stropove.
Uređaj montiran na tračnicu s integriranom spojnicom sabirnice, veza sa sabirnicom putem KNX priključnog terminala, kliznim prekidačem automatski/ručno, 6 ručnih tipki za otvaranje/zatvaranje po kanalu aktuatora sa LED statusom (zadano, kratki spoj, preopterećenje), tipka za programiranje s integriranom LED, polje za označavanje i vijčane stezaljke za ulazne i izlazne napone.
Funkcije: Izlazni napon za kompatibilne ventile 230 V AC ili 24 V AC, regulator temperature za grijanje i hlađenje, s 12 regulatora temperature za kontrolu do 12 neovisnih zona, on/off ili PWM kontrola. Ručno upravljanje preko klizne sklopke kanala sa 0% - 50% - 100%. Dijagnostička funkcija putem izlaza s raznobojnim LED-om, zaštita ventila s programiranjem vremena/datuma/zaštita pumpe i prisilni položaj. Niže vrijednosti za rad ljeto/zima. 2 x logički blok Zadane vrijednosti koje se mogu parametrirati za normalan, prisilni ili hitni rad. Ciklički nadzor/detekcija ulaznih signala iz termostata (vrijeme nadzora cca. 45 min). Ako je termostat neispravan, izlaz triaka je postavljen na rad u nuždi.
Napomena: Uređaj se može programirati pomoću ETS-a (od verzije 5). Pogoni s istim radnim naponom moraju biti spojeni na sve kanale pokretača. Pridržavajte se uputa za ugradnju proizvođača grijaćih konstrukcija/pokretača.
Ovaj tekst je strojno preveden.
Uređaj montiran na tračnicu s integriranom spojnicom sabirnice, veza sa sabirnicom putem KNX priključnog terminala, kliznim prekidačem automatski/ručno, 6 ručnih tipki za otvaranje/zatvaranje po kanalu aktuatora sa LED statusom (zadano, kratki spoj, preopterećenje), tipka za programiranje s integriranom LED, polje za označavanje i vijčane stezaljke za ulazne i izlazne napone.
Funkcije: Izlazni napon za kompatibilne ventile 230 V AC ili 24 V AC, regulator temperature za grijanje i hlađenje, s 12 regulatora temperature za kontrolu do 12 neovisnih zona, on/off ili PWM kontrola. Ručno upravljanje preko klizne sklopke kanala sa 0% - 50% - 100%. Dijagnostička funkcija putem izlaza s raznobojnim LED-om, zaštita ventila s programiranjem vremena/datuma/zaštita pumpe i prisilni položaj. Niže vrijednosti za rad ljeto/zima. 2 x logički blok Zadane vrijednosti koje se mogu parametrirati za normalan, prisilni ili hitni rad. Ciklički nadzor/detekcija ulaznih signala iz termostata (vrijeme nadzora cca. 45 min). Ako je termostat neispravan, izlaz triaka je postavljen na rad u nuždi.
Napomena: Uređaj se može programirati pomoću ETS-a (od verzije 5). Pogoni s istim radnim naponom moraju biti spojeni na sve kanale pokretača. Pridržavajte se uputa za ugradnju proizvođača grijaćih konstrukcija/pokretača.
Ovaj tekst je strojno preveden.
