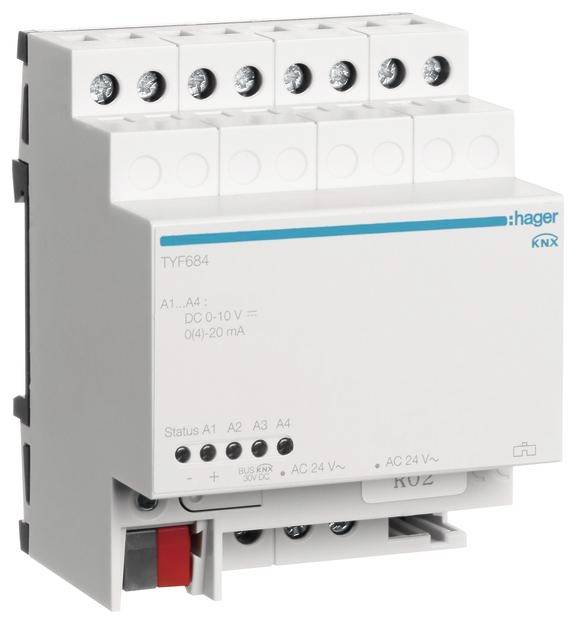

Hager KNX TYF684 pokretač 4-kanalni TYF684

Analogni aktuator 4-struki REG KNX. Analogni aktuator prima KNX telegrame i pretvara ih u strujne i/ili naponske signale, primjerice za tehniku grijanja, klimatizacije i ventilacije. Aktuator ima 4 neovisna analogna izlaza. Vrsta izlaznog signala (0 do 10 V, 0 do 1 V, 0 do 20 mA, 4 do 20 mA) Osim toga, status izlaza može se procijeniti preko statusa i/ili preklopnog objekta. Aktuator se može proširiti s ekspanzijskim analognim modulom TYF684E s još 4 analogna izlaza. Izlazi napona nadziru se na kratke spojeve. Pogon ima sistemsko sučelje za spajanje modula za proširenje. Uređaj ima tipku za programiranje sa crvenom LED diodom. Dva statusa se prikazuju preko zeleno/crvene LED diode (rad/greška). Priključak sabirnice preko priključne stezaljke. Spajanje izlaza s vijčanim stezaljkama. Aktivator za rad zahtijeva napajanje od 24 V AC. Svaki kanal se može zasebno programirati. Izlazi koji nisu potrebni mogu se isključiti. Format ulazne vrijednosti je 8 ili 16 bita. Za rad pokretača zatamnjenja, 8-bit za ulazne objekte. Mogu se provesti dvije prisilne operacije. Ulazne varijable se prate ciklički. Može se postaviti reakcija kada se prekorači vrijeme nadzora. Može se postaviti ponašanje u slučaju nestanka napona sabirnice, kao i ponašanje u slučaju povratka napona sabirnice.

Ovaj tekst je strojno preveden.
