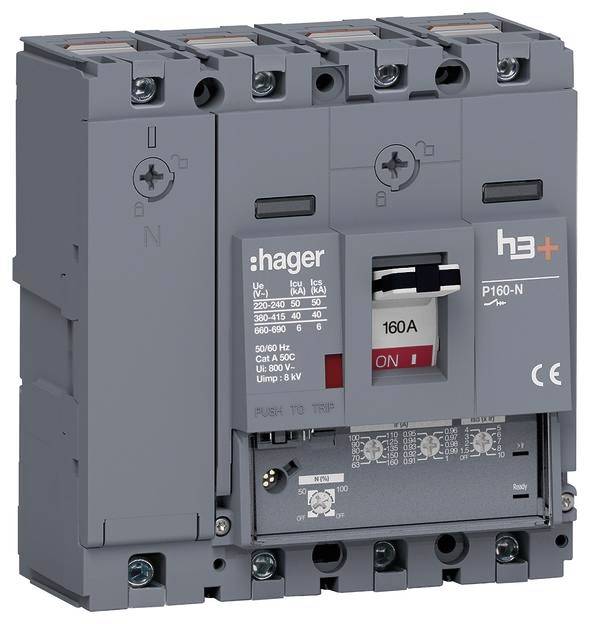

Hager HNS161GC učinski prekidač 1 St. Područje podešavanja (Struja): 160 A (max) Piece

Automatski osigurač h3+ P160 LSnI 4P4D N0-50-100% 160A 40kA CTC. Prekidač strujnog kruga u lijevanom kućištu u skladu s DIN EN 60947-2 štiti električni sustav i mreže od preopterećenja i kratkog spoja. Krivulja okidanja elektroničkog otpuštanja može se podesiti pomoću zakretnog prekidača. Okidači za struju preopterećenja (Ir) i kratkotrajnu odgođenu struju kratkog spoja (Isd) mogu se postaviti odvojeno. Trenutačno okidanje za struju kratkog spoja Ii je trajno podešeno. Zaštita neutralne žice može se podesiti kontrolom na položaj OFF, 50% od Ir i Isd ili 100% od Ir i Isd. Vremenska odgoda ostaje ista kao za tr i tsd. LED indikator spremnosti svijetli zeleno kada je okidač spreman za upotrebu i treperi narančasto kada se otkrije interna greška u okidaču. Drugi LED počinje treperiti crveno kada je I = 105% Ir, a svijetli stalno crveno kada je I> 112% Irac Tri različita radna stanja mogu se prepoznati po položaju sklopke (ON = gore, OFF = dolje, aktivirano = srednji položaj). Uređaj za zaključavanje statusa sklopke u položaju ON ili OFF je integriran i može se koristiti sa standardnim lokotom bez dodatnih dodataka. Mehanizam za okidanje se može testirati i glavni kontakti otvoriti pomoću gumba za okidanje. Zglobni poklopac s pričvrsnim vijkom za brzo otpuštanje omogućuje pristup prostoru za ugradnju opcijskih pomoćnih kontakata i drugih okidača. Integrirani dodaci mogu se vidjeti i identificirati kroz prozor za gledanje bez otvaranja poklopca sa šarkama. Postavljena krivulja okidanja može se testirati i dokumentirati pomoću sučelja za dijagnostički i konfiguracijski alat.

Ovaj tekst je strojno preveden.
