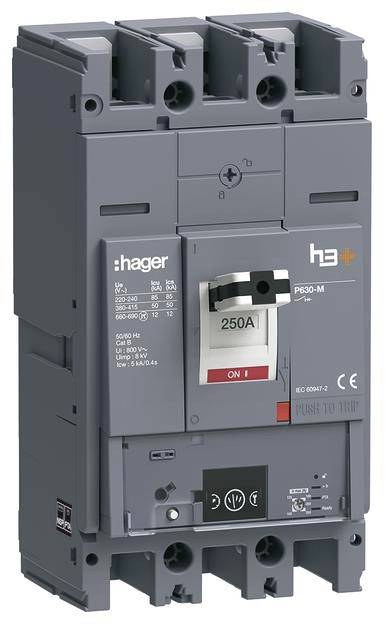

Hager HMW250NR učinski prekidač 1 St. Područje podešavanja (Struja): 250 A (max) Piece

Automatski osigurač h3+ P630 Energy 3P3D 250A 50kA FTC. Prekidač strujnog kruga u lijevanom kućištu u skladu s DIN EN 60947-2 štiti električni sustav i mreže od preopterećenja i kratkog spoja. Krivulja okidanja elektroničkog otpuštanja može se podesiti pomoću rotacijskog prekidača. Okidači za struju preopterećenja (Ir), kratkotrajnu odgodu struje kratkog spoja (Isd) i trenutnu zaštitu od kratkog spoja (Ii), kao i vremensku odgodu tr u slučaju preopterećenja i vremensku odgodu tsd za kratkotrajno odgođeno okidanje kratkog spoja može se podesiti zasebno. Dodatno, krivulja okidanja može se podesiti obrnuto proporcionalno korištenjem aktivirane I²t funkcije između struja kratkog spoja Ii i Isd i kratkotrajnog odgođenog i trenutnog vremena okidanja. LED lampica Ready svijetli zeleno kada je okidač spreman za upotrebu i treperi narančasto kada se otkrije interna pogreška u okidaču. LED indikator nadstruje počinje treperiti crveno kada je I = 105% Ir i ostaje stalno crveno kada je I> 112% Irac Druga LED signalizira višak temperature u jedinici okidača. Ovo svijetli crveno ako je interna temperatura prekoračena od 105°C. Tri različita radna stanja mogu se prepoznati po položaju sklopke (ON = gore, OFF = dolje, aktivirano = srednji položaj). Uređaj za zaključavanje statusa sklopke u položaju ON ili OFF je integriran i može se koristiti sa standardnim lokotom bez dodatnih dodataka. Mehanizam za okidanje se može testirati i glavni kontakti otvoriti pomoću gumba za okidanje. Zglobni poklopac s pričvrsnim vijkom za brzo otpuštanje omogućuje pristup prostoru za ugradnju opcijskih pomoćnih kontakata i drugih okidača. Integrirani dodaci mogu se vidjeti i identificirati kroz prozor za gledanje bez otvaranja poklopca sa šarkama. Standardno je integriran alarmni kontakt bez potencijala za upozorenje prije isključivanja u slučaju opasnosti od isključivanja zbog preopterećenja. Ovo se radi kod I> 90% Iraca
