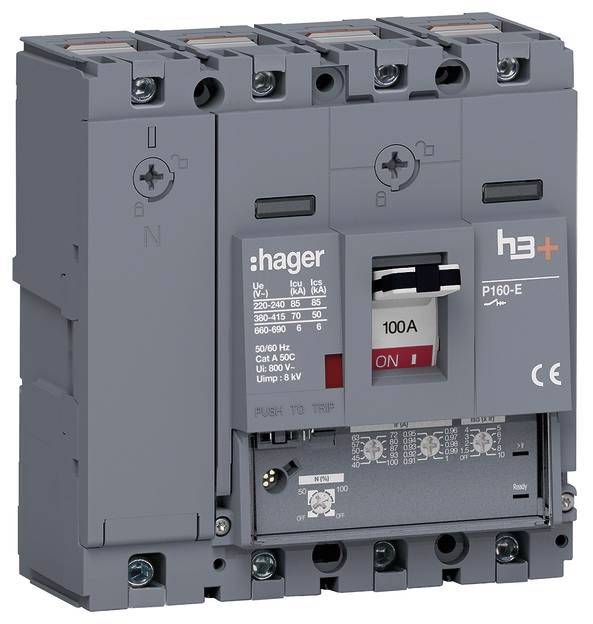

Hager HES101GC učinski prekidač 1 St. Single

Automatski osigurač h3+ P160 LSnI 4P4D N0-50-100% 100A 70kA CTC. Prekidač strujnog kruga u lijevanom kućištu u skladu s DIN EN 60947-2 štiti električni sustav i mreže od preopterećenja i kratkog spoja. Krivulja okidanja elektroničkog otpuštanja može se podesiti pomoću rotacijskog prekidača. Okidači za struju preopterećenja (Ir) i kratkotrajno odgođenu struju kratkog spoja (Isd) mogu se podesiti odvojeno. Trenutačno okidanje za struju kratkog spoja Ii je trajno podešeno. Neutralna zaštita može se podesiti pomoću kontrole u položaj OFF, 50% od Ir i Isd ili 100% od Ir i Isd. Vremenska odgoda ostaje ista kao za tr i tsd. LED indikator spremnosti svijetli zeleno kada je okidač spreman za upotrebu i treperi narančasto kada se otkrije interna greška u okidaču. Drugi LED počinje treperiti crveno kada je I = 105% Ir, a svijetli stalno crveno kada je I> 112% Irac. Tri različita radna stanja mogu se prepoznati po položaju sklopke (ON = gore, OFF = dolje, aktivirano = srednji položaj). Uređaj za zaključavanje statusa sklopke u položaju ON ili OFF je integriran i može se koristiti sa standardnim lokotom bez dodatnih dodataka. Mehanizam za okidanje se može testirati i glavni kontakti otvoriti pomoću gumba za okidanje. Zglobni poklopac s pričvrsnim vijkom za brzo otpuštanje omogućuje pristup instalacijskom prostoru za dodatne pomoćne kontakte i druge okidače. Integrirani dodaci mogu se vidjeti i identificirati kroz prozor za gledanje bez otvaranja poklopca sa šarkama. Postavljena krivulja okidanja može se testirati i dokumentirati pomoću sučelja za dijagnostički i konfiguracijski alat.
