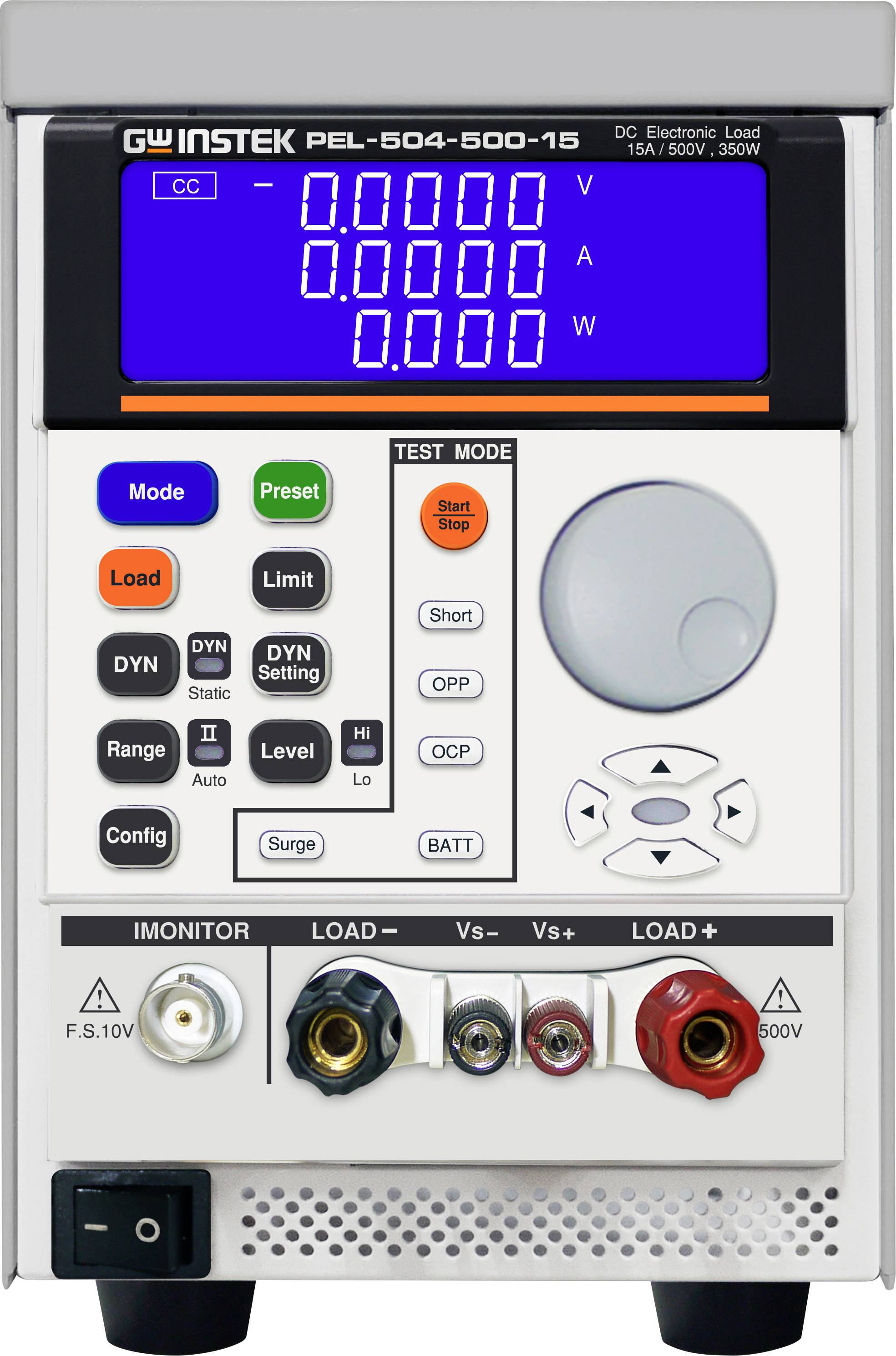

GW Instek PEL-504-500-15 elektroničko opterećenje

Jednokanalno elektroničko opterećenje serije PEL-500 uključuje ukupno 5 modela i nudi radne raspone napona od 0 ~ 80V / 0 ~ 500V i raspon snage od 250 ~ 700W. Serija se može koristiti za istraživanje i razvoj, kontrolu kvalitete, testiranje ATE sustava i proizvodnje, uključujući ispitivanje izvora napona / izvora energije; Prolazno ponašanje napajanja s uključenim načinom rada; Način konstantnog napona za ispitivanje granične struje; Simulacija baterije; i test pražnjenja baterije. Serija PEL-500 nudi 5-znamenkasti digitalni prikaz napona, struje i snage. Korisnici mogu istodobno pratiti podatke mjerenja uređaja koji se testira. Kako bi korisnicima bilo lakše procijeniti može li DUT izdržati struju prekomjernog naprezanja, serija PEL-500 nudi prenaponski test koji može simulirati struju prenapona pokretanja i prijelaznu struju s vrućim uključivanjem. Ugrađena funkcija ispitivanja pražnjenja baterije može odrediti uvjete za zaustavljanje pražnjenja u skladu sa zahtjevima ispitivanja DUT-a, uključujući postavljanje zaustavnog napona pražnjenja (Vbatt), kapacitet pražnjenja (AH, WH) i vrijeme pražnjenja pri zaustavljanju .

Korisnici mogu postaviti napon punjenja / napon pražnjenja serije PEL-500 za ispitivanje prema karakteristikama uređaja koji se testira. Kad izlazni napon DUT -a poraste na vrijednost napona punjenja, počinje punjenje. Kad izlazni napon padne na napon pražnjenja, punjenje prestaje. Korisnici mogu koristiti funkciju GO / NG za postavljanje uvjeta prosudbe u skladu s funkcijom i specifikacijama DUT -a. Serija PEL-500 automatski generira rezultate ocjenjivanja u skladu s uvjetima ocjenjivanja postavljenim tijekom ispitivanja. Među zahtjevima za ispitivanje sigurnosti napajanja, serija PEL-500 ne samo da pruža funkciju kratkog ispitivanja, već pruža i automatsku funkciju ispitivanja nadstrujne zaštite / nadstrujne zaštite kako bi pojednostavila komplicirani ručni rad korisnika i provjerila OCP / OPP radna mjesta uređaja koji se testira. Generirani rezultati mjerenja pomažu korisniku da potvrdi da li stvarne točke operativne intervencije ispitnog objekta za OCP / OPP spadaju u mjerne propise. Osim što daje osciloskopu valne oblike struje opterećenja putem Imonitorovog BNC izlaza, serija PEL-500 nudi i zaštitu od prenapona, prekomjerne struje, prekomjerne struje i previsoke temperature te otkrivanje obrnutog polariteta. Ako bilo koji od njih pokrene okidanje, serija PEL-500 ima zaštitne mjere ili podsjetnike za zaštitu serije PEL-500 od oštećenja uzrokovanih abnormalnim radnim područjima.
