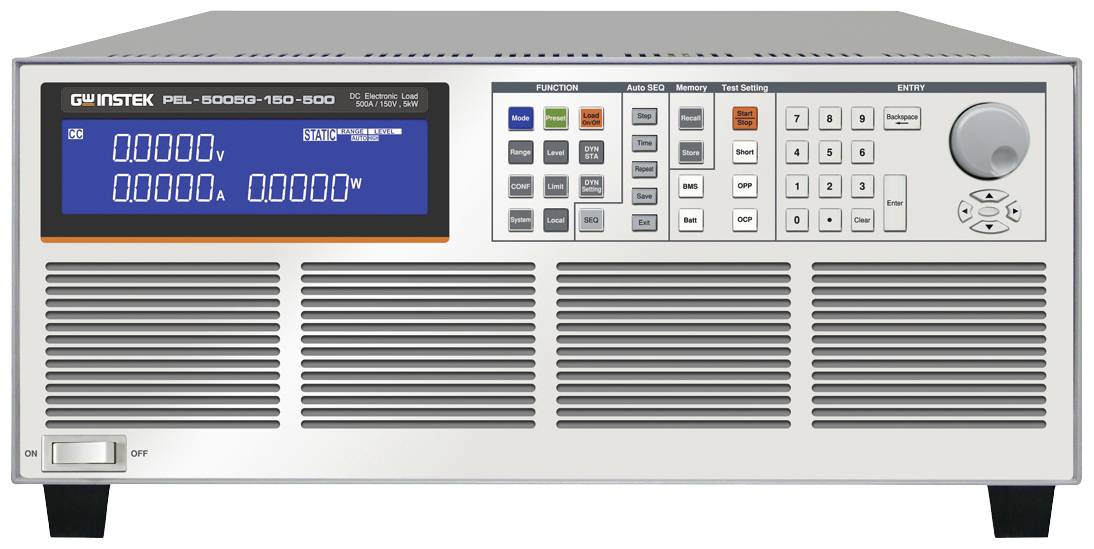

GW Instek PEL-5005G-150-500 elektroničko opterećenje 150 V/DC 500 A 5000 W
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (11.479,00 € / komad)
11.479,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Tip
PEL-5005G-150-500
- Ulazni napon
100 - 240 (prikaz, stručni). V/AC
- Vrsta proizvoda
elektroničko opterećenje
- Ulazni napon (min.)
100 V/AC
- Ulazni napon (maks.)
240 V/AC
- Udarna struja (maks.)
500 A
- Trajna priključna snaga (maks.)
5000 W
- dim.
(Š x V x D) 440 x 177 x 745 mm
- Opterećenje ulaznog napona (maks.)
150 V/DC
tvornički standard (vlastiti)
- Opterećenje ulaznog napona (min.)
0 V/DC
- Udarna struja (min.)
0 A
- Širina
440 mm
- Visina
177 mm
- Dubina
745 mm
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3013936 GW Instek PEL-5005G-150-500 elektroničko opterećenje 150 V/DC 500 A 5000 W
Upute za rad i sigurnost
Upute za rad i sigurnost 3013936 GW Instek PEL-5005G-150-500 elektroničko opterećenje 150 V/DC 500 A 5000 W
Opis
Modul serije PEL-5000G ima vlastitu kontrolnu i zaslonsku ploču, CC/CR/CV/CP/Dynamic modove i može se kontrolirati preko RS232, Ethernet, USB i GPIB sučelja. Novi Turbo način rada dizajniran je za ispitivanje preopterećenja ili zaštite uključujući OCP, OPP, kratki spoj za AC/DC ili DC/DC izvore napajanja, prekomjerno punjenje/pražnjenje i kratki spoj za BMS zaštitu baterije i ispitivanje puhanjem/hitnim pregorevanjem za osigurače, prekidače ili PTC komponente za zaštitu napajanja. Podržava testove zaštite od kratkog spoja, OCCP i OCDP za testove zaštite BMS baterija, mjerenje vršne struje prije zaštite i vremena odziva zaštite. BMS, backup, OCP i OPP testne funkcije s jednim ključem na modulu čine testiranje učinkovitijim. Dinamika se može simulirati u CC i CP modovima. Brzina porasta/pada struje može se individualno podesiti, a postoji i vanjski ulaz signala tako da opterećenje može imati simulirani valni oblik specifične struje opterećenja. Funkcija za postavljanje trajanja kratkog spoja i funkcije SHORT_VH i SHORT_VL također se mogu koristiti za mjerenje napona i struje kratkog spoja. Programabilni LOAD ON/OFF napon, GO/NG provjera mjerača, zaslon mjerača napona "+" ili "-" se može odabrati i 150 kompleta pohranjivanja/poziva veće memorije je mnogo naprednija funkcija za svaku drugu primjenu. 150 skupova ispitnih parametara i funkcija pohranjivanja statusa, memoriji se može pristupiti u stvarnom vremenu u skladu sa zahtjevom za automatskim slijedom, u bilo kojem trenutku kako bi se pohranjene memorije isključile za korištenje.
