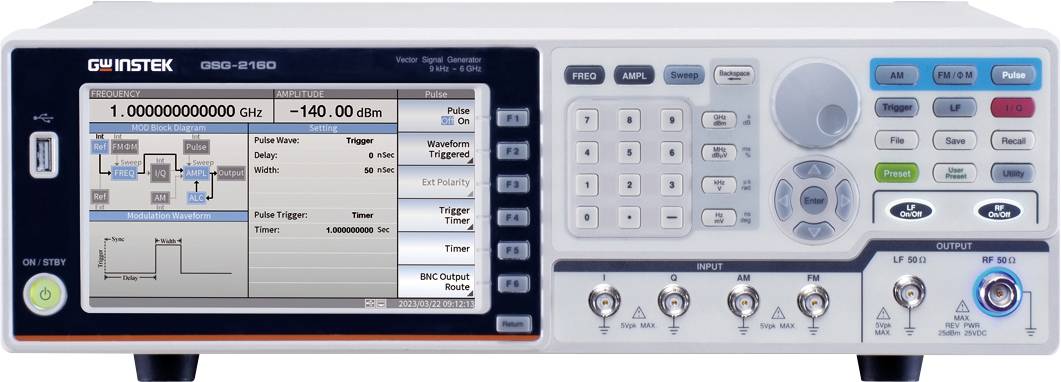

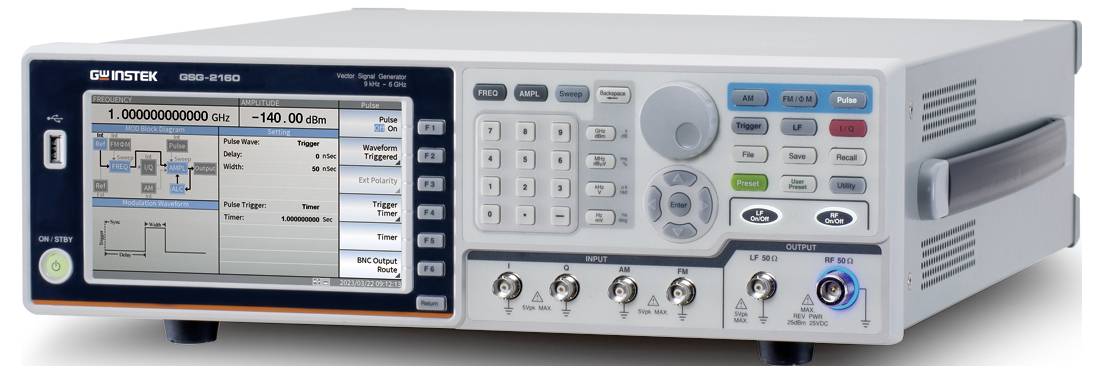

GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator generator signala 9 kHz - 6 GHz 1-kanalni sinusni val
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (18.749,00 € / komad)
18.749,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator generator signala 9 kHz - 6 GHz 1-kanalni sinusni val
- Sveobuhvatna digitalna modulacija: Podržava ASK, PSK, APSK, QAM, FSK, MSK i korisnički definirane IQ i FSK modulacijske signale s maksimalnom propusnošću od 60 MHz za digitalni izlaz signala.
- Široki frekvencijski raspon: Pokriva od 9 kHz do 6 GHz.
- Širok raspon amplitude izlaza: Od +20 dBm do -140 dBm s rezolucijom od 0,01 dBm.
- Nizak fazni šum: Bolje od -117 dBc/Hz (tipično) pri izlazu od 1 GHz i pomaku od 20 kHz.
- Funkcije analogne modulacije: Integrirana AM, FM i PM modulacija.
- Svestran izlaz signala: Pruža LF signale (sinusni, pravokutni, trokutasti/rampa, Gaussov šum) i impulsne signale.
- Ulaz vanjskog IQ signala: Omogućuje sintezu IQ signala iz vanjskih I i Q podataka.
- Visoka točnost frekvencije: standardna stabilnost frekvencije od 10 ppm i brzina starenja od 2 ppm. Opcionalno proširivo do stabilnosti frekvencije od 10 ppb i brzine starenja od 0,1 ppm (OCXO).
- Brzo prebacivanje frekvencije/amplitude: Tipično ≤ 5 ms.
- Sveobuhvatna sučelja: Standardno opremljena USB-om i LAN-om; GPIB je integriran.
- Jasan zaslon: 7-inčni TFT LCD za detaljan prikaz svih parametara.
- Standardna veličina racka 3U: Omogućuje jednostavnu integraciju u testne sustave.
Tehnički podaci
- Frekvencijska rezolucija: 1 mHz.
- Standardna stabilnost frekvencije: 10 ppm.
- Standardna stopa starenja: 2 ppm/godina.
- Raspon amplitude: od -140 dBm do +20 dBm.
- Rezolucija podešavanja amplitude: 0,01 dBm.
- Vrsta proizvoda
generator signala
- Područje frekvencije
9 kHz - 6 GHz
- Izlazni oblici signala
sinusni val
- Prikaz
LCD
tvornički standard (vlastiti)
- Broj kanala
1-kanalni
- Frekvencija (maks.)
6 GHz
- Frekvencija (min.)
9 kHz
- Posebne značajke
modulacija
- Visina
3 U
- Sučelja (Funkcijski generatori)
GPIB
- Tip
GSG-2160 (GPIB) (CE) Vector Signal Genererator
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator generator signala 9 kHz - 6 GHz 1-kanalni sinusni val
Upute za rad i sigurnost
Upute za rad i sigurnost 3437817 GW Instek GSG-2160 (GPIB) (CE) Vector Signal Genererator generator signala 9 kHz - 6 GHz 1-kanalni sinusni val
Opis
GW Instek GSG-2160 (GPIB) (CE) je višenamjenski RF vektorski i signalni generator posebno dizajniran za testiranje naprednih digitalnih modulacijskih signala. Pokriva širok frekvencijski raspon od 9 kHz do 6 GHz, što ga čini idealnim za zahtjevne primjene u komunikacijskoj obuci, testiranju RF komponenti, automobilskoj industriji i IoT primjenama. GSG-2160 nudi impresivnu točnost amplitude i nizak fazni šum od -117 dBc/Hz (pri izlazu od 1 GHz i pomaku od 20 kHz). Kao vrhunski model u seriji, ima funkciju digitalne modulacije signala s maksimalnom propusnošću od 60 MHz za digitalni izlaz signala, podržavajući različite vrste modulacije kao što su ASK, PSK, APSK, QAM, FSK, MSK, kao i korisnički definirane IQ i FSK signale. S integriranim funkcijama analogne modulacije (AM, FM, PM), LF i impulsnim signalnim izlazima, GSG-2160 je savršen alat za detaljnu analizu i simulaciju signala. Intuitivni 7-inčni TFT LCD zaslon jasno prikazuje sve relevantne parametre, dok raznolika sučelja (USB, LAN, GPIB) omogućuju besprijekornu integraciju u ispitne sustave.
