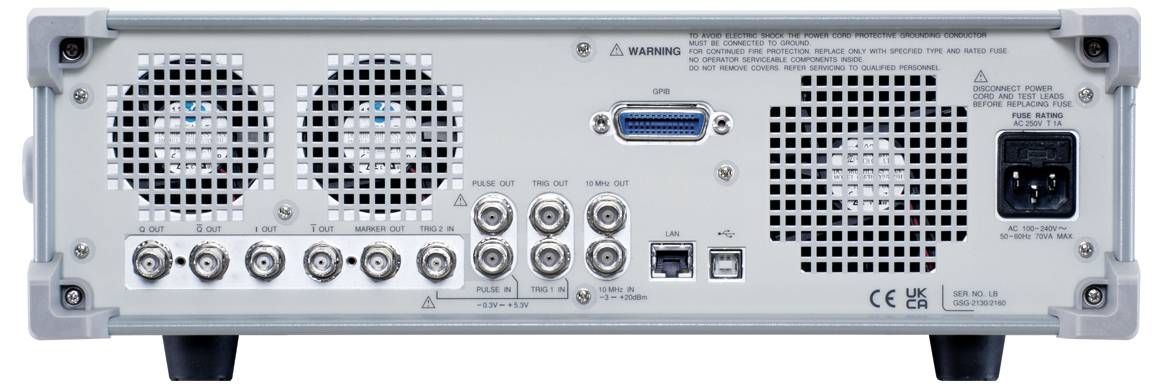

GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator generator signala 9 kHz - 6 GHz 1-kanalni
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (12.459,00 € / komad)
12.459,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator generator signala 9 kHz - 6 GHz 1-kanalni
- Široki frekvencijski raspon: Pokriva od 9 kHz do 6 GHz.
- Visoka fleksibilnost amplitude: Raspon amplitude izlaza od -140 dBm do +20 dBm s rezolucijom od 0,01 dBm.
- Izvrstan fazni šum: manji od -117 dBc/Hz (tipično) pri izlazu od 1 GHz i pomaku od 20 kHz.
- Analogna modulacija: Integrirane funkcije AM, FM i PM modulacije.
- Svestran izlaz signala: Pruža LF izlaz signala (sinusni, kvadratni, trokutasti/rampa, Gaussov šum) i izlaz impulsnog signala.
- Visoka točnost frekvencije: standardna stabilnost frekvencije od 10 ppm i stopa starenja od 2 ppm; opcionalna stabilnost frekvencije od 10 ppb i stopa starenja od 0,1 ppm (OCXO).
- Sveobuhvatna sučelja: Standardno opremljena USB-om i LAN-om; GPIB je dostupna kao opcija. Naredbe su SCPI kompatibilne.
- Kompaktni dizajn: standardna veličina racka 3U.
- Jasan zaslon: 7-inčni TFT LCD za sveobuhvatan prikaz parametara i statusa.
Tehnički podaci
- Fazni šum: Manje od -117 dBc/Hz (tipično) pri izlazu od 1 GHz i pomaku od 20 kHz
- Frekvencijska rezolucija: 0,001 Hz
- Izlazna razina: -110 dBm do +13 dBm (tipično: +20 dBm)
- ALC (Automatska kontrola razine) za izlaznu snagu
- Zaslon: 7-inčni TFT LCD
- Funkcije pohrane
- Zaštitne funkcije: OVP, OCP, OTP, alarm za kvar ventilatora
- GPIB sučelje
- USB sučelje
- LAN sučelje
- Ulaz za vanjsku modulaciju
- Integrirani limiter snage za sigurnost
- Izlazni oblik signala
CW (kontinuirani val)
Impuls
Pometi
Proizvoljno (neobavezno)
Doppler (opcionalno)
- Vrsta proizvoda
generator signala
- Područje frekvencije
9 kHz - 6 GHz
- Prikaz
LCD
tvornički standard (vlastiti)
- Broj kanala
1-kanalni
- Frekvencija (maks.)
6 GHz
- Frekvencija (min.)
9 kHz
- Posebne značajke
uklj. frekvencijski brojač
pojačalo snage
modulacija
- Tip
GSG-2060 (GPIB) (CE) RF-Signalgenerator
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3437815 GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator generator signala 9 kHz - 6 GHz 1-kanalni
Upute za rad i sigurnost
Upute za rad i sigurnost 3437815 GW Instek GSG-2060 (GPIB) (CE) RF-Signalgenerator generator signala 9 kHz - 6 GHz 1-kanalni
Opis
GW Instek GSG-2060 je višenamjenski generator RF signala koji pokriva frekvencijski raspon od 9 kHz do 6 GHz i idealan je za obuku komunikacija, testiranje RF komponenti (kao što su pojačala, antene i filteri), testiranje automobilskih elektroničkih signala i IoT aplikacije. Ovaj uređaj ispunjava zahtjeve testiranja za RF proizvode u fazi proizvodnje i razvoja. GSG-2060 nudi vrhunske specifikacije, uključujući širok raspon amplitude izlaza od +20 dBm do -140 dBm, niski fazni šum od -117 dBc/Hz (pri izlazu od 1 GHz i pomaku od 20 kHz) te visoku frekvencijsku točnost sa stabilnošću frekvencije od 10 ppm i stopom starenja od 2 ppm. Opcionalno, stabilnost frekvencije i stopa starenja mogu se poboljšati na stabilnost od 10 ppb i stopu starenja od 0,1 ppm odabirom opcije OCXO (Oven Controlled Crystal Oscillator). Serija ima integrirane funkcije analogne modulacije (AM, FM, PM) kao i LF i impulsne signalne izlaze. GSG-2060 ima 7-inčni TFT LCD zaslon za potpune informacije o parametrima i statusu te nudi USB, LAN i opcionalna GPIB sučelja sa SCPI-kompatibilnim naredbama za daljinsko upravljanje.
