GW Instek GPT-9503 mjerač izolacije , uređaj za ispitivanje prenapona Kalibriran po (ISO)

GW Instek predstavlja novi višekanalni ispitivač dielektrične čvrstoće-seriju GPT-9500. Ova serija sastoji se od 2 modela, a svaki model ima integrirani 8-kanalni skener. Serija zadovoljava sigurnosne propise: IEC, EN, UL, CSA, GB, JIS i druge sigurnosne propise. Serija je namijenjena potrebama glavnih ispitnih jedinica općih elektroničkih komponenti ili komponenata namota u rutinskim ispitivanjima.

Serija GPT-9500 je višekanalni ispitni uređaj tri u jednom koji nudi otpor izmjeničnog napona (maks. 5kV), otpor istosmjernog napona (maks. 6kV) i izolacijski otpor (maks. 1000V). Dizajn serije odgovara najnovijim zahtjevima standarda IEC-61010-2-034 i temelji se na izlaznoj platformi AC 150VA. Status 8 kanala GPT-9513 može se postaviti na H, L ili X ovisno o zahtjevima ispitivanja, osobito prikladno za komponente namota kao što su transformatori za izvođenje međusobnih ispitivanja na nekoliko točaka pojedinih komponenti. Status 8 kanala GPT-9503 omogućuje samo podešavanje H ili X, što je prikladnije za opće komponente, kao što su pasivne komponente za visokonaponsko ispitivanje između dvije točke.

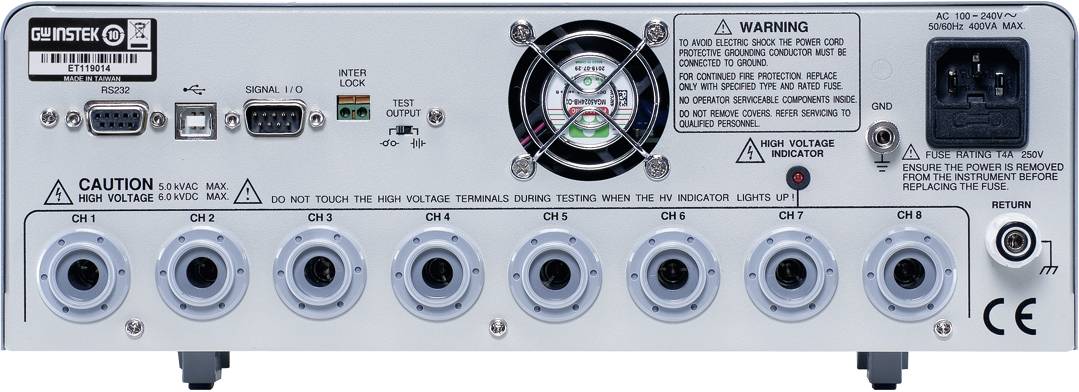

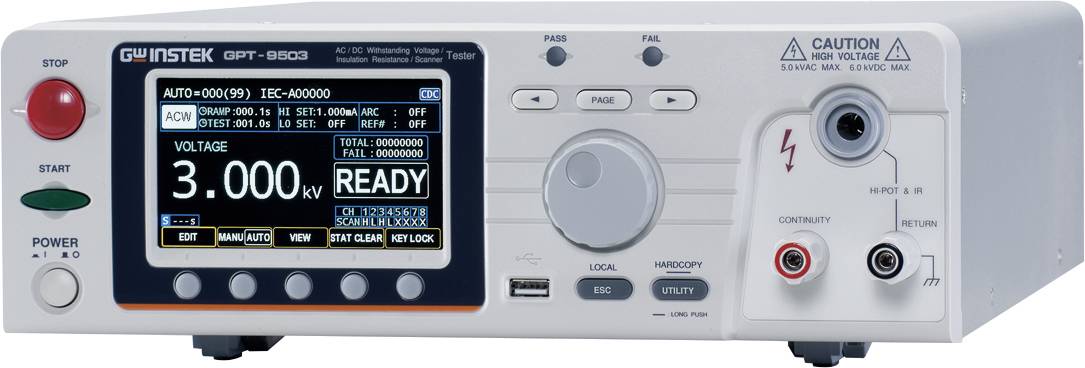

Serija GPT-9500 opremljena je LCD zaslonom u boji dijagonale 4,3 "(rezolucija 480 x 272), koji korisniku pruža potpune podatke o mjerenju i sučelje prilagođeno korisniku, što čini rukovanje i postavljanje parametara lakšim i prikladnijim. AUTO test podržava tablični prikaz tako da nije potrebno mijenjati zaslon da biste vidjeli sve rezultate ispitivanja. U isto vrijeme, serija nudi funkciju statističkog brojanja. Korisnici mogu brzo saznati ukupan broj testova i broj NO-GO bez potrebe za povezivanjem vanjskog brojača. Svi kanali za skeniranje konfigurirani su na stražnjoj strani testera.

Ne samo da je dizajn relativno estetski kada se tester montira na stalak, već također može pomoći u sprječavanju osobnih ozljeda sprječavanjem slučajnog dodira tijekom procesa točenja. Serija ima funkciju otkrivanja prekidanja veze kako bi se izbjegla pogrešna procjena testa uzrokovana isključenjem žice.
Ostale funkcije i značajke serije GPT-9500 uključuju funkciju izvoza / uvoza za postavljanje parametara, pomoću koje se postavke testera mogu kopirati na iste testere modela u proizvodnoj liniji putem USB flash pogona. Na ovaj način, stanice za ispitivanje proizvodnih linija mogu se brzo proširiti, a također se može izbjeći rizik od pogrešaka uzrokovanih ponovljenim unosom; funkcija nultog pokretanja, koja izbjegava utjecaj trenutnih napona na DUT; interlocking function, koja je hardverska struktura sigurnosne zaštite koja korisniku omogućuje povezivanje vanjskih zaštitnih uređaja.
