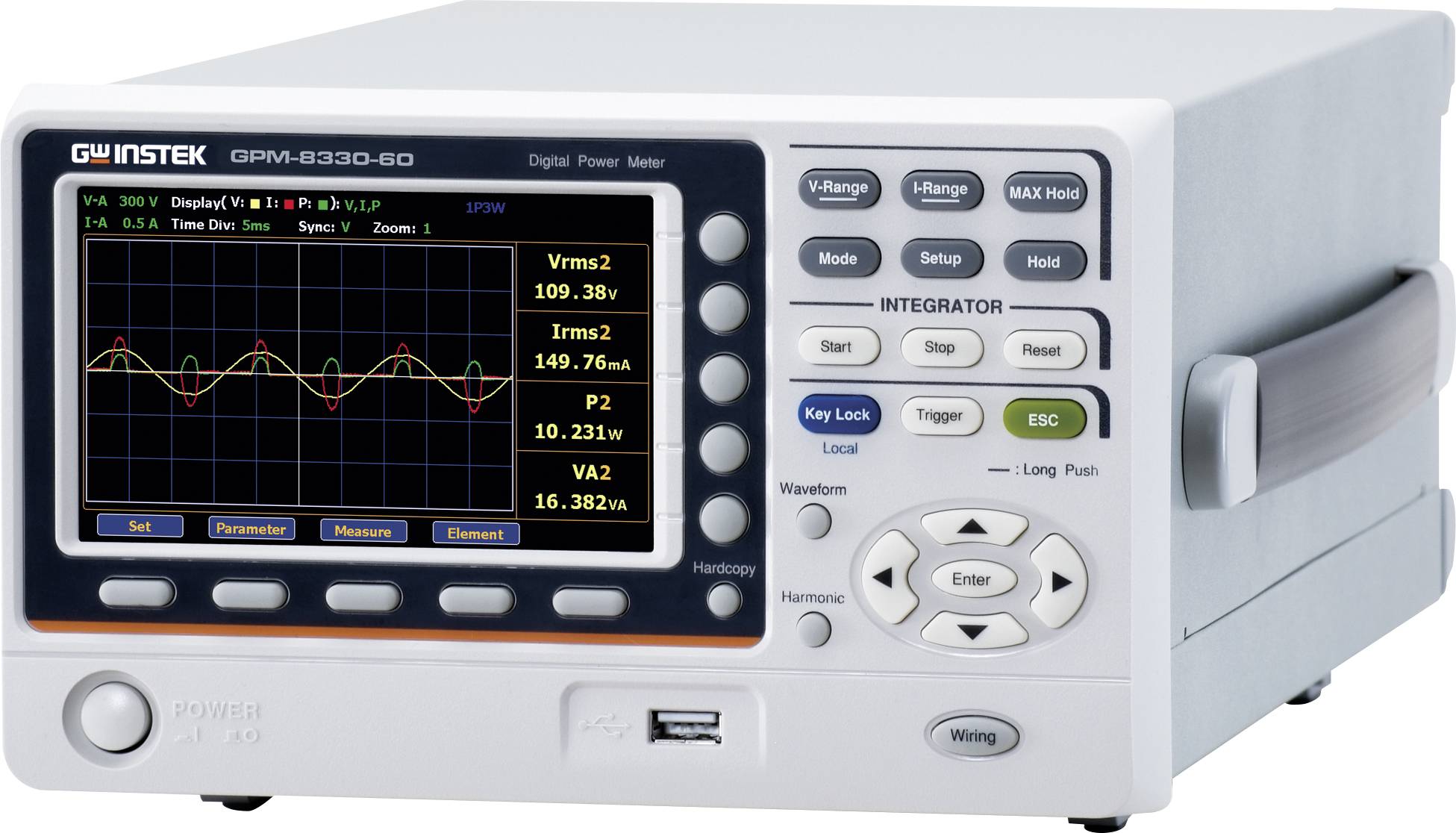

GW Instek GPM-8330-60 (CE) uređaj za analizu mreže
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (6.179,00 € / komad)
6.179,00 €
sa PDV-om
Istaknuti proizvodi i detalji
GW Instek GPM-8330-60 (CE) uređaj za analizu mreže
- Potpuno opremljeno trofazno brojilo snage: 3 ulazna elementa za sve konfiguracije trofaznog mjerenja (1P3W, 3P3W, 3P4W, 3V3A).
- Visoki kapacitet snage: Istosmjerni ulaz struje do 60 A (zajamčeno).
- Široki frekvencijski pojas: Mjeri od istosmjerne struje, 0,1 Hz do 100 kHz.
- Intuitivni prikaz: Veliki 5-inčni TFT LCD zaslon s 5-znamenkastim izmjerenim vrijednostima i prikazom valnog oblika (V/I/P).
- Sveobuhvatna analiza parametara: 25 različitih parametara performansi, uključujući THDV/THDI.
- Napredna harmonijska analiza: Do 50-og Narudžba, u skladu s IEC 61000-4-7.
- Funkcija inteligentne integracije: Automatsko prebacivanje raspona za precizne rezultate.

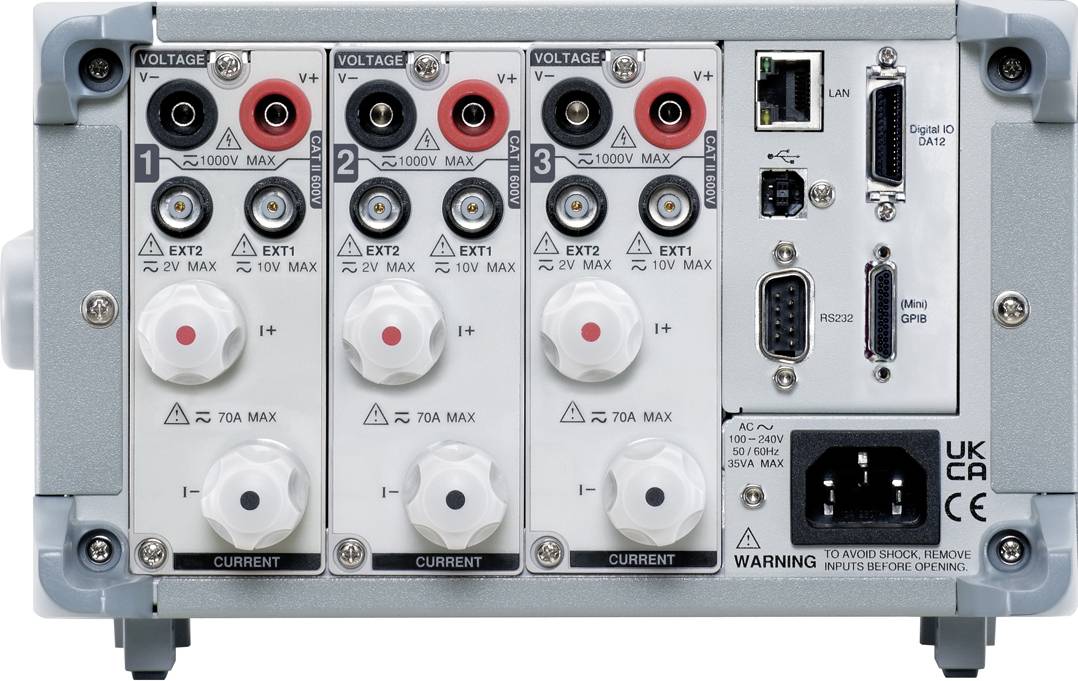

- Svestrana povezivost: Standardno RS-232C, USB (glavni i uređaj), LAN; opcionalno GPIB + digitalni ulaz/izlaz (DA12).
- Pohrana i izvoz podataka: Snimanje zaslona putem USB hosta, interna memorija za 10.000 snimaka.
Tehnički podaci
- Propusnost (napon/struja): DC, 0,1 Hz do 100 kHz
- Frekvencija uzorkovanja: cca. 300 kHz
- Rezolucija zaslona: 5 znamenki
- Ulazni otpor (napon): cca. 2 MΩ
- Ulazni otpor (struja, izravni ulaz): cca. 1,65 MΩ
- Maksimalni ulaz (napon): 1000 V
- Maksimalni ulaz (struja): 70 A (vršno 150 A), zajamčena specifikacija 65 A za izravni ulaz 1 A do 60 A
- Harmonijska analiza: Da, do 50-og reda
- Ukupno harmonijsko izobličenje: Da
- Mjerni parametri: Vrms, Vmn, Vdc, Vac, Irms, Idc, Iac, P, VA, VAR, PF, CFI, CFV, DEG, IHz, VHz, V+pk, V-pk, I+pk, I-pk, P+pk, P-pk, THDI, THDV, MATH, MCR, EFFI
- Prikaz valnog oblika: V (napon), I (struja), P (snaga)
- Ulaz vanjskog senzora struje: Da (EXT1/EXT2)
- Interna memorija: 10.000 zapisa podataka
- Automatsko prebacivanje raspona: Za način integracije
- Brzina osvježavanja zaslona: 0,1 s / 0,25 s / 0,5 s / 1 s / 2 s / 5 s / 10 s / 20 s
- Crest faktor: 3 ili 6 (6A) po izboru
- Vrsta proizvoda
uređaj za analizu mreže
- Prikaz (detalji)
5" TFT LCD (800*480)
- Faza prepoznavanja
da
tvornički standard (vlastiti)
- Opskrba naponom
AC 100 V do 240 V, 50 Hz do 60 Hz; Potrošnja maks. 35 VA
- dim.
(D x Š x V) 40.25 x 22 x 13.2 mm
- Težina
3.85 kg
- Širina
22 mm
- Visina
13.2 mm
- Dužina
40.25 mm
- Sučelja
RS-232c
USB domaćin
USB 3.1 utikač C
LAN
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3439054 GW Instek GPM-8330-60 (CE) uređaj za analizu mreže
Upute za rad i sigurnost
Upute za rad i sigurnost 3439054 GW Instek GPM-8330-60 (CE) uređaj za analizu mreže
Opis
Otkrijte vrhunac digitalnog mjerenja snage s digitalnim mjeračem snage GW Instek GPM-8330-60. Kao proširenje provjerene serije GPM-8330, ovaj napredni uređaj nudi nenadmašnu preciznost i svestranost za zahtjevne mjerne zadatke u proizvodnji, osiguranju kvalitete te istraživanju i razvoju.
