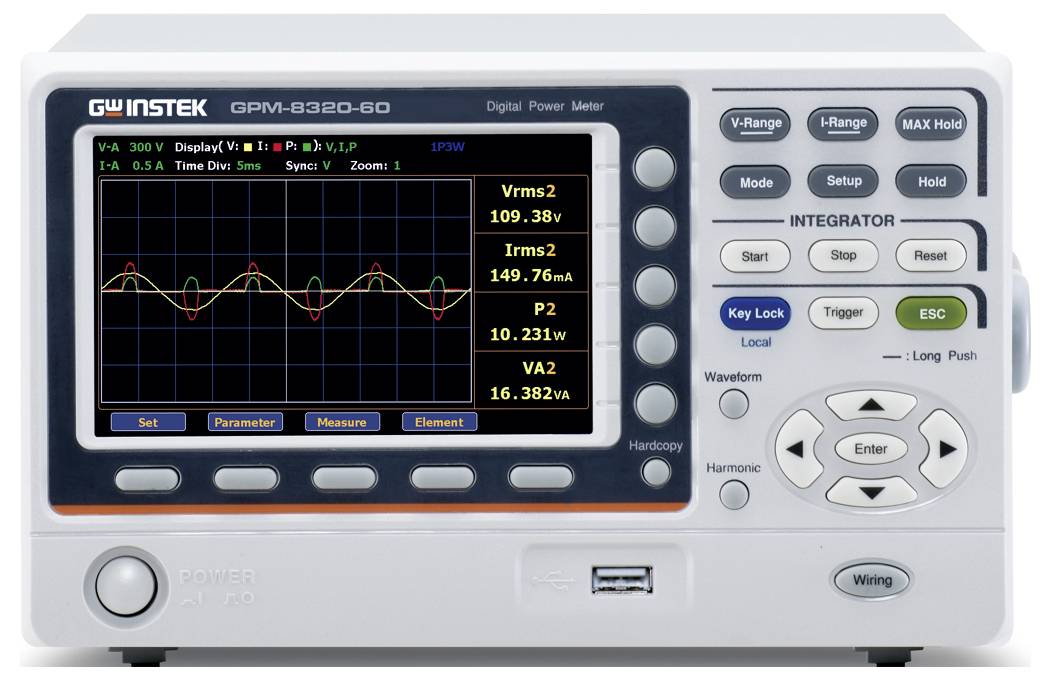

GW Instek GPM-8320-60 (CE) GPIB/DA12 uređaj za analizu mreže mjerenja energije, grafički prikaz, s funkcijom zapisivača
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (5.285,00 € / komad)
5.285,00 €
sa PDV-om
Istaknuti proizvodi i detalji
GW Instek GPM-8320-60 (CE) GPIB/DA12 uređaj za analizu mreže mjerenja energije, grafički prikaz, s funkcijom zapisivača
- Visoka struja i preciznost: Mjerenje istosmjerne struje do 60 A (zajamčeno) s točnošću od ± (0,1% izmjerene vrijednosti + 0,05% raspona).
- Širok raspon: Mjeri od DC i 0,1 Hz do 100 kHz.
- Svestran prikaz: 5-inčni TFT LCD zaslon s 5-znamenkastim očitanjima i 25 mjernih parametara performansi.
- Funkcije analize: Prikaz valnog oblika (V/I/P) i harmonijska analiza do 50. reda (sukladno IEC61000-4-7).
- Fleksibilno ožičenje: Podržava načine rada 1P3W, 3P3W, 3P4W, 3V3A.
- Prikupljanje podataka: Interna memorija za 10.000 zapisa podataka.
- Sveobuhvatna sučelja: Standardno RS-232C, USB (uređaj/glavno računalo), LAN; opcionalno GPIB i digitalni I/O (DA12).
- Automatizirano mjerenje: Automatsko prebacivanje raspona za integracijska mjerenja i prilagodljivo prebacivanje raspona
Tehnički podaci
- Propusnost (napon/struja): DC, 0,1 Hz do 100 kHz
- Frekvencija uzorkovanja: 300 kHz
- Rezolucija zaslona: 5 znamenki
- Ulazni otpor (napon): cca. 2 MΩ
- Ulazni otpor (struja, izravni ulaz): cca. 1,65 MΩ
- Maksimalni ulaz (napon): 1000 V
- Maksimalni ulaz (struja): 70 A (vršno 150 A), zajamčena specifikacija 65 A za izravni ulaz 1 A do 60 A
- Harmonijska analiza: Da, do 50-og reda
- Ukupno harmonijsko izobličenje: Da
- Mjerni parametri: Vrms, Vmn, Vdc, Vac, Irms, Idc, Iac, P, VA, VAR, PF, CFI, CFV, DEG, IHz, VHz, V+pk, V-pk, I+pk, I-pk, P+pk, P-pk, THDI, THDV, MATH, MCR, EFFI
- Prikaz valnog oblika: V (napon), I (struja), P (snaga)
- Ulaz vanjskog senzora struje: Da (EXT1/EXT2)
- Interna memorija: 10.000 zapisa podataka
- Automatsko prebacivanje raspona: Za način integracije
- Brzina osvježavanja zaslona: 0,1 s / 0,25 s / 0,5 s / 1 s / 2 s / 5 s / 10 s / 20 s
- Crest faktor: 3 ili 6 (6A) po izboru
- Vrsta proizvoda
uređaj za analizu mreže
- Kategorija mjerenja
CAT II 600 V
- Prikaz (detalji)
5-inčni TFT LCD (800x480)
- Faza prepoznavanja
da
- Zaštitni vodič-prepoznavanje
ne
tvornički standard (vlastiti)
- Opskrba naponom
AC 100 V do 240 V, 50 Hz do 60 Hz; Potrošnja maks. 35 VA
- dim.
(D x Š x V) 40.25 x 22 x 13.2 cm
- Težina
3.4 kg
- Posebne značajke
mjerenja energije
grafički prikaz
s funkcijom zapisivača
- Širina
22 cm
- Visina
13.2 cm
- Dužina
40.25 cm
- Sučelja
LAN
RS-232c
USB domaćin
USB 3.1 utikač C
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 uređaj za analizu mreže mjerenja energije, grafički prikaz, s funkcijom zapisivača
Upute za rad i sigurnost
Upute za rad i sigurnost 3439052 GW Instek GPM-8320-60 (CE) GPIB/DA12 uređaj za analizu mreže mjerenja energije, grafički prikaz, s funkcijom zapisivača
Opis
Modeli GW Instek GPM-8320-60/GPM-8330-60 su poboljšane verzije postojećih trofaznih brojila snage GPM-8320/GPM-8330. GPM-8320-60 ima 2 ulazna elementa, dok GPM-8330-60 pruža 3 ulazna elementa. Dodani simbol „-60“ znači da maksimalna istosmjerna ulazna struja može doseći 70 A (60 A je zajamčena specifikacija), što ne samo da poboljšava primjene mjerenja snage visokih struja, već i štedi troškove strujnih transformatora u usporedbi s postojećim modelima.
Ovi modeli imaju mjernu propusnost istosmjerne struje od 0,1 Hz do 100 kHz i opremljeni su 16-bitnim A/D pretvaračima i frekvencijom uzorkovanja od 300 kHz. Uključeni su i 5-inčni TFT LCD zaslon, 5-znamenkasti prikazi, 25 različitih parametara mjerenja performansi i mogućnosti visokopreciznog mjerenja.
Modeli GPM-8320-60/GPM-8330-60 također nude funkcije prikaza valnih oblika (napon/struja/snaga), funkciju integracijskog mjerenja, mjerenje i analizu višestrukih harmonika (mjerenje 50 Hz / 60 Hz zadovoljava zahtjeve IEC61000-4-7), ulazne terminale za vanjske senzore i razna komunikacijska sučelja. Ove značajke korisnicima pružaju jasna, praktična i točna mjerenja snage, što ih čini najbogatijim i najisplativijim mjeračima snage u svojoj kategoriji.
Ovaj tekst je strojno preveden.
Ovi modeli imaju mjernu propusnost istosmjerne struje od 0,1 Hz do 100 kHz i opremljeni su 16-bitnim A/D pretvaračima i frekvencijom uzorkovanja od 300 kHz. Uključeni su i 5-inčni TFT LCD zaslon, 5-znamenkasti prikazi, 25 različitih parametara mjerenja performansi i mogućnosti visokopreciznog mjerenja.
Modeli GPM-8320-60/GPM-8330-60 također nude funkcije prikaza valnih oblika (napon/struja/snaga), funkciju integracijskog mjerenja, mjerenje i analizu višestrukih harmonika (mjerenje 50 Hz / 60 Hz zadovoljava zahtjeve IEC61000-4-7), ulazne terminale za vanjske senzore i razna komunikacijska sučelja. Ove značajke korisnicima pružaju jasna, praktična i točna mjerenja snage, što ih čini najbogatijim i najisplativijim mjeračima snage u svojoj kategoriji.
Ovaj tekst je strojno preveden.
