Name: GW Instek GDS-3504 digitalni osciloskop 500 MHz 4-kanalni 4 GSa/s 25 kpts 8 Bit digitalni osciloskop s memorijom (ods) 1
Brand: GW Instek
SKU: 513104

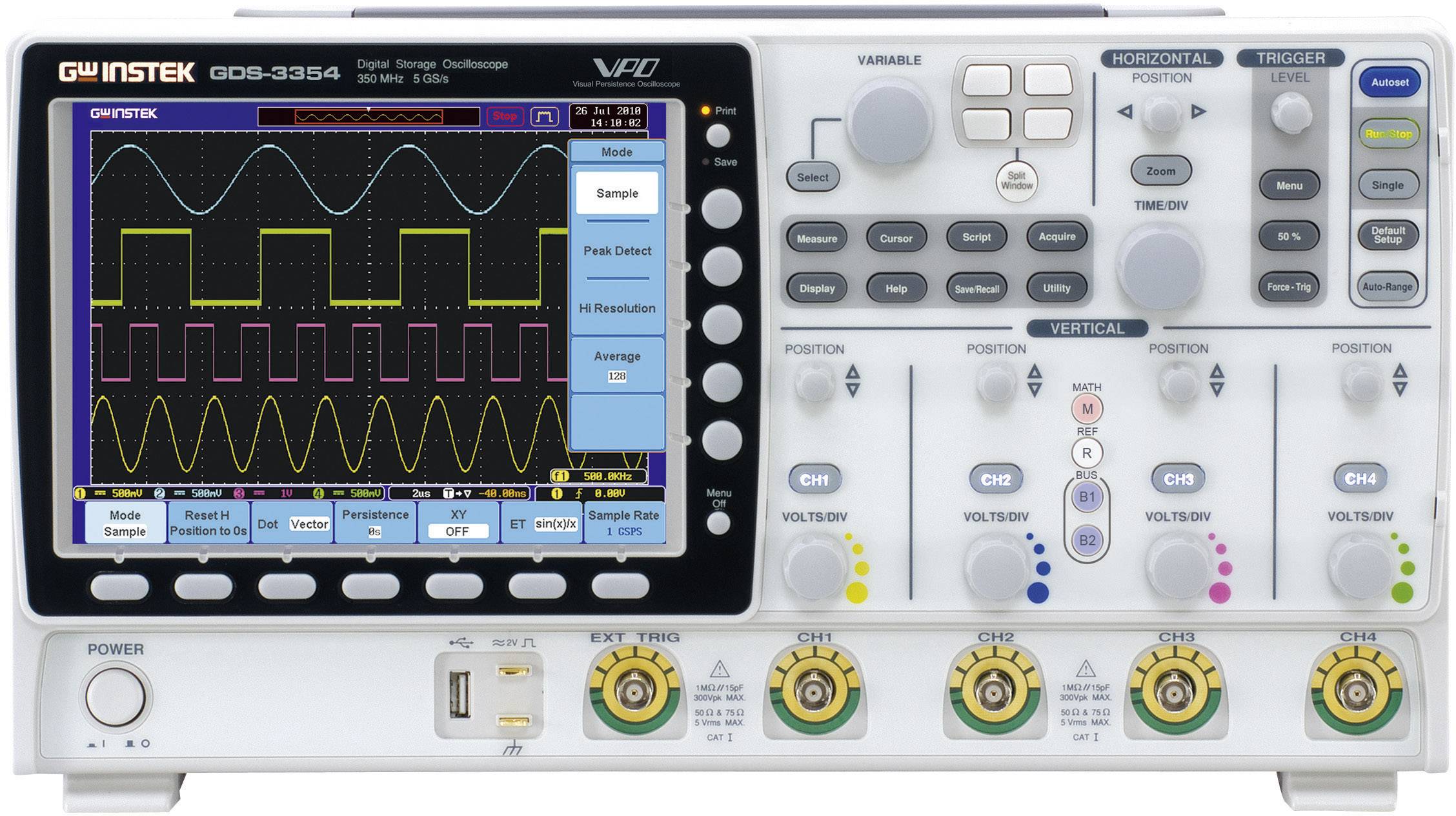

Osciloskop GW Instek GDS-3354 s digitalnim prikazom i više valnih oblika na zaslonu. Četiri ulazna kanala dolje.

Slika slična

Tehnički list (PDF)

Nije dostupno

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

GW Instek GDS-3504 digitalni osciloskop 500 MHz 4-kanalni 4 GSa/s 25 kpts 8 Bit digitalni osciloskop s memorijom (ods)

500 MHz
Broj analognih ulaza maks. 4

Tehnički podaci

Vrsta proizvoda: digitalni osciloskop

Pojasna širina: 500 MHz

Razina uzorkovanja po kanalu: 4 GSa/s

Prikaz: TFT ekran u boji

Razlučivost: 8 Bit

Veličina ekrana: 20.3 cm

Određene značajke osciloskopa: digitalni osciloskop s memorijom (ods)

Vremenska osnova: 1 ns - 100 s / div

Broj analognih ulaza maks.: 4

: tvornički standard (vlastiti)

Kategorija mjerenja: CAT I

Vertikalni otklon: 2 mV – 5 V/div

Ulazna impendacija: 1 MΩ;50 Ω;75 Ω

Ulazna veza: AC, DC, GND

Ulazni napon: 300 V

Opskrba naponom: 115 V/AC;230 V/AC

dim.: (D x Š x V) 130 x 400 x 200 mm

Težina: 4 kg

Prikaz: 800 x 600 piksel

Širina: 400 mm

Visina: 200 mm

Dužina: 130 mm

Sučelja: USB
USB domaćin
RS-232
Ethernet

Dubina memorije/kanala: 25 kpts

Tip: GDS-3504

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 513104 GW Instek GDS-3504 digitalni osciloskop 500 MHz 4-kanalni 4 GSa/s 25 kpts 8 Bit digitalni osciloskop s memorijom (ods) 1

Upute za rad i sigurnost

Upute za rad i sigurnost 513104 GW Instek GDS-3504 digitalni osciloskop 500 MHz 4-kanalni 4 GSa/s 25 kpts 8 Bit digitalni osciloskop s memorijom (ods) 1

Opis

Osciloskopi GW Instek GDS-3000 nude učinkovit mjerni instrument za istraživanje i laboratoriju s propusnim opsegom do 500 MHz i maksimalnom brzinom uzorkovanja u stvarnom vremenu do 5 GSa / s. Funkcije podijeljenog zaslona i zumiranja omogućuju prikaz najvažnijih oblika vala i istodobna povećanja istovremeno.
Osciloskopi standardno imaju USB brze USB veze na prednjoj i stražnjoj strani uređaja kako bi se osigurao lak pristup pohranjenim podacima.
Integrirani SVGA video izlaz omogućuje prikazivanje prikazanih slika na monitor ili vanjski projektor.

Ovaj tekst je strojno preveden.
