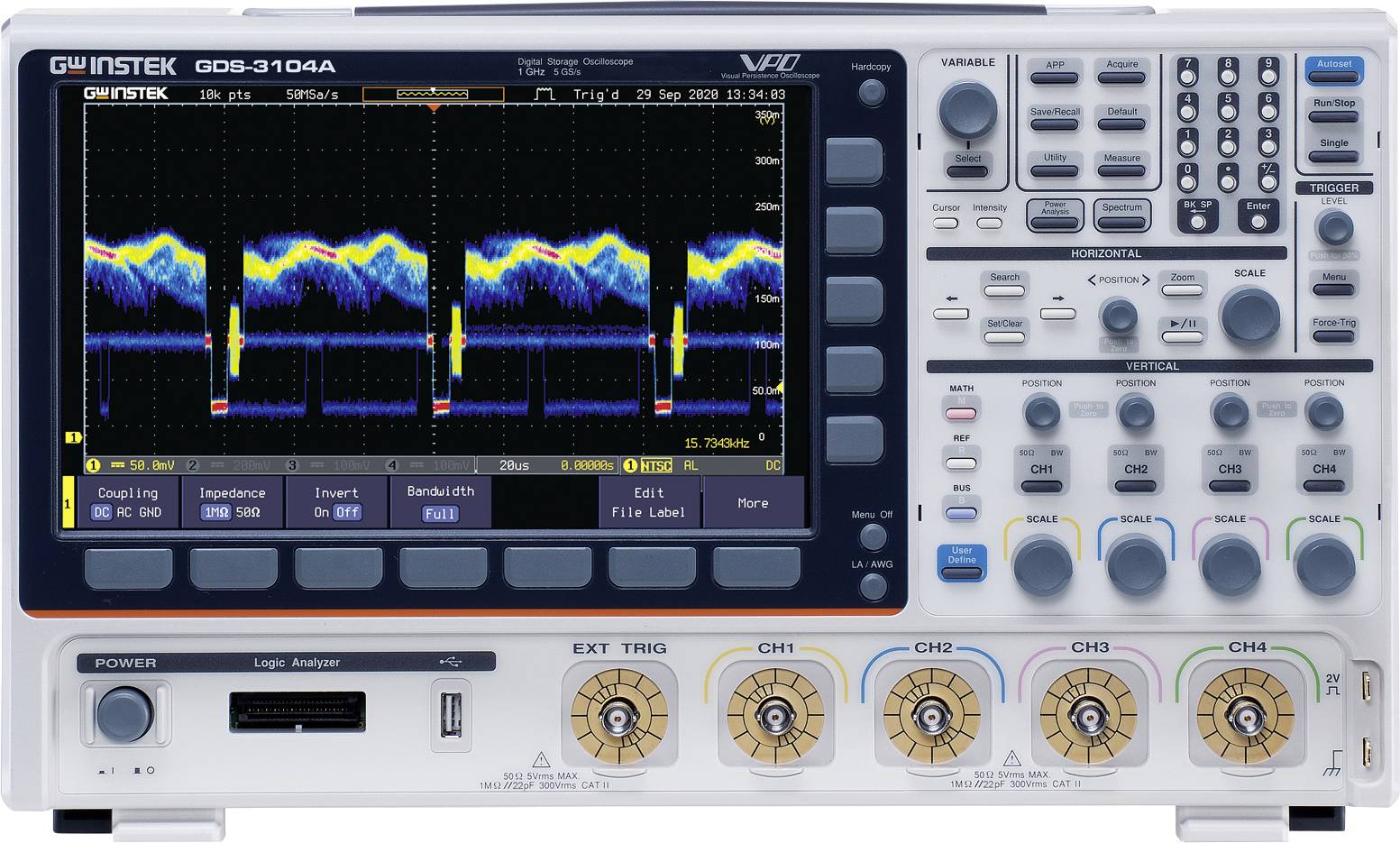

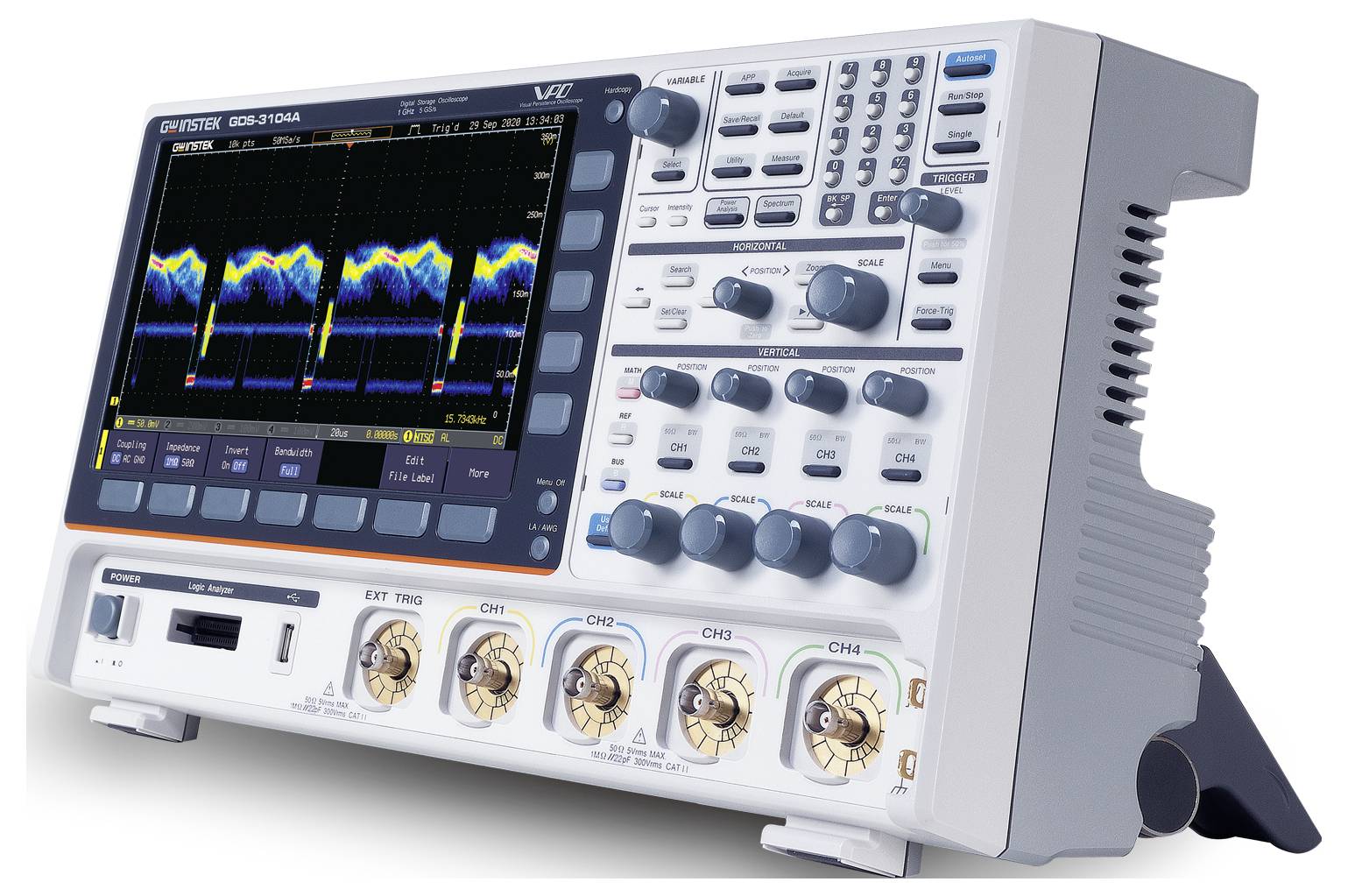

GW Instek GDS-3104A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit spektralni analizator 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (8.409,00 € / komad)
8.409,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
GW Instek GDS-3104A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit spektralni analizator 1 St.
- 1 GHz
- Broj analognih ulaza maks. 4
Tehnički podaci
- 25 MHz dvokanalni generator proizvoljnih signala (standardni)
- Dvokanalni analizator spektra (DC do 2,5 GHz sa spektrogramom)
- Dekodiranje serijske sabirnice (I²C/SPI/UART/CAN/LIN)
- VPO (vizualni perzistentni osciloskop) tehnologija
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
1 GHz
- Razina uzorkovanja po kanalu
5 GSa/s
- Razlučivost
8 Bit
- Veličina ekrana
10.2 palac
- Određene značajke osciloskopa
spektralni analizator
- Vremenska osnova
1 ns/div do 1000 s/div
- Broj analognih ulaza maks.
4
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT II 300 V
- Vertikalni otklon
1 mV/div do 10 V/div
- Ulazna impendacija
1 MΩ
- Ulazna veza
AC, DC, GND
- Ulazni napon
300 V
- Opskrba naponom
240 V/AC
- dim.
(D x Š x V) 113.8 x 420 x 253 mm
- Težina
4.6 kg
- Broj digitalnih ulaza maks.
16
- Prikaz
800 x 480 piksel
- Kalibracija
Tvornički standard
- Širina
420 mm
- Visina
253 mm
- Dužina
113.8 mm
- Sučelja
USB 3.1 utikač C
USB domaćin
LAN
RS-232c
VGA utičnica
- Dubina memorije/kanala
200 Mpts
- Tip
GDS-3104A
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3558039 GW Instek GDS-3104A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit spektralni analizator 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3558039 GW Instek GDS-3104A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit spektralni analizator 1 St.
Opis
Digitalni osciloskopi za pohranu podataka serije GDS-3000A dostupni su u modelima od 1 GHz s opcijama logičkih analizatora s 2, 4 i 16 kanala. Serija nudi kapacitet pohrane do 200 Mpts po kanalu, brzinu uzorkovanja od 5 Gsa/s (pola kanala) ili 2,5 Gsa/s (ukupno kanala). TFT LCD zaslon od 10,2 inča (259 mm) ima način prikaza u boji.
GDS-3000A nudi brojne značajke i specifikacije za osciloskopska mjerenja, uključujući dubinu memorije do 200 Mpts po kanalu. Zahvaljujući velikoj memoriji, visoka frekvencija uzorkovanja može se održati čak i pri niskim vremenskim postavkama. Brzina ažuriranja valnog oblika je do 200 000 WFM/s, a segmentirana memorija može snimiti i analizirati do 490 000 segmenata.
Za precizna mjerenja, GDS-3000A ima funkciju finog skaliranja. To omogućuje fino podešavanje vertikalne skale kako bi se optimalno pokrilo mjerno područje i time poboljšala točnost mjerenja. Zaslon od 10,2 inča (259 mm) i način akvizicije visoke rezolucije omogućuju signale s niskim šumom čak i pri mjerenjima velike propusnosti.
Osim toga, serija nudi ulazne impedancije od 1 MΩ i 50 Ω, koje se mogu podesiti prema zahtjevima mjerenja kako bi se osiguralo optimalno usklađivanje impedancije. Funkcija pretraživanja brzo pronalazi signale koji odgovaraju uvjetima ispitivanja. Funkcija označavanja kursora omogućuje korisnicima jasno očitavanje napona (ili struje), vremena i delta podataka svake mjerne točke. Funkcija indikatora prikazuje raspon mjerenja u odgovarajućem dijelu valnog oblika.
Ovaj tekst je strojno preveden.
GDS-3000A nudi brojne značajke i specifikacije za osciloskopska mjerenja, uključujući dubinu memorije do 200 Mpts po kanalu. Zahvaljujući velikoj memoriji, visoka frekvencija uzorkovanja može se održati čak i pri niskim vremenskim postavkama. Brzina ažuriranja valnog oblika je do 200 000 WFM/s, a segmentirana memorija može snimiti i analizirati do 490 000 segmenata.
Za precizna mjerenja, GDS-3000A ima funkciju finog skaliranja. To omogućuje fino podešavanje vertikalne skale kako bi se optimalno pokrilo mjerno područje i time poboljšala točnost mjerenja. Zaslon od 10,2 inča (259 mm) i način akvizicije visoke rezolucije omogućuju signale s niskim šumom čak i pri mjerenjima velike propusnosti.
Osim toga, serija nudi ulazne impedancije od 1 MΩ i 50 Ω, koje se mogu podesiti prema zahtjevima mjerenja kako bi se osiguralo optimalno usklađivanje impedancije. Funkcija pretraživanja brzo pronalazi signale koji odgovaraju uvjetima ispitivanja. Funkcija označavanja kursora omogućuje korisnicima jasno očitavanje napona (ili struje), vremena i delta podataka svake mjerne točke. Funkcija indikatora prikazuje raspon mjerenja u odgovarajućem dijelu valnog oblika.
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Mrežni kabel
- Pasivne sonde (osciloskopske sonde): 4 komada modela GTP-501R (500 MHz, omjer podjele 10:1), po jedna za svaki kanal.
- Kratki vodič
- Potvrda o kalibraciji
