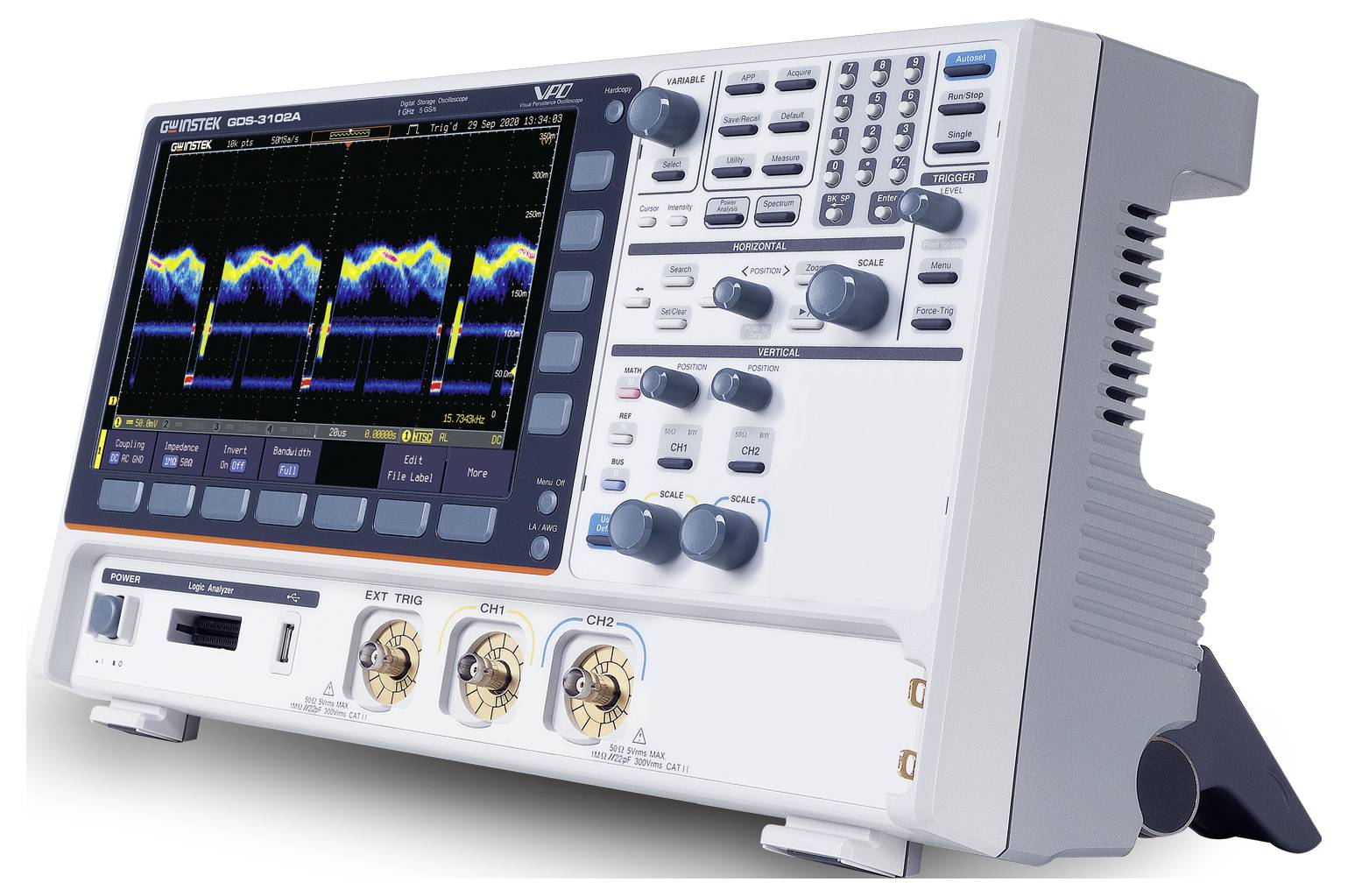

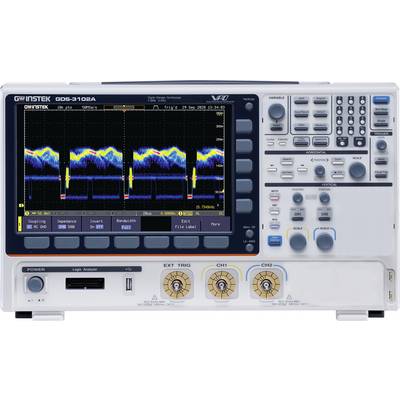

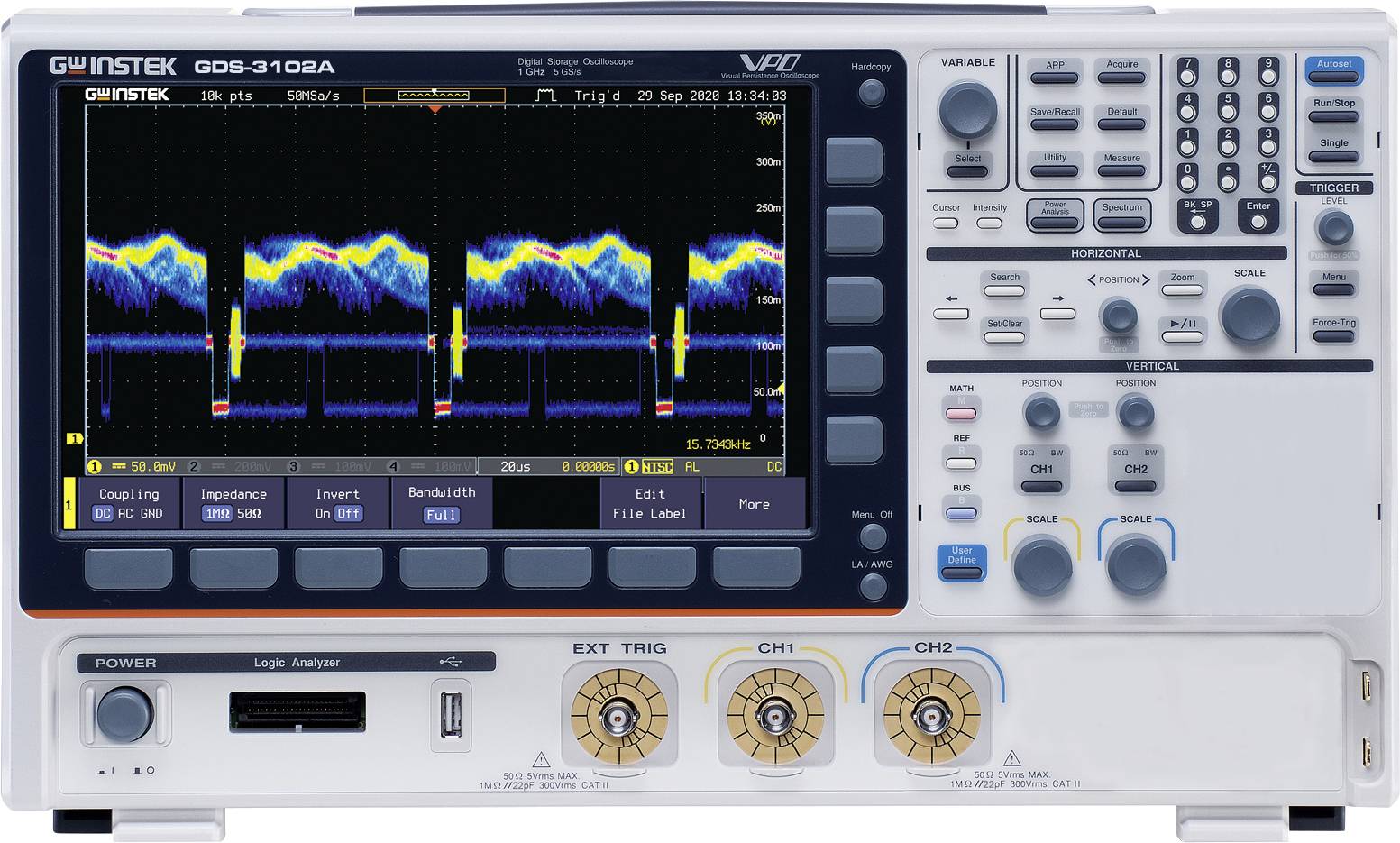

GW Instek GDS-3102A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (6.005,00 € / komad)
6.005,00 €
sa PDV-om
Istaknuti proizvodi i detalji
GW Instek GDS-3102A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit 1 St.
- 1 GHz
- Broj analognih ulaza maks. 2
Tehnički podaci
- Integrirani dvokanalni generator proizvoljnih funkcija (AWG) od 25 MHz
- Dvokanalni analizator spektra (DC do 2,5 GHz) sa spektrogramskom funkcijom
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
1 GHz
- Razina uzorkovanja po kanalu
5 GSa/s
- Prikaz
10,2-inčni TFT LCD WVGA zaslon u boji, rezolucija 800 x 480 piksela
- Razlučivost
8 Bit
- Veličina ekrana
10.2 palac
- Vremenska osnova
1 ns/div do 1000 s/div
- Broj analognih ulaza maks.
2
tvornički standard (vlastiti)
- Kategorija mjerenja
CAT II
- Vertikalni otklon
1 - 10000 mV
- Ulazna impendacija
1 MΩ
- Ulazna veza
AC, DC, GND
- Ulazni napon
300 V
- Opskrba naponom
100 - 240 V/AC
- dim.
(D x Š x V) 113.8 x 420 x 253 mm
- Težina
4.6 kg
- Broj digitalnih ulaza maks.
16
- Prikaz
800 x 380 piksel
- Kalibracija
Tvornička kalibracija
- Širina
420 mm
- Visina
253 mm
- Dužina
113.8 mm
- Sučelja
USB domaćin
USB 3.1 utikač C
LAN
RS-232
VGA utičnica
- Dubina memorije/kanala
200 Mpts
- Tip
GDS-3102A
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 3558038 GW Instek GDS-3102A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 3558038 GW Instek GDS-3102A digitalni osciloskop 1 GHz 5 GSa/s 200 Mpts 8 Bit 1 St.
Opis
Digitalni osciloskopi za pohranu podataka serije GDS-3000A dostupni su u modelima od 1 GHz s opcijama logičkih analizatora s 2, 4 i 16 kanala. Serija nudi kapacitet pohrane do 200 Mpts po kanalu, brzinu uzorkovanja od 5 Gsa/s (pola kanala) ili 2,5 Gsa/s (ukupno kanala). TFT LCD zaslon od 10,2 inča (259 mm) ima način prikaza u boji.
GDS-3000A nudi brojne značajke i specifikacije za osciloskopska mjerenja, uključujući dubinu memorije do 200 Mpts po kanalu. Zahvaljujući velikoj memoriji, visoka frekvencija uzorkovanja može se održati čak i pri niskim vremenskim postavkama. Brzina ažuriranja valnog oblika je do 200 000 WFM/s, a segmentirana memorija može snimiti i analizirati do 490 000 segmenata.
Za precizna mjerenja, GDS-3000A ima funkciju finog skaliranja. To omogućuje fino podešavanje vertikalne skale kako bi se optimalno pokrilo mjerno područje i time poboljšala točnost mjerenja. Zaslon od 10,2 inča (259 mm) i način akvizicije visoke rezolucije omogućuju signale s niskim šumom čak i pri mjerenjima velike propusnosti.
Osim toga, serija nudi ulazne impedancije od 1 MΩ i 50 Ω, koje se mogu podesiti prema zahtjevima mjerenja kako bi se osiguralo optimalno usklađivanje impedancije. Funkcija pretraživanja brzo pronalazi signale koji odgovaraju uvjetima ispitivanja. Funkcija označavanja kursora omogućuje korisnicima jasno očitavanje napona (ili struje), vremena i delta podataka svake mjerne točke. Funkcija indikatora prikazuje raspon mjerenja u odgovarajućem dijelu valnog oblika.
Ovaj tekst je strojno preveden.
GDS-3000A nudi brojne značajke i specifikacije za osciloskopska mjerenja, uključujući dubinu memorije do 200 Mpts po kanalu. Zahvaljujući velikoj memoriji, visoka frekvencija uzorkovanja može se održati čak i pri niskim vremenskim postavkama. Brzina ažuriranja valnog oblika je do 200 000 WFM/s, a segmentirana memorija može snimiti i analizirati do 490 000 segmenata.
Za precizna mjerenja, GDS-3000A ima funkciju finog skaliranja. To omogućuje fino podešavanje vertikalne skale kako bi se optimalno pokrilo mjerno područje i time poboljšala točnost mjerenja. Zaslon od 10,2 inča (259 mm) i način akvizicije visoke rezolucije omogućuju signale s niskim šumom čak i pri mjerenjima velike propusnosti.
Osim toga, serija nudi ulazne impedancije od 1 MΩ i 50 Ω, koje se mogu podesiti prema zahtjevima mjerenja kako bi se osiguralo optimalno usklađivanje impedancije. Funkcija pretraživanja brzo pronalazi signale koji odgovaraju uvjetima ispitivanja. Funkcija označavanja kursora omogućuje korisnicima jasno očitavanje napona (ili struje), vremena i delta podataka svake mjerne točke. Funkcija indikatora prikazuje raspon mjerenja u odgovarajućem dijelu valnog oblika.
Ovaj tekst je strojno preveden.
Izvedba
- Pasivna sonda: 2x GTP-501R (500 MHz, 10:1 pasivna sonda) – jedna po kanalu
- Kabel za napajanje (glavni kabel)
- Korisnički priručnik (na CD-u ili u tiskanom obliku)
- 1x USB kabel za spajanje na računalo
