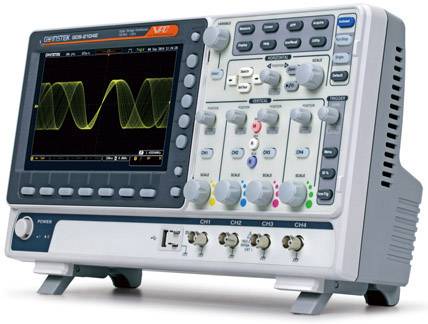

Slika slična
GW Instek GDS-2202E digitalni osciloskop Kalibriran po (DakkS akreditirani laboratorij (dakks)) 200 MHz 2-kanalni 1 GSa/
EAN:
Šifra proizvođača:
Kataloški br.:
Istaknuti proizvodi i detalji
GW Instek GDS-2202E digitalni osciloskop Kalibriran po (DakkS akreditirani laboratorij (dakks)) 200 MHz 2-kanalni 1 GSa/s 10 Mpts 8 Bit digitalni osciloskop s memorijom (ods) 1 St.
- 200 MHz
- Broj analognih ulaza maks. 2
Tehnički podaci
- Duljina snimanja: 10 Mps
- Vrijeme uspona: ≤ 1,75 ns
- Vrsta proizvoda
digitalni osciloskop
- Pojasna širina
200 MHz
- Razina uzorkovanja po kanalu
1 GSa/s
- Razlučivost
8 Bit
- Veličina ekrana
20.32 cm
- Određene značajke osciloskopa
digitalni osciloskop s memorijom (ods)
- Vremenska osnova
1 n - 100 s / div
- Broj analognih ulaza maks.
2
DakkS akreditirani laboratorij (dakks)
- Kategorija mjerenja
CAT I
- Ulazna veza
AC, DC, GND
- Ulazni napon
300 V
- Opskrba naponom
100 V / AC, 240 V/AC
- dim.
(D x Š x V) 127.3 x 384 x 208 mm
- Težina
2.8 kg
- Prikaz
800 piksela x 480 piksel
- Širina
384 mm
- Visina
208 mm
- Dužina
127.3 mm
- Sučelja
LAN
USB
- Dubina memorije/kanala
10 Mpts
- Tip
GDS-2202E
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2468956 GW Instek GDS-2202E digitalni osciloskop Kalibriran po (DakkS akreditirani laboratorij (dakks)) 200 MHz 2-kanalni 1 GSa/
Opis
GDS-2000E digitalni osciloskop nudi propusnost od 200MHz, 100MH i 70MHz. Dvokanalni model nudi brzinu uzorkovanja u realnom vremenu od 1GSa / s za svaki kanal. Četverokanalni model nudi maksimalnu brzinu uzorkovanja u stvarnom vremenu od 1GSa / s. 8-inčni 800 * 480 TFT LCD zaslon i minimalni okomiti raspon od 1 mV / div omogućuju GDS-2000E seriji mjerenje složenih slabih signala i jasan prikaz rezultata mjerenja.
Što se tiče dubine memorije, digitalni osciloskop GDS-2000E serije 10M pruža veliku memoriju korisnicima za potpuno prisjećanje i analizu valnih oblika. Korisnici mogu odabrati dubinu memorije 1K, 10K, 100K, 1M ili 10M na temelju potreba aplikacije. Mala dubina memorije, koja ide ruku pod ruku s velikom brzinom uzorkovanja, omogućuje promatranje valnih oblika koji se brzo mijenjaju. S druge strane, velika dubina memorije poželjna je za kontinuirano mijenjanje valnih oblika. Serija GDS-2000E opremljena je pretraživanjem valnog oblika i segmentnim memorijskim funkcijama za proširenje fleksibilnih aplikacija 10M memorije. Segmentirana memorija može se podijeliti na najviše 29 000 odjeljaka kako bi korisnici zaobišli sve nevažne valne oblike kako bi brzo pronašli sve potrebne valne oblike. Ova značajka omogućuje spremanje značajnijih valnih oblika i brzi pregled ciljanih valnih oblika. Funkcija pretraživanja valnog oblika omogućuje korisnicima brzo pretraživanje željenih valnih oblika za potrebne uvjete okidanja.
Ovaj tekst je strojno preveden.
Što se tiče dubine memorije, digitalni osciloskop GDS-2000E serije 10M pruža veliku memoriju korisnicima za potpuno prisjećanje i analizu valnih oblika. Korisnici mogu odabrati dubinu memorije 1K, 10K, 100K, 1M ili 10M na temelju potreba aplikacije. Mala dubina memorije, koja ide ruku pod ruku s velikom brzinom uzorkovanja, omogućuje promatranje valnih oblika koji se brzo mijenjaju. S druge strane, velika dubina memorije poželjna je za kontinuirano mijenjanje valnih oblika. Serija GDS-2000E opremljena je pretraživanjem valnog oblika i segmentnim memorijskim funkcijama za proširenje fleksibilnih aplikacija 10M memorije. Segmentirana memorija može se podijeliti na najviše 29 000 odjeljaka kako bi korisnici zaobišli sve nevažne valne oblike kako bi brzo pronašli sve potrebne valne oblike. Ova značajka omogućuje spremanje značajnijih valnih oblika i brzi pregled ciljanih valnih oblika. Funkcija pretraživanja valnog oblika omogućuje korisnicima brzo pretraživanje željenih valnih oblika za potrebne uvjete okidanja.
Ovaj tekst je strojno preveden.
