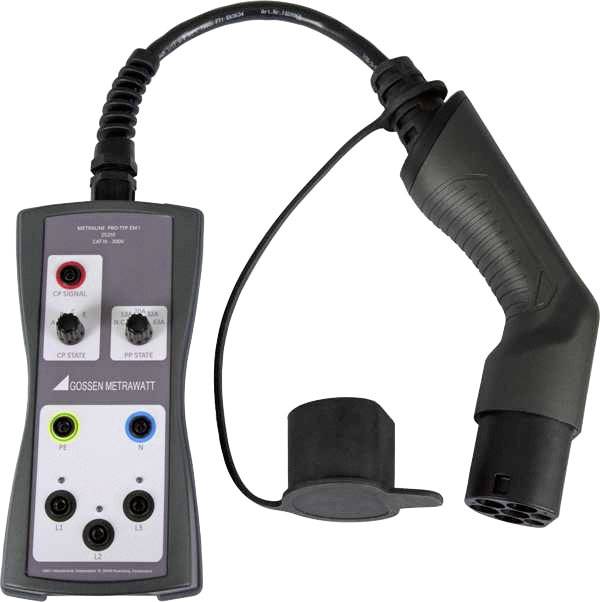

Gossen Metrawatt Z525G METRALINE PRO-TYP EM II 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
4 kom. - zaliha Njemačka
Broj
Ukupno (785,00 € / komad)
785,00 €
sa PDV-om
Dostupno još samo 4 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
1- i 3-fazni ispitni adapter za ispitivanje točaka za punjenje METRALINE PRO-TYP EM II
- 1- i fazni ispitni adapter za provjeru učinkovitosti zaštitnih mjera
- na točkama e-punjenja sa Profitest Master-om, simulacija
- izmišljeno povezana električna vozila, kao i simulacija vozila
- Trenutna ocjena kompleta za punjenje u skladu s IEC 61851-1
- Simulacija vozila (CP)
- Stanja vozila A, B, C i E podešavaju se pomoću okretnih prekidača
- Simulacija kabela (PP)
- različiti kodovi za punjenje kabela s 13 A, 20 A,
- 32 A i 63 A kao i "nije priključen kabel"
- mogu se simulirati pomoću okretnih prekidača
- Simulacija grešaka
- Simulacija kratkog spoja između CP i PE
- preko okretnog prekidača
- Prikaz faznih napona putem LED dioda
- Ovisno o stanici za punjenje, mogu biti aktivne jedna ili tri faze
- Ispitivanje stanica za punjenje s trajno spojenim kablom za punjenje
- zahvaljujući produženom CP ispitivanju
- CP utičnica za procjenu PWM signala
- METRALINE PRO-TIP EM II:
- Spajanje mjernih kabela Profitest Master-a vrši se preko 4 mm sigurnosnih utičnica (L1, L2, L3, N, PE) ili preko dodatne Schuko utičnice
- Ovaj tekst je strojno preveden.
Tehnički podaci
- Pogodno za robnu marku
Gossen Metrawatt
- Težina
795 g
- Kategorija mjerenja
CAT III 300 V
- Prikladno za
GMC-I Profitest
- Širina
105 mm
- Visina
53 mm
- Dužina
210 mm
- Tip
METRALINE PRO-TYP EM II
- UKCA
nije bitno
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2240023 Gossen Metrawatt Z525G METRALINE PRO-TYP EM II 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 2240023 Gossen Metrawatt Z525G METRALINE PRO-TYP EM II 1 St.
Opis
Izvedba
- Funkcije: Simulacija vozila (CP) Prema IEC 61851, stanja A, B, C i E mogu se simulirati. Različita stanja vozila postavljaju se pomoću okretnog prekidača.
- Država A nije povezano vozilo s državom B, ali nije spremno za punjenje Vozila države C spojena i spremna za punjenje, nije potrebno prozračivanje područja punjenja Stanje E greška - kratki spoj CP - PE putem simulacije unutarnjeg diodnog kabela (PP) Različiti kodovi za Mogu se simulirati kablovi za punjenje s 13 A, 20 A, 32 A i 63 A. Također je moguće simulirati stanje "bez kabela".
- Različiti kablovi za punjenje simuliraju se prebacivanjem različitih otpora između PP i PE pomoću rotacijske sklopke. Prema IEC 61851, moguće su sljedeće vrijednosti: Nema kabela 0 Ω 13 A kabel 1,5 kΩ 20 A kabel 680 Ω 32 A kabel 220 Ω 63 A kabel 100 Ω
Isporuka uključuje
- 1x testni adapter PRO-TYP EM II
- 1 upute za rukovanje
