Name: Gossen Metrawatt Z270M Z270M 1 St.
Brand: Gossen Metrawatt
SKU: 2301602
Availability: InStock

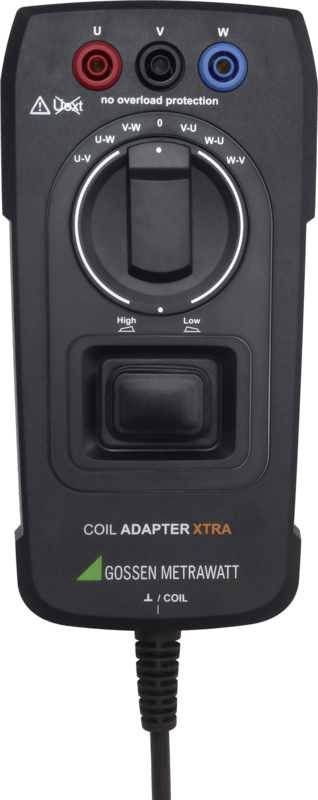

Crni električni adapter za mjerenje, marke 'Gossen Metrawatt', s priključcima označenim bojom (U, V, W).

Dostava čet,15.10.

1 kom. - zaliha Njemačka

Broj

kom. - zaliha Njemačka

Ukupno (519,00 € / komad)

519,00 €

uklj. PDV

samo 35,86 €

Dostupno još samo 1 kom. - zaliha Njemačka

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

COIL adapter XTRA za ispitivanje kratkim zaokretom u vezi s Metrahit IM serijom

Adapter za otkrivanje međukretnih smetnji na induktivitetima od 10 mikroH do 5H
Zajedno sa sljedećim multimetrima, COIL adapter XTRA omogućuje poluautomatsko mjerenje kratkog spoja
METRAHIT U XTRI
METRAHIT U E-POGONU
Prijave
Ako se problem pojavi s električnim strojem, to može biti zbog električnog ili mehaničkog uzroka. To su električno greške u namotima ili upravljačkoj ili elektroničkoj struji. Mjerenje otpora izolacije otkriva izolacijske kvarove između namota i kućišta. Najjednostavniji način prepoznavanja međukretnih kvarova unutar namota je međusobna usporedba električnih svojstava namota višefaznih strojeva. S METRAHIT IM XTRA ili E-DRIVE i adapterom zavojnice XTRA, to se radi s naponom umaka od 1000 V, takozvanim testom prenaponskog udara. Ovo također pouzdano otkriva pogreške koje se javljaju samo kada se primijeni radni napon.
Ispitivanje radi na namotima s induktivitetom od 10 mikroH do 5 H, što odgovara nazivnim snagama od približno 160 VA do 80 MVA za trofazne strojeve s nazivnim naponom 400 V. Postupak ispitivanja je poluautomatski za trofazne strojeve. Nakon spajanja na UVW veze, test se provodi rotacijskim prekidačem, a efekti ostatka mogu se također nadoknaditi.
Za višefazne električne motore i generatore, npr. DIN trofazne motore, uspoređivanjem rezultata mjerenja odmah se prepoznaju asimetrije u namotima i omogućuju procjenu kratkog namota.
Za jednofazne električne motore i generatore ispitivanje se izvodi usporedbom s poznatom zadanom vrijednošću.

Tehnički podaci

Pogodno za robnu marku: Gossen Metrawatt

Izvedba: Otkrivanje kvarova namotaja u vezi sa serijom Metrahit IM

Težina: 365 g

Prikladno za: GMC-I METRAHIT Series

Širina: 170 mm

Visina: 10 mm

Dužina: 170 mm

Tip: Z270M

UKCA: da

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 2301602 Gossen Metrawatt Z270M Z270M 1 St.

Opis

Tehničke značajke Intervalno mjerenje kratkog spoja u području induktiviteta s adapterom Z270M: 10 mikroH do 5 H Adapter Z270M univerzalno je pogodan za mnoge električne strojeve različitih klasa izvedbe. Za DIN standardne motore to odgovara izlazu od približno 160 VA do približno 80 MVA.
Istodobno spajanje na 3 namota Rotacijski prekidač za odabir preokreta polarizacije namota s rotacijskim prekidačem 2 u rasponu induktiviteta 10 mikro H ... 50 mH 5 mH ... 5 H Kombinirani konektor za ETRAHIT IM Automatska signalizacija položaja okretnog prekidača na METRAHIT IM Grafički prikaz rezultata mjerenja na METRAHIT IM

Ovaj tekst je strojno preveden.
