Kupi Gossen Metrawatt SC50-E 800/5A 0,5VA Kl.0,5 42 mm U542F kabelski pretvarač struje Primarna struja 800 A Sekundarna struj

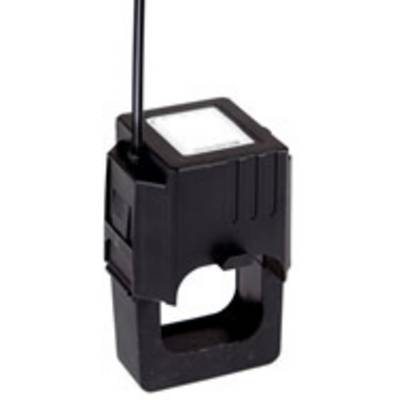

Crni električni strujni senzor s pravokutnim kućištem i kabelom. Uglavnom se koristi u industrijskim primjenama.

Senzor je učvršćen na cijev kako bi se mjerio protok. Kabel vodi do elektronike za prijenos podataka.

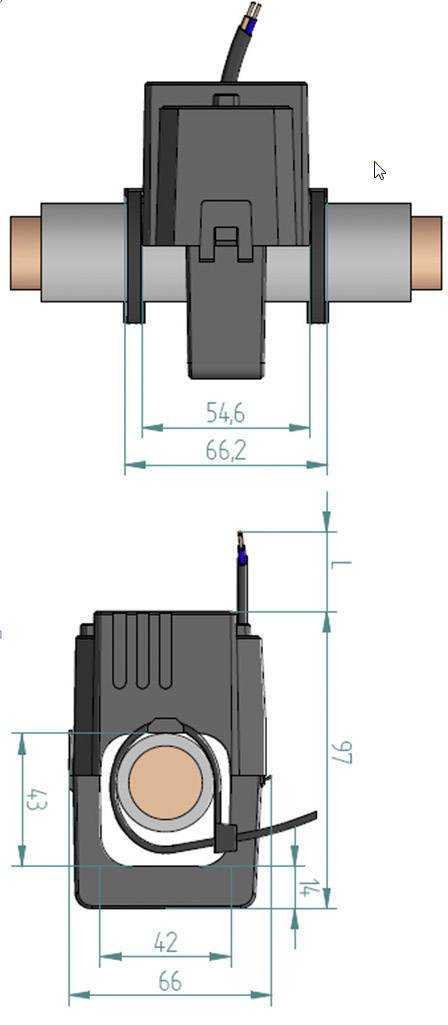

Tehnički nacrt ventila s dimenzijama: širina 66,2 mm, visina 97 mm. Detaljni pogled odozgo i sprijeda.

1/3

Tehnički list (PDF)

Dostava čet, 5.11.

Broj

kom. - zaliha Njemačka

Ukupno (144,99 € / komad)

144,99 €

sa PDV-om

samo 11,27 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

Gossen Metrawatt SC50-E 800/5A 0,5VA Kl.0,5 42 mm kabelski pretvarač struje Primarna struja 800 A Sekundarna struja 5 A Ø provoda vodiča:42 mm 1 St.

Ulazna struja 800 A
Izlazna struja 5 A
Ø provoda vodiča 42 mm

Tehnički podaci

800 / 5A
Primarna struja 800 A
Sekundarna struja 5 A
Snaga 0,5 VA
Priključni kabel
Klasa točnosti 0,5
Tip SC50-E 800 / 5A 0,5VA Kl.0.5
Težina 450 g
Širina 54,6 mm
Visina 97 mm
Uvodnik vodova Ø 42 mm

Vrsta proizvoda: kabelski pretvarač struje

Primarna struja: 800 A

Sekundarna struja: 5 A

: 0.5 VA

Ø provoda vodiča: 42 mm

Tip: SC50-E 800/5A 0,5VA Kl.0,5 42 mm

dim.: (D x Š x V) 66 x 54.6 x 97 mm

Težina: 450 g

Izlazna struja: 5 A

Ulazna struja: 800 A

Širina: 54.6 mm

Visina: 97 mm

Dužina: 66 mm

Varijante(Sve stavke su sa PDV-om, plus dostava)

Primarna struja

Snaga

Sekundarna struja

Vrsta proizvoda

Ø provoda vodiča

Gossen Metrawatt SC30 60/1A 0,2VA Kl.3 18 mm U118A kabelski pretvarač struje Primarna struja 60 A Sekundarna struja 1 A Ø provoda vodiča:18 mm 1 St.

Kataloški br.:1344442

60 A

0.2 VA

1 A

kabelski pretvarač struje

18 mm

Gossen Metrawatt SC30 75/1A 0,2VA Kl.3 18 mm U118B kabelski pretvarač struje Primarna struja 75 A Sekundarna struja 1 A Ø provoda vodiča:18 mm 1 St.

Kataloški br.:1344443

75 A

0.2 VA

1 A

kabelski pretvarač struje

18 mm

Gossen Metrawatt SC30 100/1A 0,2VA Kl.3 18 mm U118C kabelski pretvarač struje Primarna struja 100 A Sekundarna struja 1 A Ø provoda vodiča:18 mm sklopiva montaža 1 St.

Kataloški br.:1344444

100 A

0.2 VA

1 A

kabelski pretvarač struje

18 mm

Gossen Metrawatt SC30 125/1A 0,2VA Kl.3 18 mm U118D kabelski pretvarač struje Primarna struja 125 A Sekundarna struja 1 A Ø provoda vodiča:18 mm 1 St.

Kataloški br.:1344445

125 A

0.2 VA

1 A

kabelski pretvarač struje

18 mm

Gossen Metrawatt SC30 150/1A 0,2VA Kl.3 18 mm U118E kabelski pretvarač struje Primarna struja 150 A Sekundarna struja 1 A Ø provoda vodiča:18 mm 1 St.

Kataloški br.:1344446

150 A

0.2 VA

1 A

kabelski pretvarač struje

18 mm

Gossen Metrawatt SC30 200/1A 0,2VA Kl.1 18 mm U118F kabelski pretvarač struje Primarna struja 200 A Sekundarna struja 1 A Ø provoda vodiča:18 mm 1 St.

Kataloški br.:1344447

200 A

0.2 VA

1 A

kabelski pretvarač struje

18 mm

Gossen Metrawatt SC30 250/1A 0,2VA Kl.1 18 mm U118G kabelski pretvarač struje Primarna struja 250 A Sekundarna struja 1 A Ø provoda vodiča:18 mm 1 St.

Kataloški br.:1344448

250 A

0.2 VA

1 A

kabelski pretvarač struje

18 mm

Gossen Metrawatt SC40-B 100/1A 0,2VA Kl.1 18 mm U118H kabelski pretvarač struje Primarna struja 100 A Sekundarna struja 1 A Ø provoda vodiča:18 mm 1 St.

Kataloški br.:1344449

100 A

0.2 VA

1 A

kabelski pretvarač struje

18 mm

Gossen Metrawatt SC40-B strujni transformator

Kataloški br.:1344450

125 A

0.2 VA

1 A

kabelski pretvarač struje

18 mm

Gossen Metrawatt SC40-B 150/1A 0,2VA Kl.1 18 mm U118J kabelski pretvarač struje Primarna struja 150 A Sekundarna struja 1 A Ø provoda vodiča:18 mm 1 St.

Kataloški br.:1344451

150 A

0.2 VA

1 A

kabelski pretvarač struje

18 mm

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1344479 Gossen Metrawatt SC50-E 800/5A 0,5VA Kl.0,5 42 mm U542F kabelski pretvarač struje Primarna struja 800 A Sekundarna struj

Upute za rad i sigurnost

Upute za rad i sigurnost 1344479 Gossen Metrawatt SC50-E 800/5A 0,5VA Kl.0,5 42 mm U542F kabelski pretvarač struje Primarna struja 800 A Sekundarna struj

Opis

Zahvaljujući svom kompaktnom dizajnu, transformatori za pretvaranje struje kabela posebno su pogodni za upotrebu na mjestima koja su teško dostupna i gdje je prostor ograničen. Polovine dijeljive jezgre također olakšavaju postavljanje na kabel ili na vodilicu. Gdje god je prekid trenutnog puta problematičan ili se mjerni uređaj mora jednostavno montirati, kablovski transformatori pretvaranja struje su pravi izbor. Sigurna ugradnja primarnog kabela u strujni transformator zajamčena je dizajnom, a potvrđuje se jasno zvučni "kliknuti zvuk". Dvije isporučene kabelske veze otporne na UV zrake također učvršćuju pretvarač.
Uvjeti okoliša
Mjesto ugradnje u zatvorenom prostoru
Temperatura okoline –10 ° C ... + 55 ° C
Temperature skladištenja –20 ° C ... + 70 ° C
Relativna vlaga 5% ... 85%, bez kondenzacije
Stupanj nečistoće: 2
Vrsta zaštite IP20
Uvjeti uporabe
IEC 61869-2: 2012 standard
Nazivna toplinska kratkotrajna struja (Ith) 60 x Ipr / 1s
Nazivna toplinska kontinuirana struja (Icth) 100%
Nazivna razina izolacije 0,72 / 3 / - kV
Nazivna frekvencija 50/60 Hz
Klasa izolacije E (120 ° C)
Materijal kućišta PA 6.6, UL94: V2

Ovaj tekst je strojno preveden.

Isporuka uključuje

Gossen Metrawatt SC50-E strujni transformator
