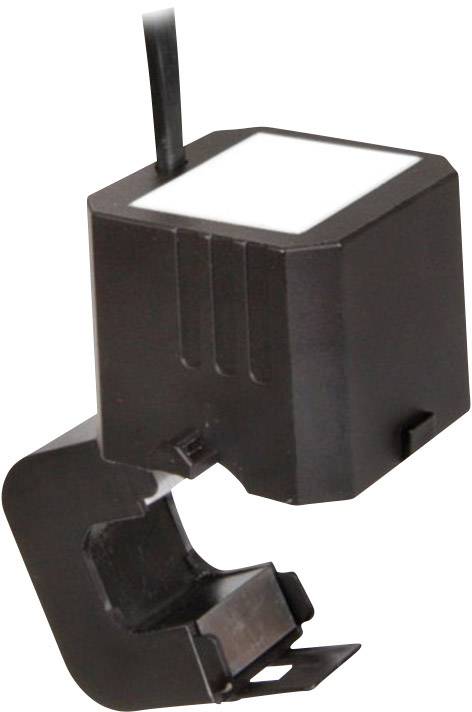

Gossen Metrawatt SC40-C 200/1A 0,2VA Kl.1 28 mm U128A kabelski pretvarač struje Primarna struja 200 A Sekundarna struja
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
18 kom. - zaliha Njemačka
Prikaži alternative
Broj
Ukupno (104,99 € / komad)
104,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- 200 / 1A
- Primarna struja 200 A
- Sekundarna struja 1 A
- Snaga 0,2 VA
- Priključni kabel
- Klasa točnosti 1
- Tip SC40-C 200 / 1A 0,2VA klasa 1
- Masa 360 g
- Širina 44,5 mm
- Visina 67,2 mm
- Uvodnik vodova Ø 28 mm
- Vrsta proizvoda
kabelski pretvarač struje
- Primarna struja
200 A
- Sekundarna struja
1 A
- Tip
SC40-C 200/1A 0,2VA Kl.1 28 mm

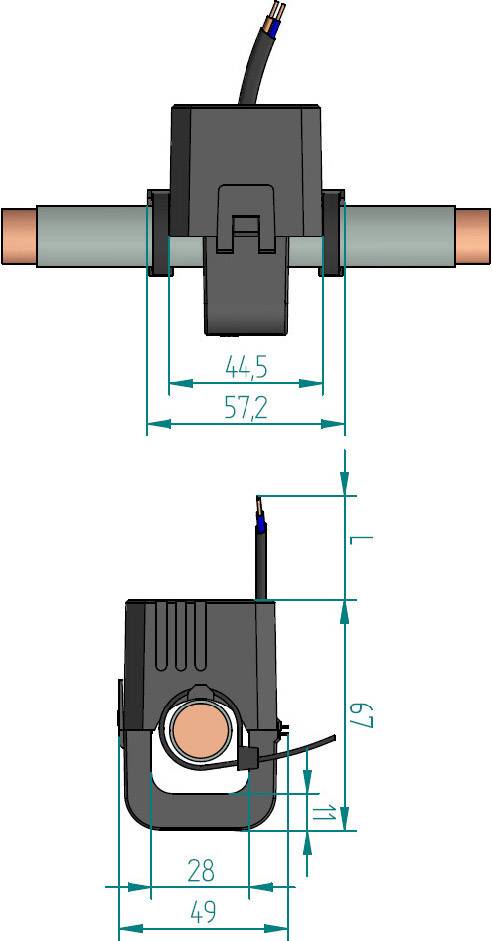

- dim.
(D x Š x V) 49 x 44.5 x 67.2 mm
- Težina
360 g
- Širina
44.5 mm
- Visina
67.2 mm
- Dužina
49 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1344454 Gossen Metrawatt SC40-C 200/1A 0,2VA Kl.1 28 mm U128A kabelski pretvarač struje Primarna struja 200 A Sekundarna struja
Upute za rad i sigurnost
Upute za rad i sigurnost 1344454 Gossen Metrawatt SC40-C 200/1A 0,2VA Kl.1 28 mm U128A kabelski pretvarač struje Primarna struja 200 A Sekundarna struja
Opis
Zahvaljujući svom kompaktnom dizajnu, transformatori za pretvaranje struje kabela posebno su pogodni za upotrebu na mjestima koja su teško dostupna i gdje je prostor ograničen. Polovine dijeljive jezgre također olakšavaju postavljanje na kabel ili na vodilicu. Gdje god je prekid trenutnog puta problematičan ili se mjerni uređaj mora jednostavno montirati, kablovski transformatori pretvaranja struje su pravi izbor. Sigurna ugradnja primarnog kabela u strujni transformator zajamčena je dizajnom, a potvrđuje se jasno zvučni "kliknuti zvuk". Dvije isporučene kabelske veze otporne na UV zrake također učvršćuju pretvarač.
Uvjeti okoliša
Mjesto ugradnje u zatvorenom prostoru
Temperatura okoline –10 ° C ... + 55 ° C
Temperature skladištenja –20 ° C ... + 70 ° C
Relativna vlaga 5% ... 85%, bez kondenzacije
Stupanj nečistoće: 2
Vrsta zaštite IP20
Uvjeti uporabe
IEC 61869-2: 2012 standard
Nazivna toplinska kratkotrajna struja (Ith) 60 x Ipr / 1s
Nazivna toplinska kontinuirana struja (Icth) 100%
Nazivna razina izolacije 0,72 / 3 / - kV
Nazivna frekvencija 50/60 Hz
Klasa izolacije E (120 ° C)
Materijal kućišta PA 6.6, UL94: V2
Ovaj tekst je strojno preveden.
Uvjeti okoliša
Mjesto ugradnje u zatvorenom prostoru
Temperatura okoline –10 ° C ... + 55 ° C
Temperature skladištenja –20 ° C ... + 70 ° C
Relativna vlaga 5% ... 85%, bez kondenzacije
Stupanj nečistoće: 2
Vrsta zaštite IP20
Uvjeti uporabe
IEC 61869-2: 2012 standard
Nazivna toplinska kratkotrajna struja (Ith) 60 x Ipr / 1s
Nazivna toplinska kontinuirana struja (Icth) 100%
Nazivna razina izolacije 0,72 / 3 / - kV
Nazivna frekvencija 50/60 Hz
Klasa izolacije E (120 ° C)
Materijal kućišta PA 6.6, UL94: V2
Ovaj tekst je strojno preveden.
Isporuka uključuje
- Gossen Metrawatt SC40-C strujni transformator
