Gossen Metrawatt METRISO TECH mjerač izolacije Kalibriran po (DakkS akreditirani laboratorij (dakks)) 50 V, 100 V, 250 V

EAN:
Šifra proizvođača:
Kataloški br.:

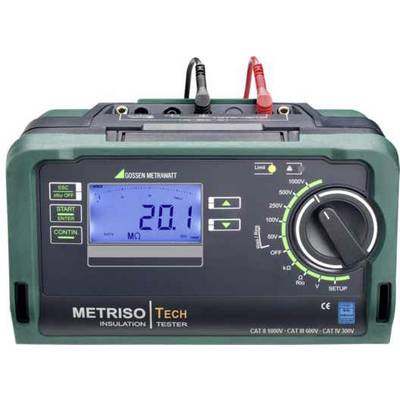

Digitalni mjerni uređaj za izolaciju s prikazom '20,1 MΩ', okretnim gumbom za podešavanje napona (od 50 V do 1000 V) i priključcima za kablove.

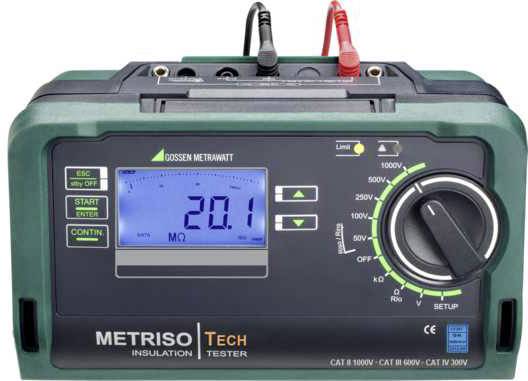

Digitalni mjerni uređaj za izolaciju s prikazom '20,1 MΩ', okretnim gumbom za podešavanje napona (od 50 V do 1000 V) i priključcima za kablove.
Gossen Metrawatt

Više informacija

Savjetnik za

  • Kalibracija - što je to, tko to treba?
Tehnički list (PDF)
Dostava pet, 16.10.

1 kom. - zaliha Njemačka

Broj

Ukupno (1.595,00 € / komad)
1.595,00 €
sa PDV-om
Dostupno još samo 1 kom. - zaliha Njemačka
Uključena je politika povrata u roku od 14 dana
Obrazac za prijavu nezakonitog sadržaja
  • Istaknuto i detalji
  • Tehnički podaci
  • Varijante
  • Dokumenti i preuzimana
  • Opis
  • Isporuka uključuje
  • Često se kupuje zajedno
  • Pribor

Istaknuti proizvodi i detalji

Gossen Metrawatt METRISO TECH mjerač izolacije Kalibriran po (DakkS akreditirani laboratorij (dakks)) 50 V, 100 V, 250 V, 500 V, 1000 V 199 GΩ

  • Visoko precizna izolacija, uređaj za mjerenje niskog otpora i napona
  • Kompaktan i robustan za grube usluge i laboratorijsku upotrebu
  • Crno-bijeli logotip s riječima 'akreditiran' i 'kalibriran' jedna iznad druge velikim slovima.

Tehnički podaci

Vrsta proizvoda

mjerač izolacije

Ispitni napon

50 V

100 V

250 V

500 V

1000 V

Mjerna funkcija

izolacijski otpor

DakkS akreditirani laboratorij (dakks)

Opskrba naponom

8 AA baterija

Težina

1.4 kg

Vrsta prikaza

digitalni

digitalni (LCD)

Izolacijski otpor (maks.)

199 GΩ

Mjerno područje napona (maks.)

1000 V

Mjerno područje napona (min.)

50 V

Kategorija mjerenja

CAT II 1000 V

CAT III 600 V

CAT IV 300 V

UKCA

nije bitno

Varijante(Sve stavke su sa PDV-om, plus dostava)

Kalibriran po
Ispitni napon

Gossen Metrawatt METRISO TECH mjerač izolacije Kalibriran po (DakkS akreditirani laboratorij (dakks)) 50 V, 100 V, 250 V, 500 V, 1000 V 199 GΩ
Gossen Metrawatt METRISO TECH mjerač izolacije Kalibriran po (DakkS akreditirani laboratorij (dakks)) 50 V, 100 V, 250 V, 500 V, 1000 V 199 GΩ

1625634


Ovaj proizvod
DakkS akreditirani laboratorij (dakks)
50 V100 V250 V500 V1000 V
Gossen Metrawatt METRISO PRIME 10 mjerač izolacije 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ
Gossen Metrawatt METRISO PRIME 10 mjerač izolacije 50 V, 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V 40 TΩ

1625569


tvornički standard (vlastiti)
50 V100 V250 V500 V1000 V2500 V5000 V10000 V
Gossen Metrawatt METRISO PRIME mjerač izolacije 100 V, 250 V, 500 V, 1000 V, 1500 V, 2000 V, 2500 V, 5000 V 1 TΩ
Gossen Metrawatt METRISO PRIME mjerač izolacije 100 V, 250 V, 500 V, 1000 V, 1500 V, 2000 V, 2500 V, 5000 V 1 TΩ

1625573


tvornički standard (vlastiti)
100 V250 V500 V1000 V1500 V2000 V2500 V5000 V
Gossen Metrawatt METRISO PRIME Set mjerač izolacije 100 V, 250 V, 500 V, 1000 V, 1500 V, 2000 V, 2500 V, 5000 V 1 TΩ
Gossen Metrawatt METRISO PRIME Set mjerač izolacije 100 V, 250 V, 500 V, 1000 V, 1500 V, 2000 V, 2500 V, 5000 V 1 TΩ

1625589


tvornički standard (vlastiti)
100 V250 V500 V1000 V1500 V2000 V2500 V5000 V
Gossen Metrawatt METRISO PRIME mjerač izolacije 100 V, 250 V, 500 V, 1000 V, 1500 V, 2000 V, 2500 V, 5000 V 1 TΩ
Gossen Metrawatt METRISO PRIME mjerač izolacije 100 V, 250 V, 500 V, 1000 V, 1500 V, 2000 V, 2500 V, 5000 V 1 TΩ

1625635


tvornički standard (vlastiti)
100 V250 V500 V1000 V1500 V2000 V2500 V5000 V
Gossen Metrawatt METRISO PRIME Set mjerač izolacije 100 V, 250 V, 500 V, 1000 V, 1500 V, 2000 V, 2500 V, 5000 V 1 TΩ
Gossen Metrawatt METRISO PRIME Set mjerač izolacije 100 V, 250 V, 500 V, 1000 V, 1500 V, 2000 V, 2500 V, 5000 V 1 TΩ

1625636


tvornički standard (vlastiti)
100 V250 V500 V1000 V1500 V2000 V2500 V5000 V
Gossen Metrawatt METRISO BASE mjerač izolacije Kalibriran po (DakkS akreditirani laboratorij (dakks)) 50 V, 100 V, 250 V, 500 V 100 GΩ
Gossen Metrawatt METRISO BASE mjerač izolacije Kalibriran po (DakkS akreditirani laboratorij (dakks)) 50 V, 100 V, 250 V, 500 V 100 GΩ

1625766


DakkS akreditirani laboratorij (dakks)
50 V100 V250 V500 V
Gossen Metrawatt METRISO BASE - Set mjerač izolacije Kalibriran po (DakkS akreditirani laboratorij (dakks)) 50 V, 100 V, 250 V, 500 V 100 GΩ
Gossen Metrawatt METRISO BASE - Set mjerač izolacije Kalibriran po (DakkS akreditirani laboratorij (dakks)) 50 V, 100 V, 250 V, 500 V 100 GΩ

1625767


DakkS akreditirani laboratorij (dakks)
50 V100 V250 V500 V
Gossen Metrawatt METRISO TECH - Set mjerač izolacije Kalibriran po (DakkS akreditirani laboratorij (dakks)) 50 V, 100 V, 250 V, 500 V, 1000 V 200 GΩ
Gossen Metrawatt METRISO TECH - Set mjerač izolacije Kalibriran po (DakkS akreditirani laboratorij (dakks)) 50 V, 100 V, 250 V, 500 V, 1000 V 200 GΩ

1625768


DakkS akreditirani laboratorij (dakks)
50 V100 V250 V500 V1000 V

Dokumenti i preuzimanja

Podatkovna tablica

Podatkovna tablica 1625634 Gossen Metrawatt METRISO TECH mjerač izolacije Kalibriran po (DakkS akreditirani laboratorij (dakks)) 50 V, 100 V, 250 V

Upute za rad i sigurnost

Upute za rad i sigurnost 1625634 Gossen Metrawatt METRISO TECH mjerač izolacije Kalibriran po (DakkS akreditirani laboratorij (dakks)) 50 V, 100 V, 250 V

Opis

Pomoću izolacije i mjernih uređaja niske otpornosti METRISO TECH možete brzo i učinkovito provjeriti zaštitne mjere električnih sustava u skladu s:
DIN VDE 0100
ÖVE-EN 1 (Austrija)
NIV / NIN SEV 1000 (Švicarska)
i druge propise za pojedine zemlje
Mjerenje izolacije prema EN 61557-2 / VDE 0413, dio 2
Mjerenje niskog otpora prema EN 61557-4 / VDE 0413, dio 4
Mjerenje napona do 1000 V.
aplikacije
Uređaji za mjerenje izolacije pogodni su za sljedeće zadatke:
Mjerenje otpornosti izolacije uređaja i sustava bez napona do 1000 V.
Provjerite otpor uzemljivača, zaštitnih i ravnotežnih vodiča
Provjera mjernih predmeta na odsutnost napona
Ispitivanje vodljivosti podnih obloga u odnosu na elektrostatičke naboje (pri korištenju zaštićenih ispitnih vodiča) - EN 1081.

Ovaj tekst je strojno preveden.

Izvedba

  • Digitalni i analogni zaslon s pozadinskim osvjetljenjem Inteligentni filtar - o mjerenju i precizan spoj pri mjerenju otpora visokog otpora sa: - otkucajima, tj. Kompenzacijom smetnji od 16 2/3 Hz i 50 Hz - prigušivanjem kapacitivnih utjecaja uključujući opskrbne vodove - suzbijanjem električnog polja utjecaja signalizacije Opasni napon zbog LED akustične signalizacije kada su prekoračene granične vrijednosti Vanjska detekcija napona u položaju prekidača OFF Prenaponska zaštita - štiti instrument u slučaju slučajnog spajanja na mrežni napon. VDE 0105-100 Mjerenja Mjerni rasponi Riso 10 k ... 200 GOhm Riso U = 50, 100, 250, 500/1000 V R 10 O ... 10 kOhm RLO 0,01 ... 10 ohm U 0 ... Funkcije prikaza 500/1000 V Zaslon s pozadinskim osvjetljenjem Ograničenje LED ograničenja (zeleno / crveno) za: dodatno. akustična signalizacija, granične vrijednosti prema VDE 0100 Riso, RLO LED za opasnosti od dodira. Napon (kad je isključen) LCD simbol za vanjski napon Prikaz stanja baterije Posebne funkcije Ispuštanje kapacitivnih ispitnih objekata Sigurnosno isključivanje (UBatt manje od 8 V) Mjerna kategorija CAT II 1000V, III 600V Kategorija mjerenja CAT III 600V, IV 300V Ugrađeni test otpornik 10 MO DAkkS kalibracijski certifikat uključen

Isporuka uključuje

  • 1 uređaj za mjerenje izolacije i otpora
  • 1 DAkkS kalibracijski certifikat
  • 1 set baterija
  • 1 remen
  • 1 isječak krokodila
  • 1 kabelski set KS17-4
  • 1 kratka uputstva za upotrebu
  • 1 Dopuna sigurnosnih podataka

Napomene

Opis

Pomoću izolacije i mjernih uređaja niske otpornosti METRISO TECH možete brzo i učinkovito provjeriti zaštitne mjere električnih sustava u skladu s:
DIN VDE 0100
ÖVE-EN 1 (Austrija)
NIV / NIN SEV 1000 (Švicarska)
i druge propise za pojedine zemlje
Mjerenje izolacije prema EN 61557-2 / VDE 0413, dio 2
Mjerenje niskog otpora prema EN 61557-4 / VDE 0413, dio 4
Mjerenje napona do 1000 V.
aplikacije
Uređaji za mjerenje izolacije pogodni su za sljedeće zadatke:
Mjerenje otpornosti izolacije uređaja i sustava bez napona do 1000 V.
Provjerite otpor uzemljivača, zaštitnih i ravnotežnih vodiča
Provjera mjernih predmeta na odsutnost napona
Ispitivanje vodljivosti podnih obloga u odnosu na elektrostatičke naboje (pri korištenju zaštićenih ispitnih vodiča) - EN 1081.

Ovaj tekst je strojno preveden.

Izvedba

  • Digitalni i analogni zaslon s pozadinskim osvjetljenjem Inteligentni filtar - o mjerenju i precizan spoj pri mjerenju otpora visokog otpora sa: - otkucajima, tj. Kompenzacijom smetnji od 16 2/3 Hz i 50 Hz - prigušivanjem kapacitivnih utjecaja uključujući opskrbne vodove - suzbijanjem električnog polja utjecaja signalizacije Opasni napon zbog LED akustične signalizacije kada su prekoračene granične vrijednosti Vanjska detekcija napona u položaju prekidača OFF Prenaponska zaštita - štiti instrument u slučaju slučajnog spajanja na mrežni napon. VDE 0105-100 Mjerenja Mjerni rasponi Riso 10 k ... 200 GOhm Riso U = 50, 100, 250, 500/1000 V R 10 O ... 10 kOhm RLO 0,01 ... 10 ohm U 0 ... Funkcije prikaza 500/1000 V Zaslon s pozadinskim osvjetljenjem Ograničenje LED ograničenja (zeleno / crveno) za: dodatno. akustična signalizacija, granične vrijednosti prema VDE 0100 Riso, RLO LED za opasnosti od dodira. Napon (kad je isključen) LCD simbol za vanjski napon Prikaz stanja baterije Posebne funkcije Ispuštanje kapacitivnih ispitnih objekata Sigurnosno isključivanje (UBatt manje od 8 V) Mjerna kategorija CAT II 1000V, III 600V Kategorija mjerenja CAT III 600V, IV 300V Ugrađeni test otpornik 10 MO DAkkS kalibracijski certifikat uključen

Isporuka uključuje

  • 1 uređaj za mjerenje izolacije i otpora
  • 1 DAkkS kalibracijski certifikat
  • 1 set baterija
  • 1 remen
  • 1 isječak krokodila
  • 1 kabelski set KS17-4
  • 1 kratka uputstva za upotrebu
  • 1 Dopuna sigurnosnih podataka

Napomene
