Gossen Metrawatt M513R PROFITEST EMOBILITY 1 St.
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
3 kom. - zaliha Njemačka
Broj
Ukupno (2.995,00 € / komad)
2.995,00 €
sa PDV-om
Dostupno još samo 3 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji
- Ispitivanje jednofaznih i trofaznih E-kablova za punjenje, načina 2 i 3
- Ispitivanje rada i isključivanja simuliranjem sljedećih kvarova: prekida, zamjene žica i PE na fazi
- Mjerenje struje zaštitnog vodiča s pomoćnim transformatorom struje kao dodatnim priborom
- Mjerenje zaštitnog vodiča i izolacijskog otpora prema DIN VDE 0701-0702 pomoću PROFITEST MXTRA / MTECH +
- Ispitivanje ispitivanja nazivne zaostale struje i mjerenje vremena isključivanja pomoću PROFITEST MXTRA / MTECH +
- Procjena i bilježenje pojedinih koraka ispitivanja s PROFITEST MXTRA / MTECH +
Tehnički podaci
- Pogodno za robnu marku
Gossen Metrawatt
- Težina
6.4 kg
- Kategorija mjerenja
CAT II 300 V
- Širina
401 mm
- Visina
307 mm
- Dužina
173 mm
- Tip
PROFITEST EMOBILITY
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 1784022 Gossen Metrawatt M513R PROFITEST EMOBILITY 1 St.
Upute za rad i sigurnost
Upute za rad i sigurnost 1784022 Gossen Metrawatt M513R PROFITEST EMOBILITY 1 St.
Opis
Ispravljač za standardno ispitivanje 1 i 3-faznog kabela 2 i 3 punjenja simuliranjem grešaka u skladu s DIN VDE 0701-0702 i podacima proizvođača.

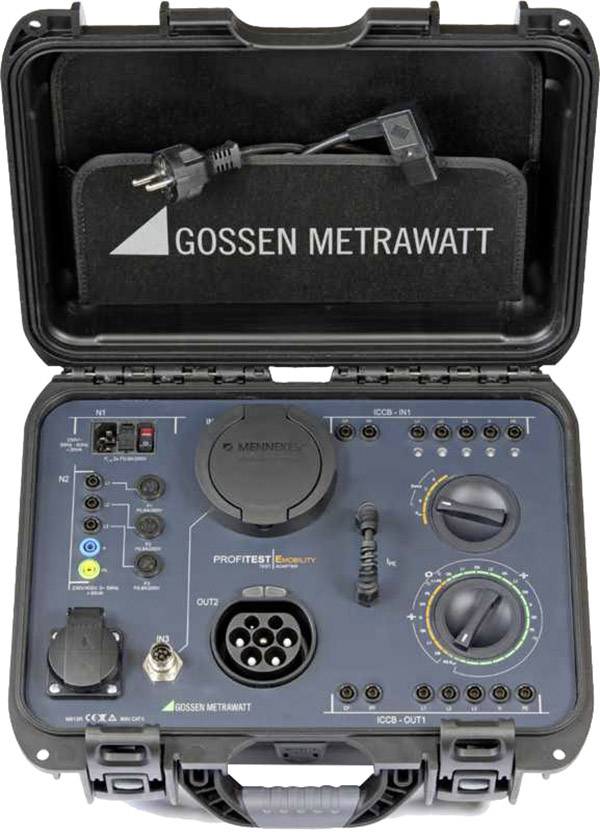

PROFITEST E-Mobility je adapter za standardno ispitivanje 1 i 3 faznih kablova za punjenje 2 i 3 simuliranjem kvarova u skladu s DIN VDE 0701-0702 i podacima proizvođača.
PROFITEST E-Mobility olakšava vašu investicijsku odluku jer se s priborom savršeno prilagođenim zahtjevima, jednofaznim i trofaznim kablovima za punjenje Mode 2 i 3 prema DIN VDE 0701-0702 i prema podacima proizvođača može brzo i sigurno ispitati u skladu sa standardima.
Ovaj tekst je strojno preveden.
PROFITEST E-Mobility je adapter za standardno ispitivanje 1 i 3 faznih kablova za punjenje 2 i 3 simuliranjem kvarova u skladu s DIN VDE 0701-0702 i podacima proizvođača.
PROFITEST E-Mobility olakšava vašu investicijsku odluku jer se s priborom savršeno prilagođenim zahtjevima, jednofaznim i trofaznim kablovima za punjenje Mode 2 i 3 prema DIN VDE 0701-0702 i prema podacima proizvođača može brzo i sigurno ispitati u skladu sa standardima.
Ovaj tekst je strojno preveden.
Izvedba
- Ispitivanje kablova za e-punjenje u skladu s DIN VDE 0701-0702 kao i podacima proizvođača prema vođenom ispitnom postupku s preporučenim ispitnim uređajem. Ispitivanje kablova za punjenje vrsta 2 i Mode 3 Sljedeće greške: prekid, izmjena žica i PE na fazi Mjerenje zaštitne struje vodiča s prigušnim transformatorom struje kao dodatna oprema Mjerenje zaštitnog vodiča i izolacijskog otpora prema DIN VDE 0701-0702 s preporučenim ispitnim uređajem Ispitivanje ispitnog uređaja s nazivno zaostalom strujom i mjerenje vremena isključivanja s preporučenim ispitnim uređajem Procjena i bilježenje pojedinih ispitnih koraka s preporučenom simulacijom ispitnog uređaja za stanje vozila u skladu s EN 61851-1 / VDE 0122-1 Provjera kodiranja otpora za spojnicu i konektor vozila u skladu s EN 61851-1 / VDE 0122-1Anwendungen:Ispitivanje učinkovitosti zaštitnih mjera na e-punjenju kabela za električna i hibridna vozilaTechnische Merkmale:Sljedeće pogreške mogu se simulirati pomoću ispitnog adaptera za napajanje mrežom kabela za punjenje (čak i bez dodatnog ispitnog uređaja): Zamijenjena jezgra Otkaz pojedinih vodiča (detekcija podnaponskih vrijednosti) Vanjski napon na zaštitnom vodiču spajanjem faze na zaštitni vodič (položaj sklopke PE-UEXT) Procjena reakcije Kabel za punjenje za svaku grešku je čisto optički: ICCB aktivan ili neaktivan (signalna lampica na ICCB) Signalitet pogreške pomoću LED dioda na ispitnom adapteruFolgende zusätzliche Prüfungen sind bei Anschluss eines empfohlenen Prüfgeräts an den Prüfadapter möglich:Pojedinačna mjerenja Mjerenje zaštitnog otpora vodiča kablova za punjenje pomoću funkcije RPE na ispitnom uređaju Mjerenje izolacijskog otpora kabela za punjenje pomoću RISO funkcije na ispitnom uređaju Isključivanje testa RCD u ICCB s nominalnom zaostalom strujom pomoću funkcije IF na ispitnom uređaju Mjerenje vremena isključivanja RCD u ICCB pomoću funkcije IdN na ispitnom uređaju za mjerenje Kodiranje otpora Ispitne sekvence za zgodno mjerenje i bilježenje Dvije su testne sekvence unaprijed postavljene na pripadajućim ispitnim uređajima: Način punjenja kabela 2 Način kabela za punjenje 3 Ispitni uređaj vodi vas kroz sve ispitne korake polu-automatski.
- Svaki testni korak korisnik ocjenjuje i procjenjuje (u redu / nije u redu) za kasniju evidentiranje.
Isporuka uključuje
- 1 test adapter u futroli
- 1 kabel za napajanje
- 1 upute za rukovanje.
