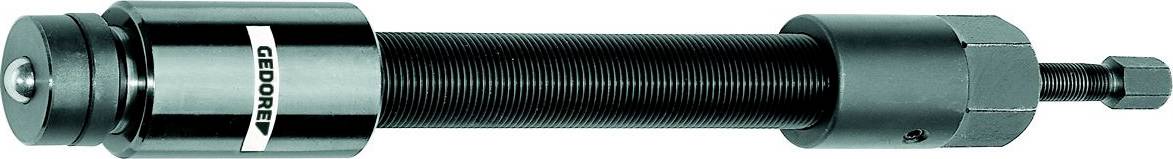

Gedore 8116100 Podmažite hidraulično tlačno vreteno
EAN:
Šifra proizvođača:
Kataloški br.:
4 kom. - zaliha Njemačka
Broj
Ukupno (369,00 € / komad)
369,00 €
sa PDV-om
Dostupno još samo 4 kom. - zaliha Njemačka
Tehnički podaci
- Tip potisnog komada: Kuglasti potisni komad
- Korisna duljina navoja: 135 mm
- Hod: 12 mm
- Visina glave: 80 mm
- Izvedba: Podmažite hidraulično tlačno vreteno
- Veličina ključa: 12 mm; 32 mm
- Veličina navoja vretena: G 1/2 "
- Opterećenje povlačenja i pritiska
10 t
- Težina
1.1 kg
- Sadržaj
1 St.
- Maks. duljina
350 mm
- Dužina
350 mm
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2451182 Gedore 8116100 Podmažite hidraulično tlačno vreteno
Opis
Za kontrolirano i sigurno uklanjanje
Dizajnirano za silu pritiska od 10 t, 12 t ili 15 t
Tlačni komad se može zamijeniti za vrh i po potrebi produžiti
Vreteno malog tlaka osigurano je od nenamjernog odvrtanja uređajem protiv uvrtanja
Priprema za uporabu:
1. Prije uporabe provjerite je li tlačno vreteno dovoljno dobro odvrnuto iz čepa tako da je tlačni komad u početnom položaju u hidrauličnom cilindru
2. Odvijte čep s tijela vretena. Da biste to učinili, prethodno otpustite iglu s navojem
3. Uvrnite tijelo vretena u poprečnu gredu izvlakača odozdo sve dok tijelo vretena ne strši približno 60 mm od poprečne grede.
4. Navrnite čep na tijelo vretena do kraja, a zatim ga pričvrstite uvrtanjem navojne osovine
Uporaba i način rada: z. B. HSP3
5. Pričvrstite izvlakač i unaprijed napunite tijelo vretena ključem veličine 41
6 Uvrnite tlačno vreteno SW 17 u čep. Koristi se hidraulika. Hod tlačnog komada u hidrauličnom cilindru je maksimalno 12 mm. Hidraulički otpušteni radni komad može se potpuno ukloniti okretanjem tijela vretena s poklopcem SW 41
7 Nakon upotrebe, tlačno vreteno SW 17 se vraća u početni položaj, a tlačni komad utiskuje u hidraulični cilindar
Ovaj tekst je strojno preveden.
Dizajnirano za silu pritiska od 10 t, 12 t ili 15 t
Tlačni komad se može zamijeniti za vrh i po potrebi produžiti
Vreteno malog tlaka osigurano je od nenamjernog odvrtanja uređajem protiv uvrtanja
Priprema za uporabu:
1. Prije uporabe provjerite je li tlačno vreteno dovoljno dobro odvrnuto iz čepa tako da je tlačni komad u početnom položaju u hidrauličnom cilindru
2. Odvijte čep s tijela vretena. Da biste to učinili, prethodno otpustite iglu s navojem
3. Uvrnite tijelo vretena u poprečnu gredu izvlakača odozdo sve dok tijelo vretena ne strši približno 60 mm od poprečne grede.
4. Navrnite čep na tijelo vretena do kraja, a zatim ga pričvrstite uvrtanjem navojne osovine
Uporaba i način rada: z. B. HSP3
5. Pričvrstite izvlakač i unaprijed napunite tijelo vretena ključem veličine 41
6 Uvrnite tlačno vreteno SW 17 u čep. Koristi se hidraulika. Hod tlačnog komada u hidrauličnom cilindru je maksimalno 12 mm. Hidraulički otpušteni radni komad može se potpuno ukloniti okretanjem tijela vretena s poklopcem SW 41
7 Nakon upotrebe, tlačno vreteno SW 17 se vraća u početni položaj, a tlačni komad utiskuje u hidraulični cilindar
Ovaj tekst je strojno preveden.
