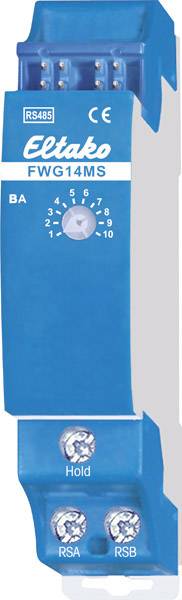

FWG14MS Eltako prolaz profilna šina

Prostor za vremenske podatke za multisenzorne MS. Dvosmjerno. Gubitak u stanju čekanja samo 0,3 vata. Modularni uređaj za ugradnju na DIN-EN 60715 TH35 montažnu šinu. 1 odjeljka jedinica = 18 mm široka, 58 mm dubina. Multisenzorski MS povezan je na RSA i RSB terminale na ulazu. Informacije se primaju jednom u sekundi i pretvaraju se u autobusne telegrame. Samo 1 multisenzorski MS može biti spojen na FWG14MS. Međutim, nekoliko FWG14MS može biti povezano s multisenzorskim MS-om, na primjer za upravljanje nekoliko Eltako RS485 sabirnica sa samo jednim multisenzorskim MS-om. Samo s FWG14MS mora biti dostupan vanjski pokretač. Međutim, za ostale FWG14MS ona se mora ukloniti. Spajanje na Eltako RS485 autobus. Križni ožičeni autobus i napajanje skakačima. Djelovanje u kombinaciji s FAM14 ili FTS14KS. Zadržani terminal povezan je s FAM14 ili FTS14KS. U jednom sabirnici mogu se raditi do dva FWG14MS. Pomoću umnožavanja telegram FTD14 telegrami se mogu poslati i građevinskom radiju ako se ID-ovi FGW14MS poučavaju u FTD14 ili se unose s PTC14. Uređaji za prijem tada mogu biti FSB14, FSB61NP, FSB71 i FWA65. Ako signal iz multisenzorskog MS-a nema, šalje se alarmni telegram. PCT14 PC alat može se koristiti za povezivanje 96 ulaza I ili ILI i njihovo postavljanje na do 12 izlaza. Rotacijski prekidač BA načina rada postavlja se prema uputama za uporabu. Daljnje postavke mogu se izvršiti s PCT14 alatom PC.

Ovaj tekst je strojno preveden.
