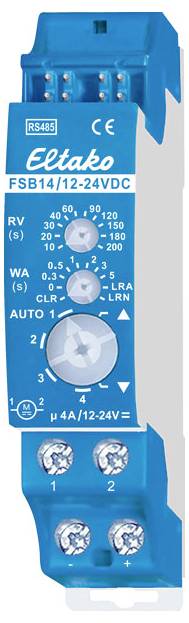

FSB14/12-24V DC Eltako RS485-Bus aktivator uklapanja za sabirnicu element za sjenčanje regal za uređaje Rasklopna snaga

Prekidač za elemente zasjenjenja i rolete za 12-24V DC motor. 1+1 NO kontakt 4A/12-24V DC, električno izoliran od 12V napona napajanja. Dvosmjerno. Gubitak u stanju mirovanja samo 0,1 vata. Modularni instalacijski uređaj za montažu na montažnu šinu DIN-EN 60715 TH35. 1 jedinica koraka = 18 mm širine, 58 mm dubine. Priključak na Eltako RS485 bus. Križno ožičenje sabirnice i napajanje s kratkospojnikom. Istosmjerni napon za motor spojen je na priključke - i +, a istosmjerni motor na priključke 1 i 2. Ako su releji FSB14 uključeni, potrebno je 0,4 vata. U slučaju nestanka opskrbnog napona, sustav se isključuje na definiran način. Tipke se mogu podučiti ili kao tipke za smjer ili kao univerzalne tipke: Lokalna kontrola s univerzalnom tipkom: sa svakim pulsom tipke, položaj prekidača se mijenja u nizu gore, stop, dolje, stop. Lokalno upravljanje s tipkom za smjer: Otvoreni položaj prekidača posebno se aktivira impulsom tipke na vrhu. Položaj prekidača DOLJE posebno se aktivira pritiskom na gumb ispod. Još jedan impuls ključa u istom smjeru odmah prekida proces. Međutim, s impulsom ključa u drugom smjeru, sustav se zaustavlja i prebacuje u suprotni smjer nakon pauze od 500 ms. Dinamičko središnje upravljanje bez prioriteta: s upravljačkim signalom s gumba koji je naučen kao središnji upravljački gumb bez prioriteta, posebno se aktivira položaj prekidača za gore ili dolje. Nema prioriteta jer ovu funkciju mogu nadjačati drugi upravljački signali. Dinamičko središnje upravljanje s prioritetom: S kontrolnim signalom od najmanje 2 sekunde od gumba koji je naučen kao središnji upravljački gumb s prioritetom, položaji prekidača gore i dolje posebno se aktiviraju. S prioritetom jer ove upravljačke signale ne mogu nadjačati drugi upravljački signali sve dok se središnja naredba ponovno ne poništi pritiskom tipke gore ili dolje sa središnje upravljačke tipke. Pomoću upravljačkog signala, npr. FSM61 poučen kao središnja upravljačka tipka s prioritetom, položaj prekidača gore ili dolje i prioritet aktiviraju se na ciljani način. S prioritetom jer ove upravljačke signale ne mogu nadjačati drugi upravljački signali sve dok se središnja naredba ponovno ne poništi do kraja upravljačkog signala. Kontrola scene sjenčanja: Do 4 prethodno pohranjena vremena isključenja mogu se pozvati kontrolnim signalom s tipke s dvostrukom klackalicom koja je naučena kao tipka za scenu ili automatski dodatnim bežičnim vanjskim senzorom svjetline koji je naučen . Kada se njima upravlja putem softvera GFVS, naredbe za vožnju gore i dolje mogu se pokrenuti s točnom informacijom o vremenu putovanja. Budući da aktuator prijavljuje točno vrijeme provedeno nakon svake aktivnosti, čak i kada se gumb koristi za pomicanje, položaj sjenčanja uvijek se ispravno prikazuje u GFVS softveru. Položaj se automatski sinkronizira kada se dosegne gornji i donji krajnji položaj. Funkcija okretnog prekidača prema dolje: AUTO 1 = U ovom položaju okretnog prekidača uključena je funkcija udobnog okretanja za sjenila. Kod upravljanja univerzalnim gumbom ili gumbom za smjer, dvostruki impuls uzrokuje sporo okretanje u suprotnom smjeru, koje se zaustavlja drugim impulsom. AUTO 2 = U ovom položaju okretnog prekidača, funkcija zakretanja roleta potpuno je isključena. AUTO 3 = U ovom položaju okretnog prekidača, lokalni gumbi u početku djeluju statički i na taj način omogućuju okretanje roleta dodirom. Tek nakon 0,7 sekundi konstantne aktivacije prelaze na dinamiku. AUTO 4 = U ovom položaju okretnog prekidača lokalne tipke rade samo statički (ER funkcija). Odgoda otpuštanja RV (vrijeme brisanja) gornjeg okretnog prekidača je aktivna. Centralna kontrola nije moguća. Strelica gore/strelica dolje = Ručno upravljanje se odvija u položajima strelice gore (gore) i strelice dolje (dolje) donjeg okretnog prekidača. Ručno upravljanje ima prioritet nad svim ostalim upravljačkim naredbama. WA = Automatsko okretanje za sjenila i tende podešava se srednjim okretnim prekidačem. 0 = isključeno, inače uključeno između 0,3 i 5 sekundi s podešenim vremenom okretaja. U tom slučaju, smjer vrtnje se mijenja samo za Dolje nakon isteka vremena odgode podešenog gornjim okretnim prekidačem, na primjer za rastezanje tendi ili postavljanje roleta u određeni položaj. Ispod kotačića RV nalazi se LED zaslon za vrijeme letanja. RV = Vrijeme odgode (odgoda otpuštanja RV) postavlja se gornjim okretnim prekidačem. Ako je FSB14 u gornjem ili donjem položaju, teče postavljeno vrijeme odgode, na kraju kojeg se uređaj automatski prebacuje na zaustavljanje. Vrijeme odgode stoga mora biti odabrano najmanje onoliko koliko je potrebno da se element za zasjenjivanje ili roleta pomakne iz jednog krajnjeg položaja u drugi. Ispod RV okretnog prekidača nalazi se LED zaslon za vrijeme odgode RV. Ako se uči jedan ili više FTK bežičnih kontakata za prozore/vrata ili FFG7B-rw senzora ručke prozora, zaštita od zaključavanja postavlja se kada su vrata otvorena, što blokira središnju naredbu prema dolje. LED ispod gornjeg okretnog prekidača prati proces učenja u skladu s uputama za rad i kratkim treptanjem označava upravljačke naredbe tijekom rada.
