Fluke 5218288 FLK-IRR1-SOL mjerač solarne energije
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
2 kom. - zaliha Njemačka
Broj
Ukupno (575,00 € / komad)
575,00 €
sa PDV-om
Dostupno još samo 2 kom. - zaliha Njemačka
Istaknuti proizvodi i detalji

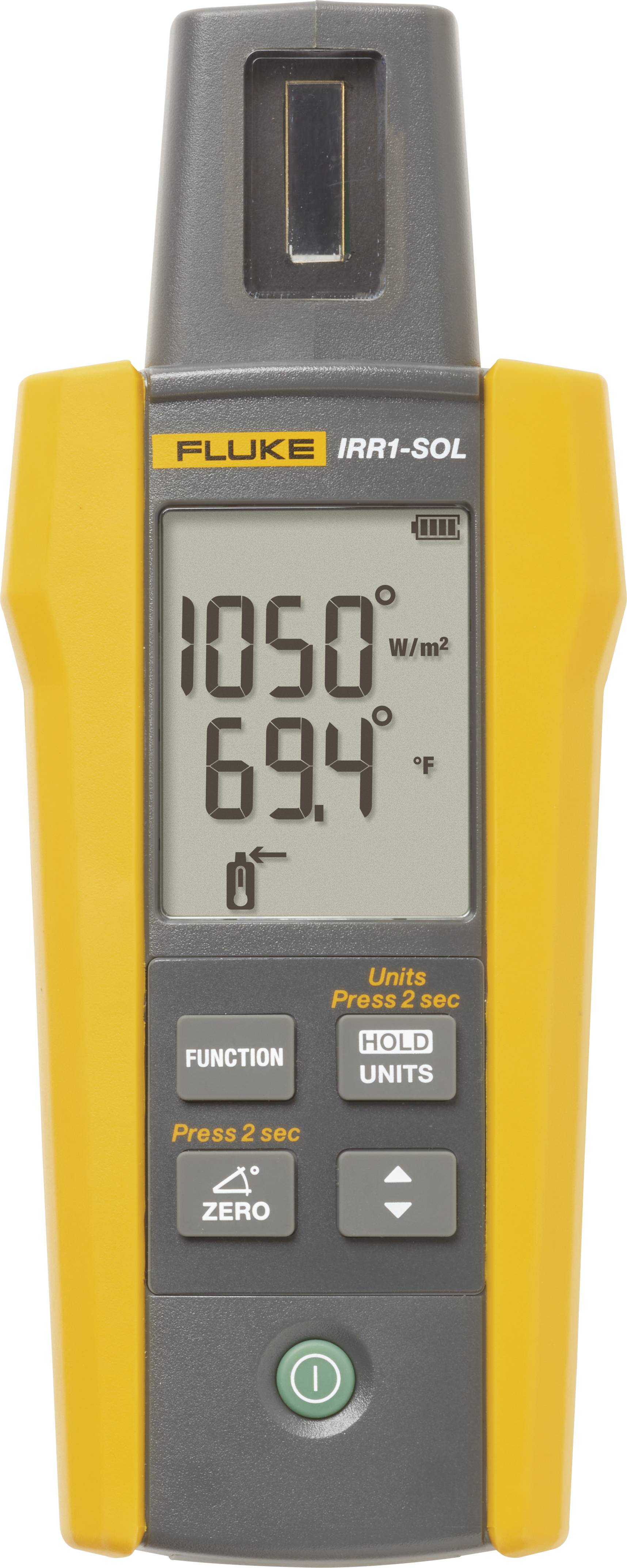

Fluke FLK-IRR1-SOL mjerač solarne energije
- Izmjerite zračenje, temperature okoline i PV modula, poravnanje Sunčevog sustava i kut nagiba
- Odmah mjerite kako biste odredili zračenje u W / m² prema standardu IEC 62446-1.

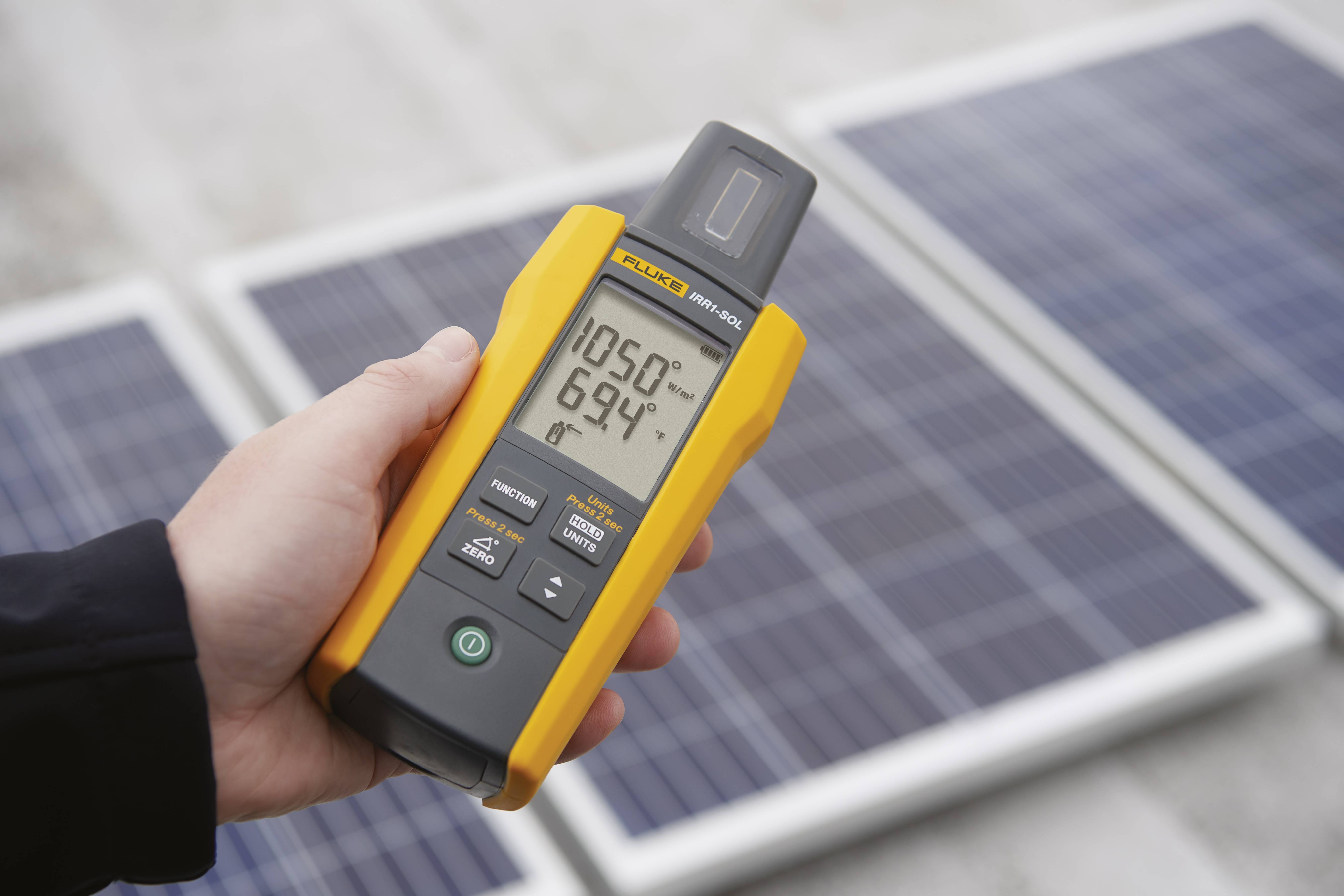

- LC zaslon visokog kontrasta s velikim znamenkama za laku čitljivost na izravnoj sunčevoj svjetlosti
Tehnički podaci
- Zračenje
- Mjerno područje: 0 do 1400 W / m²
- Rezolucija: 1 W / m²
- Točnost mjerenja: ± (5% + 5 brojanja)

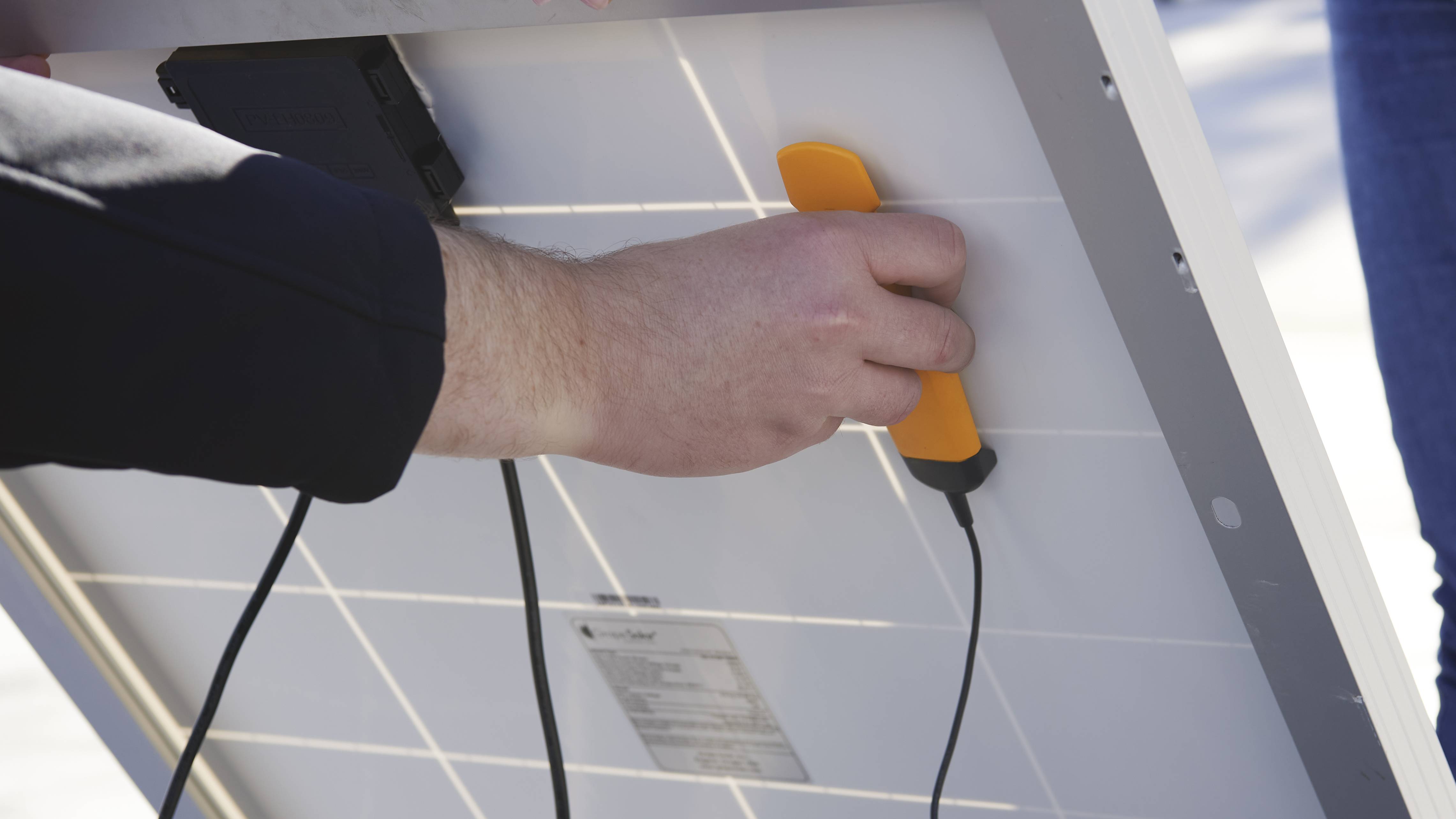

- Mjerenje temperature
- Područje mjerenja: (° C) -30 ° C do 100 ° C
- Maksimalna rezolucija: 0,1 ° C
- Točnost mjerenja: ± 1 ° C pri -10 ° C do 75 ° C,
- ± 2 ° C pri -30 ° C do -10 ° C i 75 ° C do 100 ° C
- Napomena: Vrijeme odziva na mjerenje temperature: približno 30 s
- Kut nagiba
- Područje mjerenja: -90 ° do + 90 °
- Rezolucija: 0,1 °
- Točnost mjerenja: ± 1,5 ° pri -50 ° do + 50 °, ± 2,5 ° pri -85 ° do -50 ° i + 50 ° do + 85 °
- ± 3,5 ° pri -90 ° do -85 ° i + 85 ° do + 90 °
- Kompas
- Područje mjerenja: 0 ° do 360 °
- Rezolucija: 1 °
- Točnost mjerenja: ± 7 °
- Napomena: a) Izmjerene vrijednosti odnose se na nagib uređaja između -20 i +20 stupnjeva prema horizontali. Izvan ovog raspona
- "---" se prikazuje na LC zaslonu.
- b) Rezultat se odnosi na magnetski sjever.
- Napajanje: 4 alkalne baterije tipa AA
- Vrijeme rada (tipično): 50 sati (≤9000 mjerenja)
- Automatsko isključivanje: nakon 30 minuta
- Vrsta proizvoda
mjerač solarne energije
tvornički standard (vlastiti)
- dim.
(D x Š x V) 150 x 80 x 35 mm
- Prikaz
LCD
- Težina
231 g
- Širina
80 mm
- Visina
35 mm
- Dužina
150 mm
- UKCA
da
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2475391 Fluke 5218288 FLK-IRR1-SOL mjerač solarne energije
Upute za rad i sigurnost
Upute za rad i sigurnost 2475391 Fluke 5218288 FLK-IRR1-SOL mjerač solarne energije
Opis
Izvršite ključna mjerenja potrebna za ugradnju, ispitivanje, održavanje i dokumentaciju solarnih modula ili fotonaponskih sustava - s
jedan uređaj, jednostavan za korištenje.
Fluke IRR1-SOL mjerač zračenja razvijen je kako bi pojednostavio instalaciju, puštanje u rad i rješavanje problema fotonaponskih sustava te omogućio mjerenje zračenja, temperature, nagiba i orijentacije solarnih modula s jednim ručnim uređajem. Zahvaljujući robusnom, kompaktnom dizajnu, zaštitnoj torbi za nošenje i lako čitljivom, visoko kontrastnom LC zaslonu za čitanje izmjerenih vrijednosti na izravnoj sunčevoj svjetlosti, IRR1-SOL možete koristiti bilo gdje. Zahtjevi standarda IEC 62446-1 za ispitivanje, dokumentiranje i održavanje fotonaponskih sustava zadovoljeni su jednostavnim radom, mjerenjem solarnog zračenja bez kašnjenja i integriranim osjetnicima temperature. Osim toga, integrirani kompas i osjetnik nagiba omogućuju brzo mjerenje i dokumentiranje poravnanja krova ili montažnog mjesta, kao i nagiba nagiba i modula tijekom mjerenja, ugradnje ili podešavanja sustava.
Bez obzira radi li se o krovnom sustavu ili velikom sustavu, svaki solarni instalater i tehničar trebao bi imati praktičan mjerni uređaj IRR1-SOL u torbi za alat.
Verwenden Sie das IRR1-SOL für:Planung und Vermessung von Photovoltaikanlagen

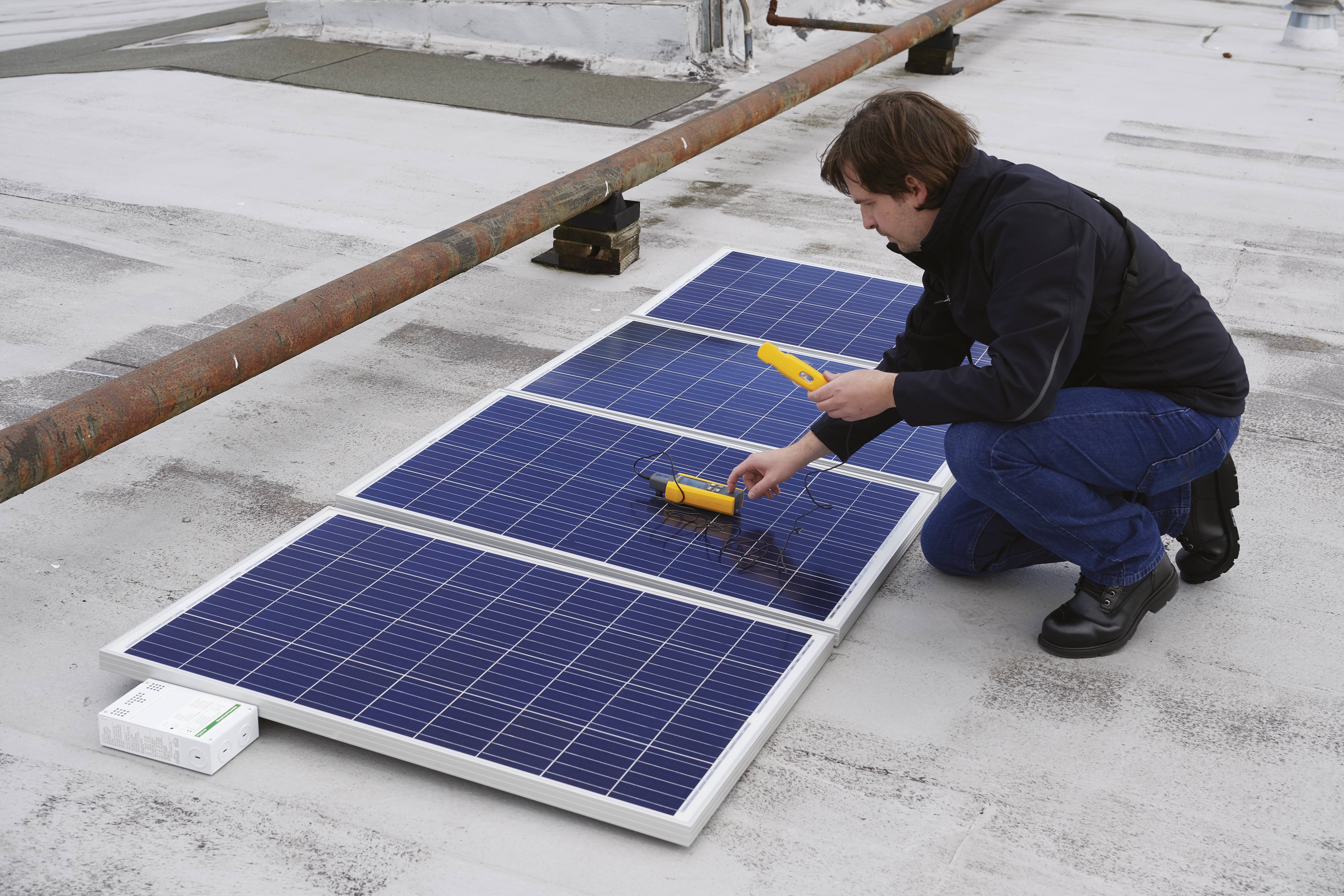

Sunčevo zračenje određuje se uzimajući u obzir zasjenjivanje kako bi se odredila očekivana proizvodnja energije na odgovarajućem mjestu okupljanja. Bit će puno sunčanih sati
izmjereno, broj sati dnevno u kojima se proizvede 1000 vata po kvadratnom metru fotonaponskog sustava. Lokacija, doba dana, godišnje doba i vremenski uvjeti utječu u potpunosti
Sunčevi sati. Pomoću Fluke IRR1-SOL odredite stvarno sunčevo zračenje (W / m²) i zasjenjenje na mjestu ugradnje kako biste mogli odrediti referentne vrijednosti.

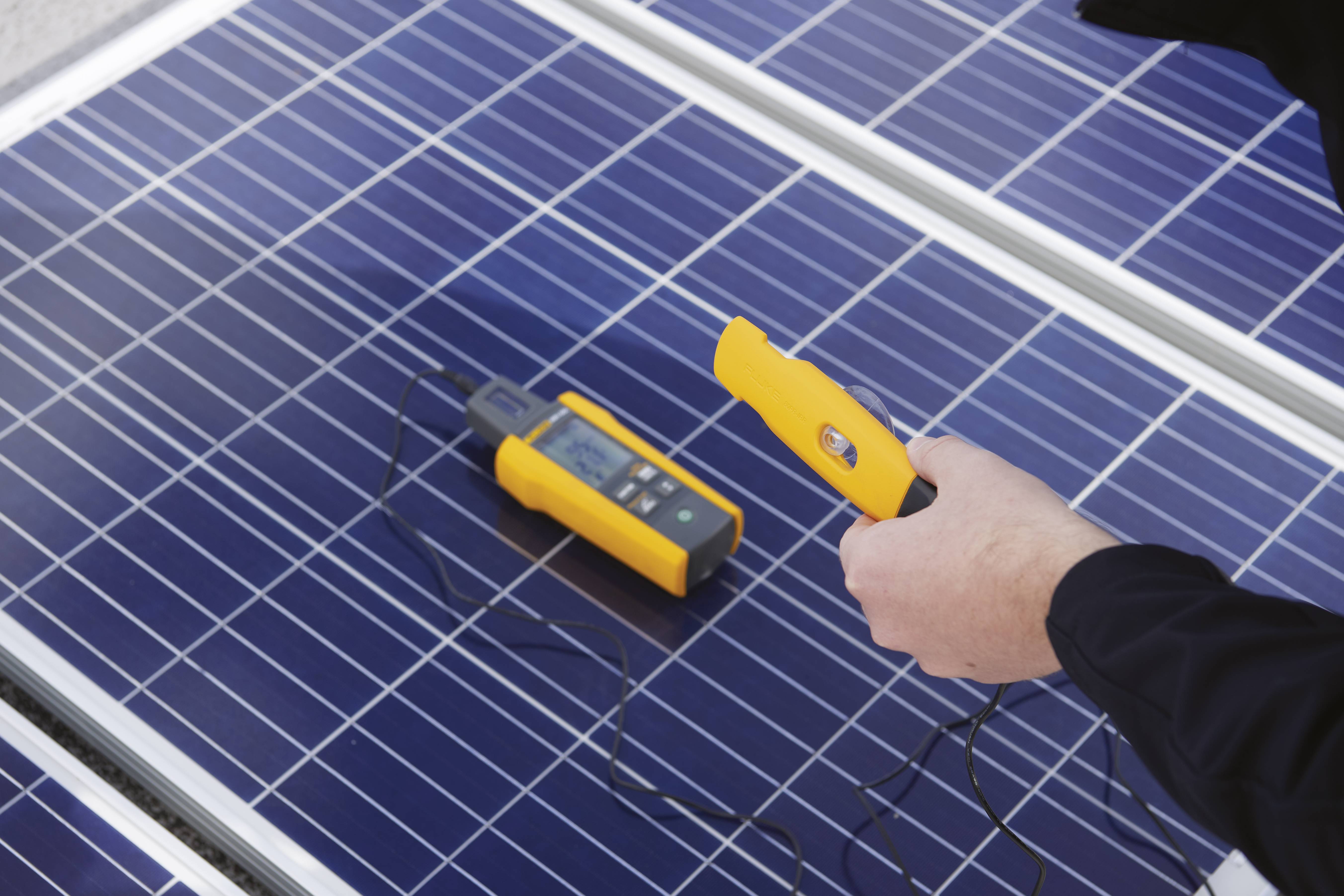

Mjerenja
Nakon ugradnje opreme provjerite radi li kako je predviđeno mjerenjem električnih karakteristika i stvarne izlazne snage modula.
Učinak fotonaponskog sustava izračunava se iz njegove krivulje struje / napona (IV krivulja). Pomoću mjerača zračenja IRR1-SOL odredite solarno zračenje potrebno za izračun IV krivulje izlazne snage.
Usporedba i dijagnoza
Čak i ako je pravilno instaliran, fotonaponski sustav možda neće proizvesti očekivanu električnu snagu. Kako bi se postigla očekivana izlazna snaga, sustav mora koristiti
Primanje odgovarajuće količine energije zračenjem kako bi se mogao generirati istosmjerni napon za napajanje u pretvarač.
Ovaj tekst je strojno preveden.
jedan uređaj, jednostavan za korištenje.
Fluke IRR1-SOL mjerač zračenja razvijen je kako bi pojednostavio instalaciju, puštanje u rad i rješavanje problema fotonaponskih sustava te omogućio mjerenje zračenja, temperature, nagiba i orijentacije solarnih modula s jednim ručnim uređajem. Zahvaljujući robusnom, kompaktnom dizajnu, zaštitnoj torbi za nošenje i lako čitljivom, visoko kontrastnom LC zaslonu za čitanje izmjerenih vrijednosti na izravnoj sunčevoj svjetlosti, IRR1-SOL možete koristiti bilo gdje. Zahtjevi standarda IEC 62446-1 za ispitivanje, dokumentiranje i održavanje fotonaponskih sustava zadovoljeni su jednostavnim radom, mjerenjem solarnog zračenja bez kašnjenja i integriranim osjetnicima temperature. Osim toga, integrirani kompas i osjetnik nagiba omogućuju brzo mjerenje i dokumentiranje poravnanja krova ili montažnog mjesta, kao i nagiba nagiba i modula tijekom mjerenja, ugradnje ili podešavanja sustava.
Bez obzira radi li se o krovnom sustavu ili velikom sustavu, svaki solarni instalater i tehničar trebao bi imati praktičan mjerni uređaj IRR1-SOL u torbi za alat.
Verwenden Sie das IRR1-SOL für:Planung und Vermessung von Photovoltaikanlagen
Sunčevo zračenje određuje se uzimajući u obzir zasjenjivanje kako bi se odredila očekivana proizvodnja energije na odgovarajućem mjestu okupljanja. Bit će puno sunčanih sati
izmjereno, broj sati dnevno u kojima se proizvede 1000 vata po kvadratnom metru fotonaponskog sustava. Lokacija, doba dana, godišnje doba i vremenski uvjeti utječu u potpunosti
Sunčevi sati. Pomoću Fluke IRR1-SOL odredite stvarno sunčevo zračenje (W / m²) i zasjenjenje na mjestu ugradnje kako biste mogli odrediti referentne vrijednosti.
Mjerenja
Nakon ugradnje opreme provjerite radi li kako je predviđeno mjerenjem električnih karakteristika i stvarne izlazne snage modula.
Učinak fotonaponskog sustava izračunava se iz njegove krivulje struje / napona (IV krivulja). Pomoću mjerača zračenja IRR1-SOL odredite solarno zračenje potrebno za izračun IV krivulje izlazne snage.
Usporedba i dijagnoza
Čak i ako je pravilno instaliran, fotonaponski sustav možda neće proizvesti očekivanu električnu snagu. Kako bi se postigla očekivana izlazna snaga, sustav mora koristiti
Primanje odgovarajuće količine energije zračenjem kako bi se mogao generirati istosmjerni napon za napajanje u pretvarač.
Ovaj tekst je strojno preveden.

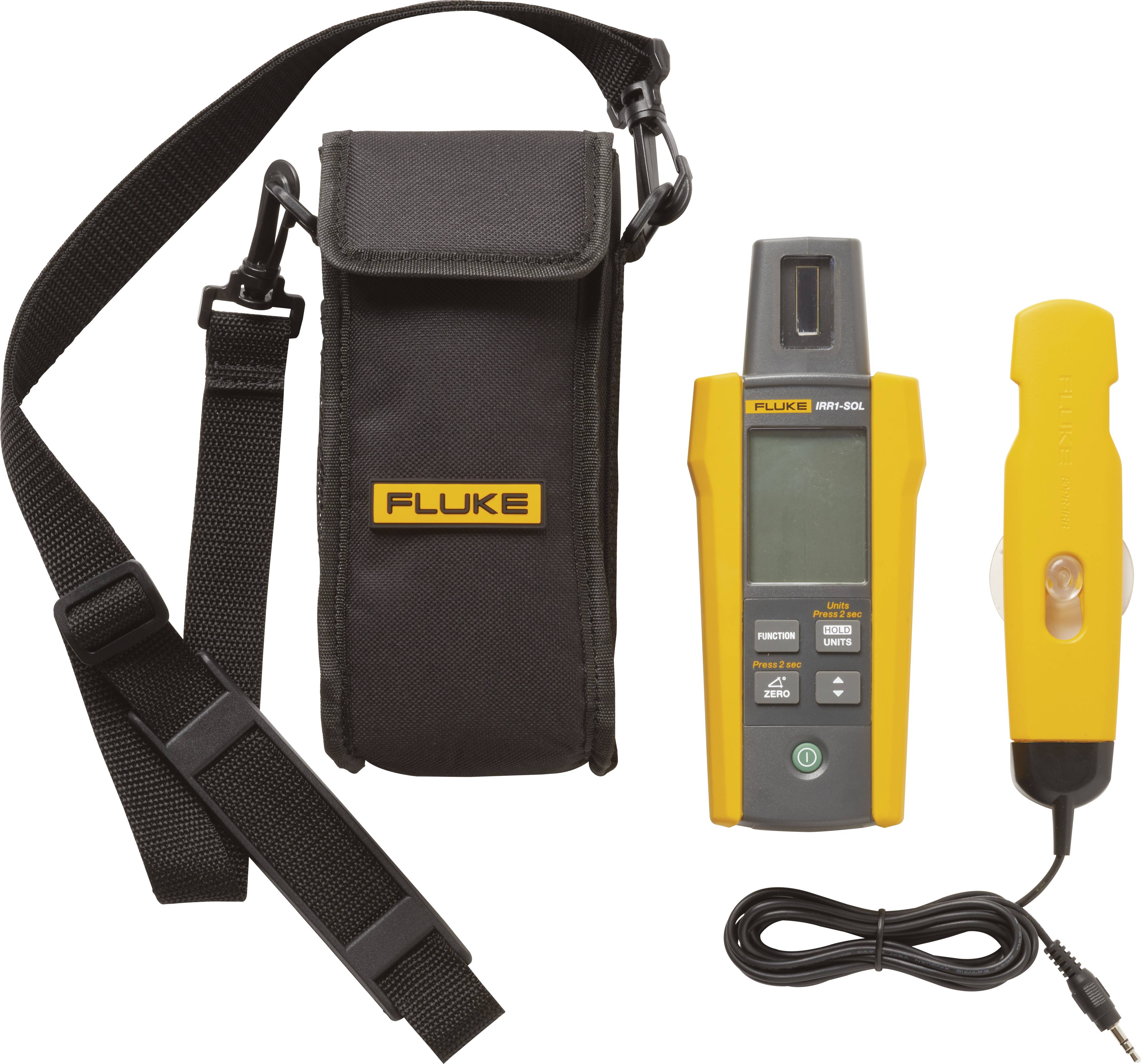

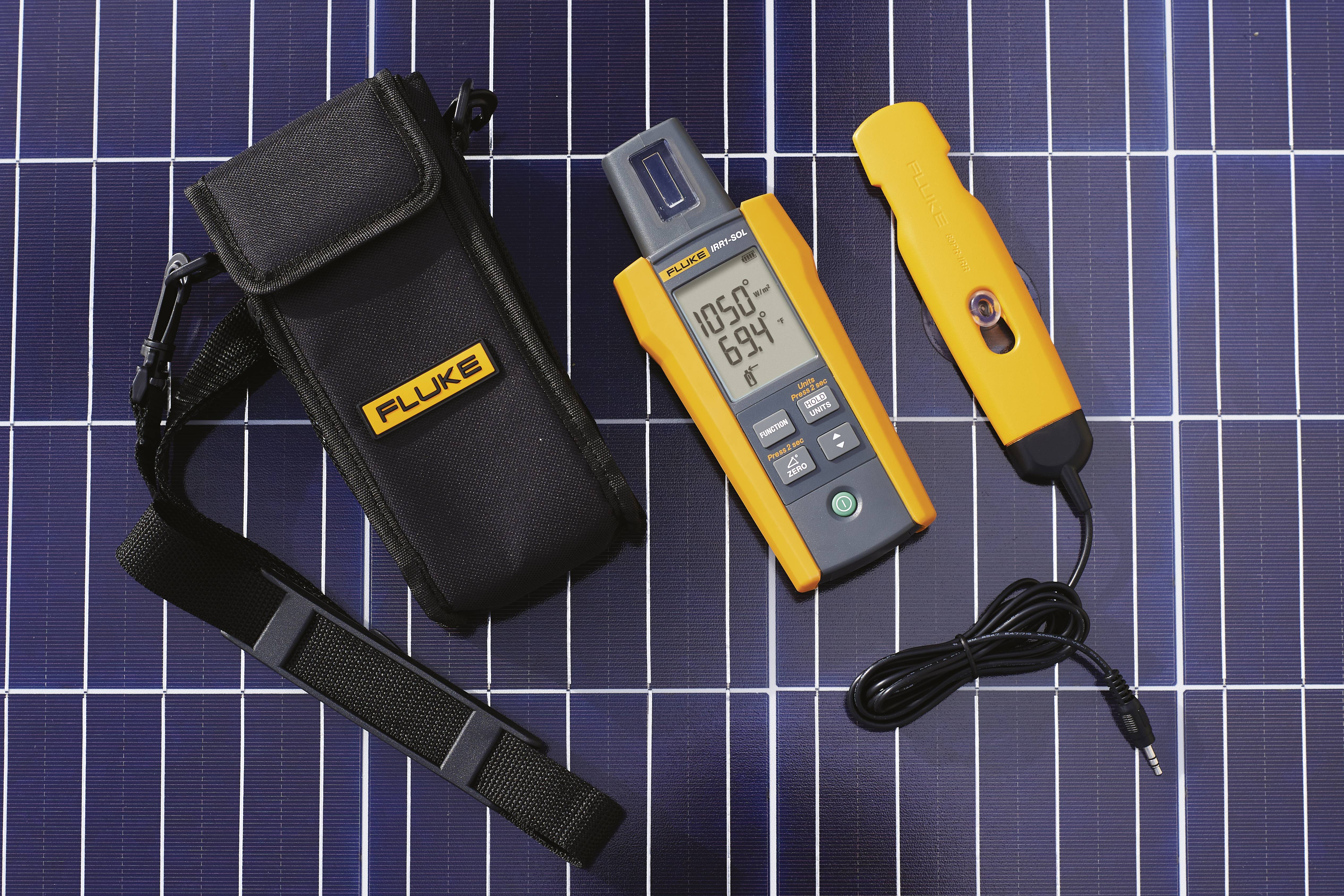

Isporuka uključuje
- Uključuje praktičnu torbu za nošenje s naramenicom
