Fluke 1775/Basic, Power Quality Analyzer, Basic uređaj za analizu mreže s funkcijom zapisivača
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (11.355,00 € / komad)
11.355,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Tehnički podaci
- Maksimalni ulazni napon: 1000 Veff / 1000 V DC (1700 Vpeak)
- Nominalni raspon napona: priključak zvijezde i jednofazni: promjenjiv (50 V - 1000 V)
- Trokut: promjenjiv (100 V - 1000 V)
- U skladu s IEC 61000-4-30 Klasa A za nazivne napone (Vdin) 100 V-690 V.
- Ulazna impedancija: 10 MΩ između PP i PN, 5 MΩ između P-PE i N-PE
- Propusnost: DC do 30 kHz za mjerenje kvalitete energije, isključujući prijelazne pojave
- Rezolucija: 24-bitno sinkrono skeniranje
- Učestalost uzorkovanja: 80 kS / s pri 50/60 Hz
- Skaliranje: 1: 1, promjenjivo za upotrebu pretvarača napona
- Naponni prijelazi
- Područje mjerenja: ± 8 kV
- Brzina uzorkovanja: 1775: 1 MS / s; 1777: 1 MS / s, 20 MS / s
- Propusnost: DC do 1 MHz
- Okidač: Podesiva razina okidača. Aktiviranje na RF komponentama>1,5 kHz
- Rezolucija: 14-bitno sinkrono skeniranje
- Trenutni ulazi
- Broj ulaza 4 ulaza: (3 faze i neutralni), automatski odabir raspona za spojeni osjetnik struje
- Dometi: AC 1 A do 1500 A sa i17XX-FLEX1500 12
- 1 A do 1500 A s i17XX-FLEX1500 24
- 3 A do 3000 A s i17XX-FLEX3000 24
- 6 A do 6000 A s i17XX-FLEX6000 36
- 40 mA do 40 A sa stezaljkom za struju i40s-EL
- 4 A do 400 A sa stezaljkom za struju i400s-EL
- DC 20 A do 2000 A sa stezaljkom za struju 80i-2010-EL
- Propusnost: DC do 30 kHz
- Rezolucija: 24-bitno sinkrono skeniranje
- Učestalost uzorkovanja: 80 kS / s pri 50/60 Hz
- Skaliranje: 1: 1, promjenjivo
- Ulazni napon: strujna stezaljka: 50 mV / 500 mVeff; Crest factor (CF) 2.8
- Rogowski zavojnica: 15 mV / 150 mVeff na 50 Hz, 18 mV / 180 mVeff na 60 Hz; CF 4; sve vrijednosti za nominalni raspon sonde
- Ulazna impedancija: 11 kΩ
- Vrsta proizvoda
uređaj za analizu mreže
- Kategorija mjerenja
CAT III 1000 V
CAT IV 600 V
- Prikaz (detalji)
Digitalno
- Faza prepoznavanja
da
- Zaštitni vodič-prepoznavanje
da
tvornički standard (vlastiti)
- Opskrba naponom
230 V/AC
- Posebne značajke
s funkcijom zapisivača
- Sučelja
USB
WLAN
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2476631 Fluke 1775/Basic, Power Quality Analyzer, Basic uređaj za analizu mreže s funkcijom zapisivača
Opis
Trofazni analizatori snage serije Fluke 1770 čine bilježenje, rješavanje problema i analizu kvalitete energije mnogo lakšim. Za brži i prikladniji način ispitivanja kvalitete energije, serija 1770 nudi automatska mjerenja, jednostavnost korištenja i postavljanja, pouzdane specifikacije i pojednostavljeno izvješćivanje. Uređaj se također može napajati izravno putem mjernog kruga - tako da više ne morate tražiti utičnicu ili koristiti produžni kabel. Sa Serijom 1770 više nikada nećete propustiti događaj kritične kvalitete energije - od brzih prijelaza do 8 kV, harmonika do 30 kHz, padova i vrhova do mjerenja napona, struje i snage koje možete koristiti za određivanje svojstava vaš električni sustav. Bez obzira na to provodite li brzu provjeru sustava ili detaljno ispitivanje kvalitete mreže, dosljedni podaci uvijek su bitni. Serija Fluke 1770 nudi jedinstveni sustav automatskog mjerenja koji vam daje prave podatke svaki put. Istodobno, nudi vam fleksibilnost u odabiru i podešavanju određenih parametara prema potrebi. Prema zadanim postavkama bilježi se više od 500 parametara za kvalitetu mreže. Vodena konfiguracija olakšava odabir odgovarajućih parametara za sustav na kojem radite. Pomoću softvera Fluke Energy Analyze Plus evidentirani podaci mogu se odmah pregledavati, preuzimati i dijeliti tako da nikada ne morate čekati da se sesija završi prije pregleda rezultata ili analize podataka.
Prednosti:
· Mjerenje i automatsko snimanje važnih parametara kvalitete mreže (harmonici, padovi napona, porast napona, asimetrija, udarna struja itd.)

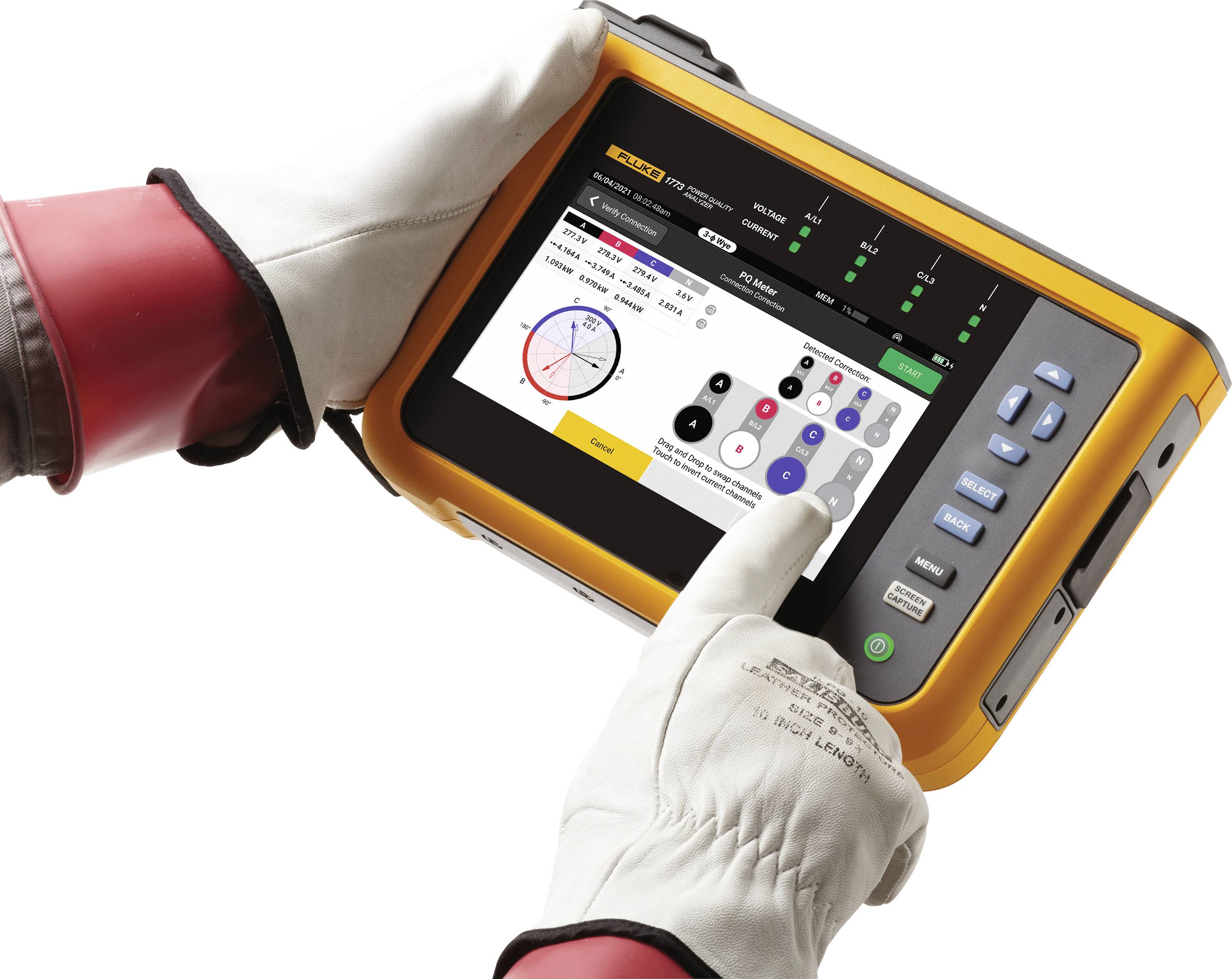

· Svijetli, veliki zaslon osjetljiv na dodir s fizičkim navigacijskim gumbima i optimiziranim korisničkim sučeljem.
· Vođene funkcije postavljanja za brzo i jednostavno postavljanje, uključujući mogućnost automatskog digitalnog ispravljanja mjernih veza, bez fizičkih
Morate promijeniti veze sonde.
· Mogućnost postavljanja prilagođenih prikaza kako biste brzo došli do testova i podataka koji su vam najvažniji
· Fleksibilnost u prijenosu podataka (npr. Računalo na USB, WLAN, mobilna veza, izravni USB) bez ometanja analize kvalitete mreže ili potrošnje energije.
· Revidirani programski paket (Energy Analyze Plus) za modernu, intuitivnu analizu podataka i izvješćivanje.
Ovaj tekst je strojno preveden.
Prednosti:
· Mjerenje i automatsko snimanje važnih parametara kvalitete mreže (harmonici, padovi napona, porast napona, asimetrija, udarna struja itd.)
· Svijetli, veliki zaslon osjetljiv na dodir s fizičkim navigacijskim gumbima i optimiziranim korisničkim sučeljem.
· Vođene funkcije postavljanja za brzo i jednostavno postavljanje, uključujući mogućnost automatskog digitalnog ispravljanja mjernih veza, bez fizičkih
Morate promijeniti veze sonde.
· Mogućnost postavljanja prilagođenih prikaza kako biste brzo došli do testova i podataka koji su vam najvažniji
· Fleksibilnost u prijenosu podataka (npr. Računalo na USB, WLAN, mobilna veza, izravni USB) bez ometanja analize kvalitete mreže ili potrošnje energije.
· Revidirani programski paket (Energy Analyze Plus) za modernu, intuitivnu analizu podataka i izvješćivanje.
Ovaj tekst je strojno preveden.

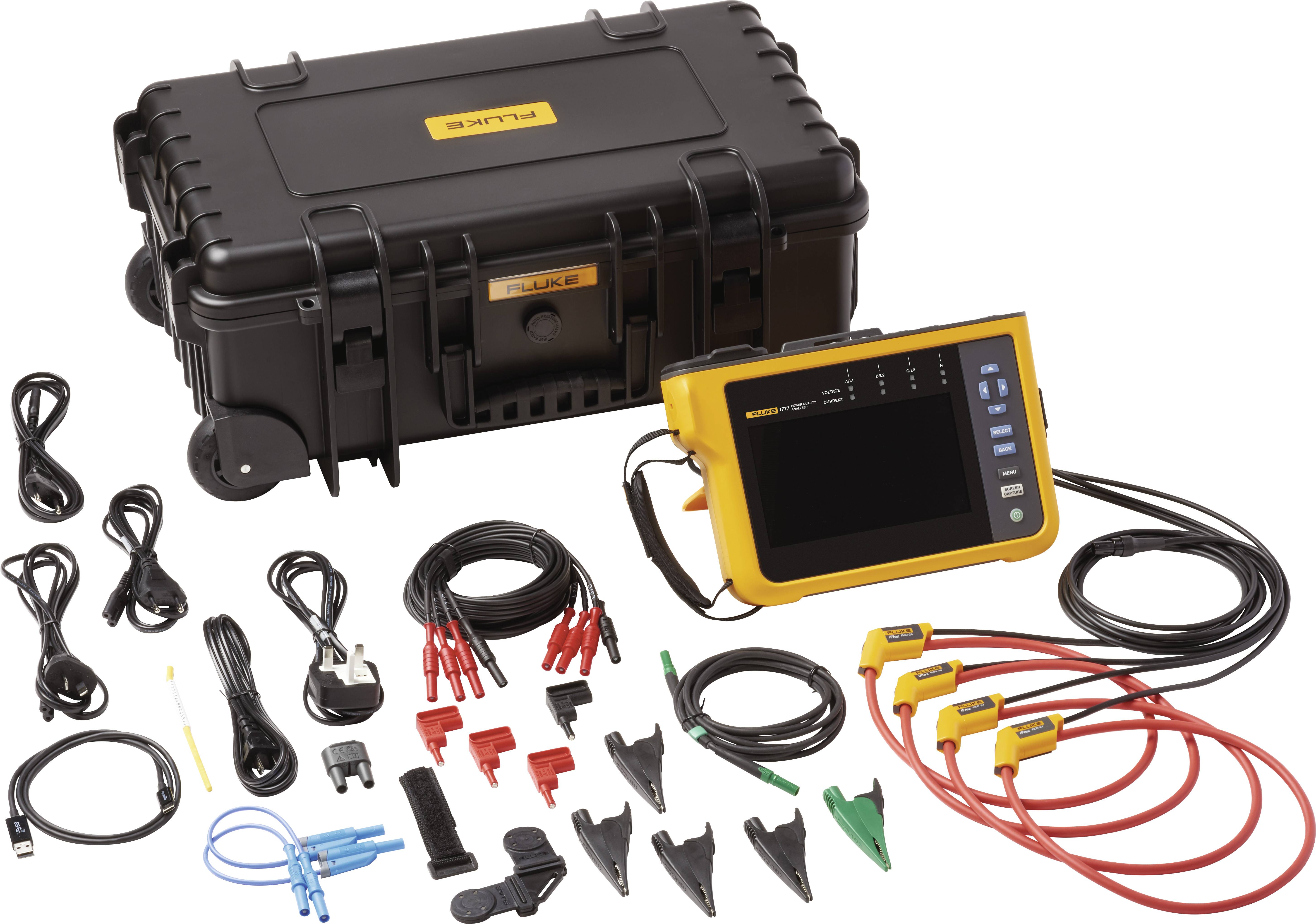

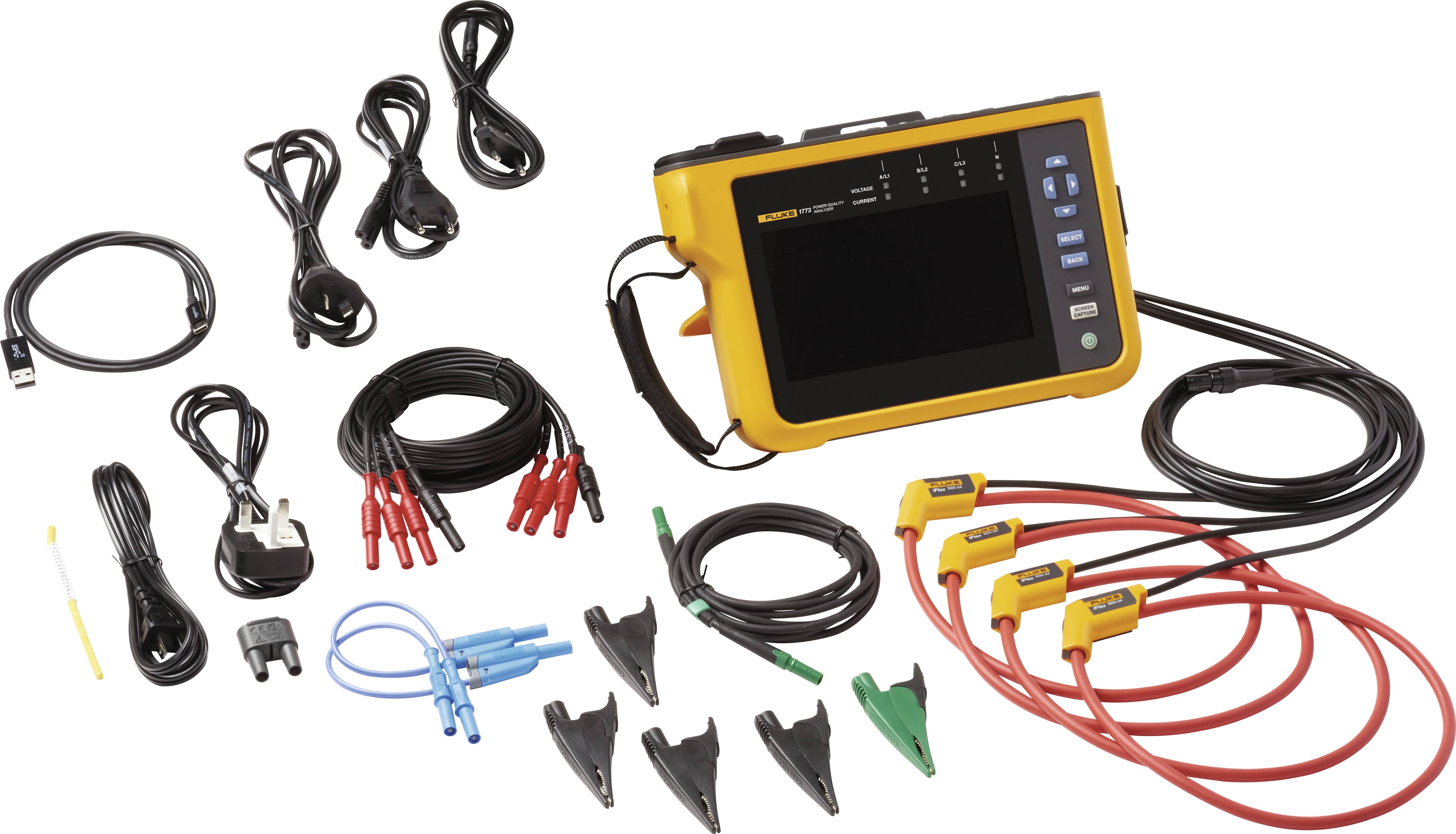

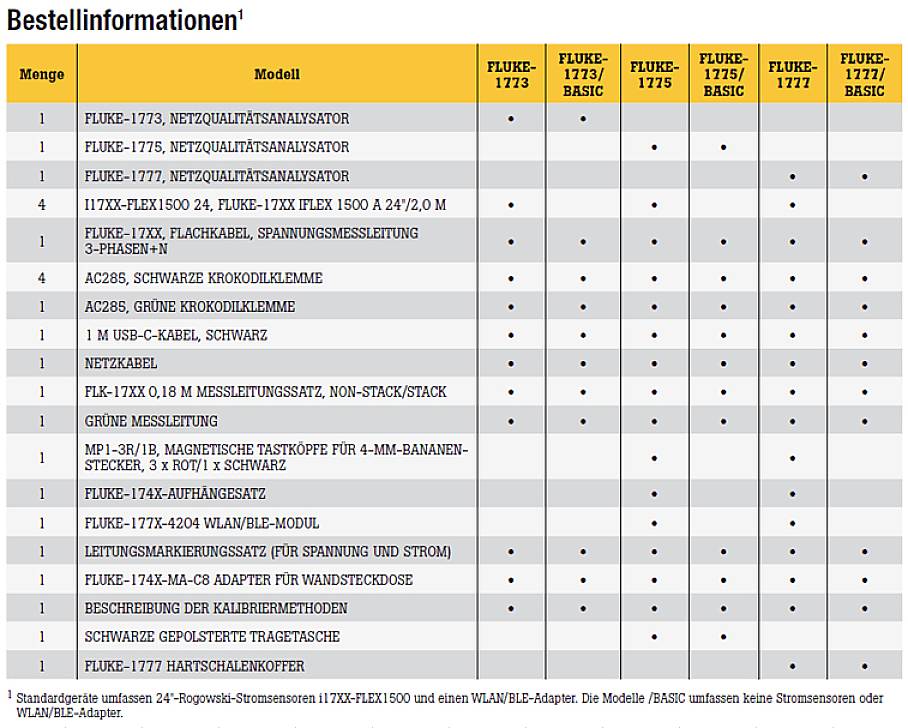

Isporuka uključuje
- 1 x analizator kvalitete energije Fluke 1775
- 1 x Fluke-17XX Iflex, ravni kabel, trofazni kabel za mjerenje napona + N
- 4 x AC285, crne aligatorske kopče
- 1 x AC285, kopča od zelenog aligatora
- 4 x 1 m USB-C kabel, crni
- 1 x kabel za napajanje
- 1 x mjerna linija FLK-17XX 0,18 m, neslagana / hrpa
- 1 x zeleni ispitni kabel
- 1 x set za označavanje linija
- 1 x adapter Fluke-174X-MA-C8 za zidnu utičnicu
- 1 x opis metoda kalibracije
- 1 x crna podstavljena torbica za nošenje
Napomene
Bez WLAN / BLE adaptera i osjetnika struje
