Fischer GPS 3/4" montažna šina 120 mm čelik, pocinčani 020968 25 St. (D x Š x V) 120 x 40 x 4 mm
EAN:
Šifra proizvođača:
Kataloški br.:
Istaknuti proizvodi i detalji
Osnovna ploča GPS 120 x 40 x 4 mm (3/4)
- Stvaranje dimenzionalno stabilnih veza između podzemlja i cjevovoda
- Jednostavno poravnavanje konzole kroz proreze
- Pocinčano
- Idealno za fischer instalacijske sustave
Tehnički podaci
- Razina opterećenja: srednja
- Materijal: pocinčani čelik 8 µm
- Prorezna rupa: 11 x 19 mm
- Razmak rupa: 79 mm
- Maksimalno preporučeno statičko opterećenje (središnje povlačenje): 4,00 kN
- Materijal: S 355 MC (br. materijala 1.0976) prema DIN EN 10149 - alternativa: DD11 (br. materijala 1.0332) prema EN 10111
- Vrsta proizvoda
montažna šina
- dim.
(D x Š x V) 120 x 40 x 4 mm
- Materijal
čelik, pocinčani
- Sadržaj
25 St.
- Veličina navoja
3/4"
- Širina
40 mm
- Visina
4 mm
- Dužina
120 mm
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 167903 Fischer GPS 3/4" montažna šina 120 mm čelik, pocinčani 020968 25 St. (D x Š x V) 120 x 40 x 4 mm
Opis

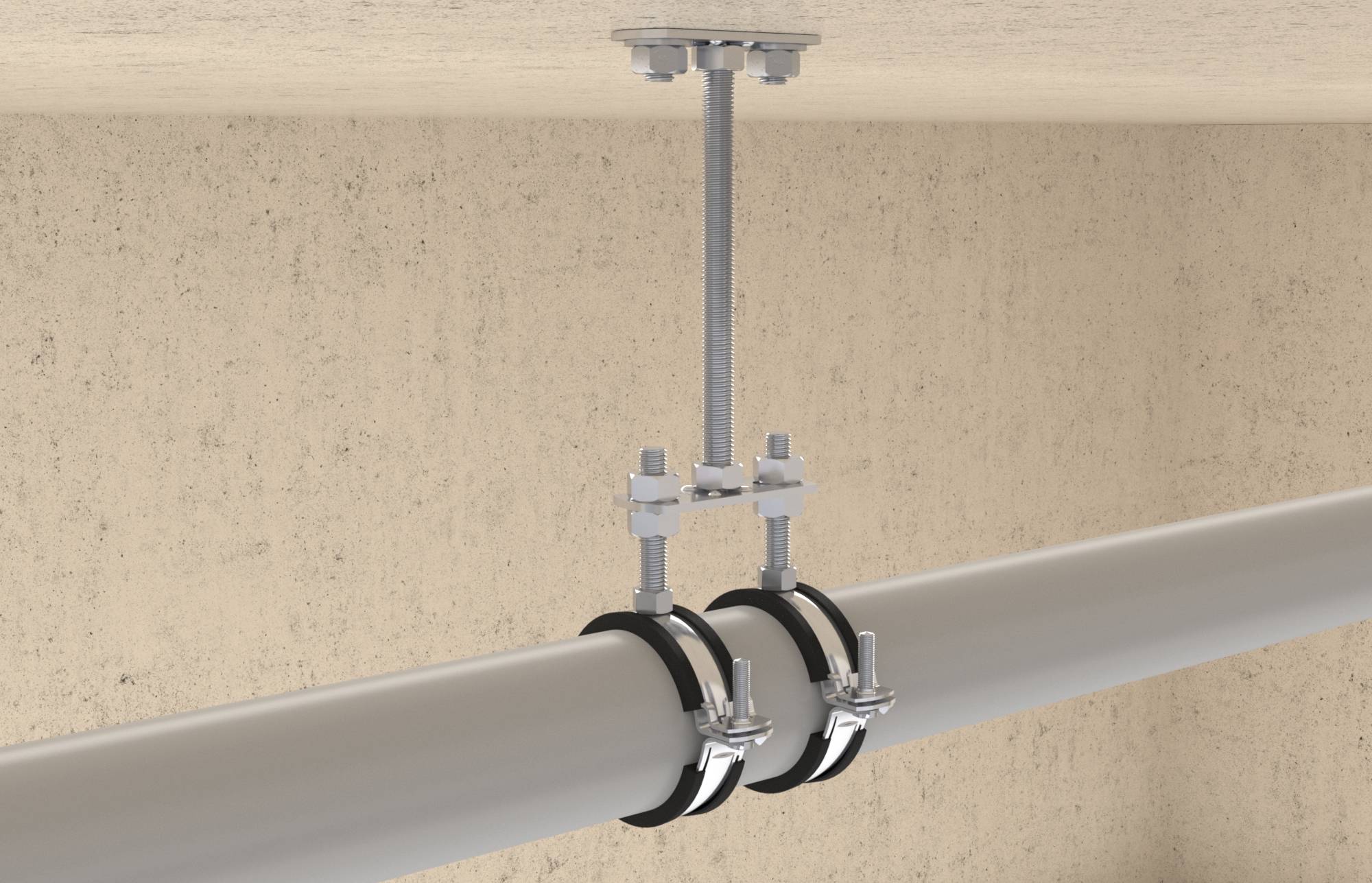

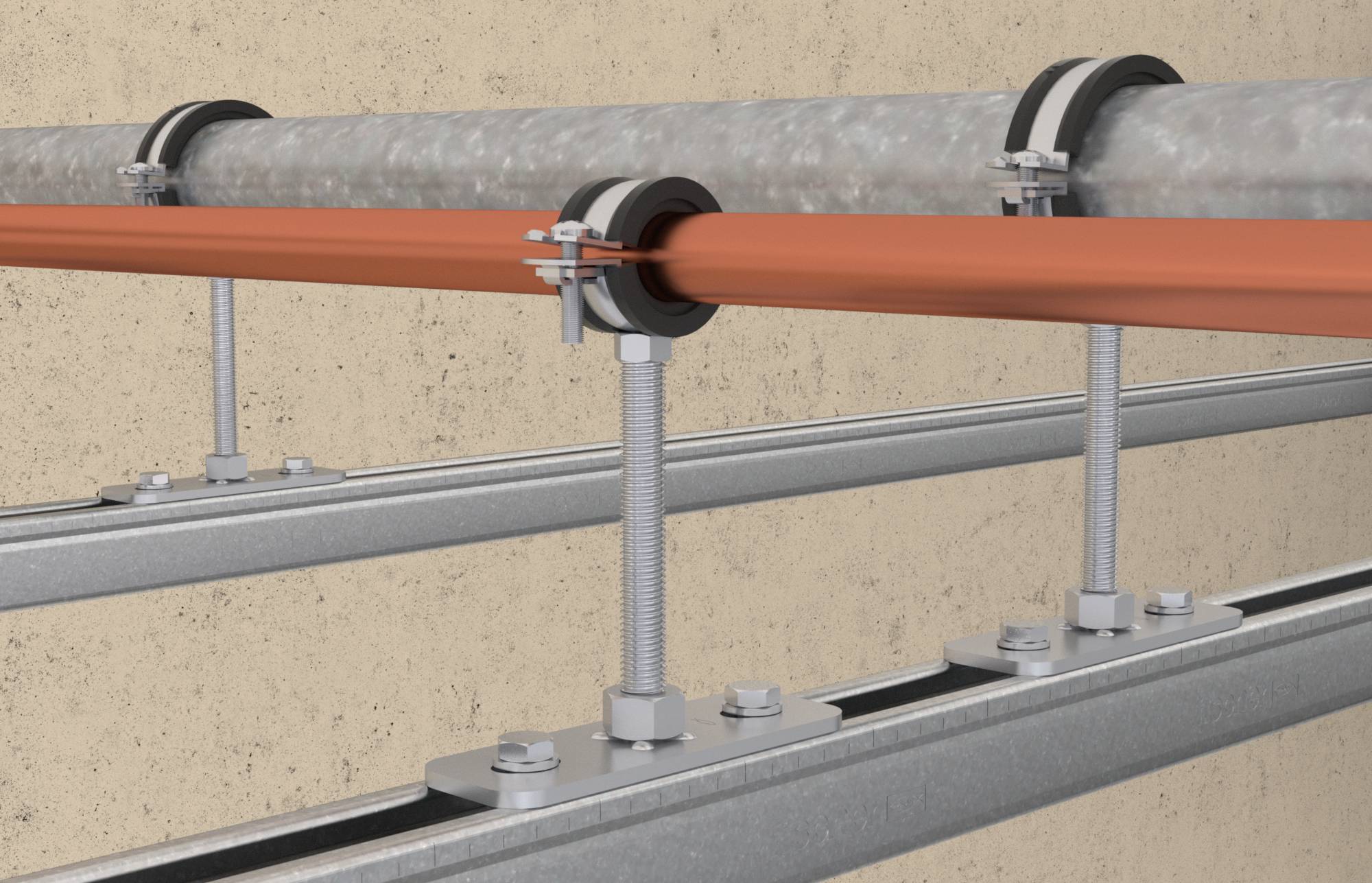

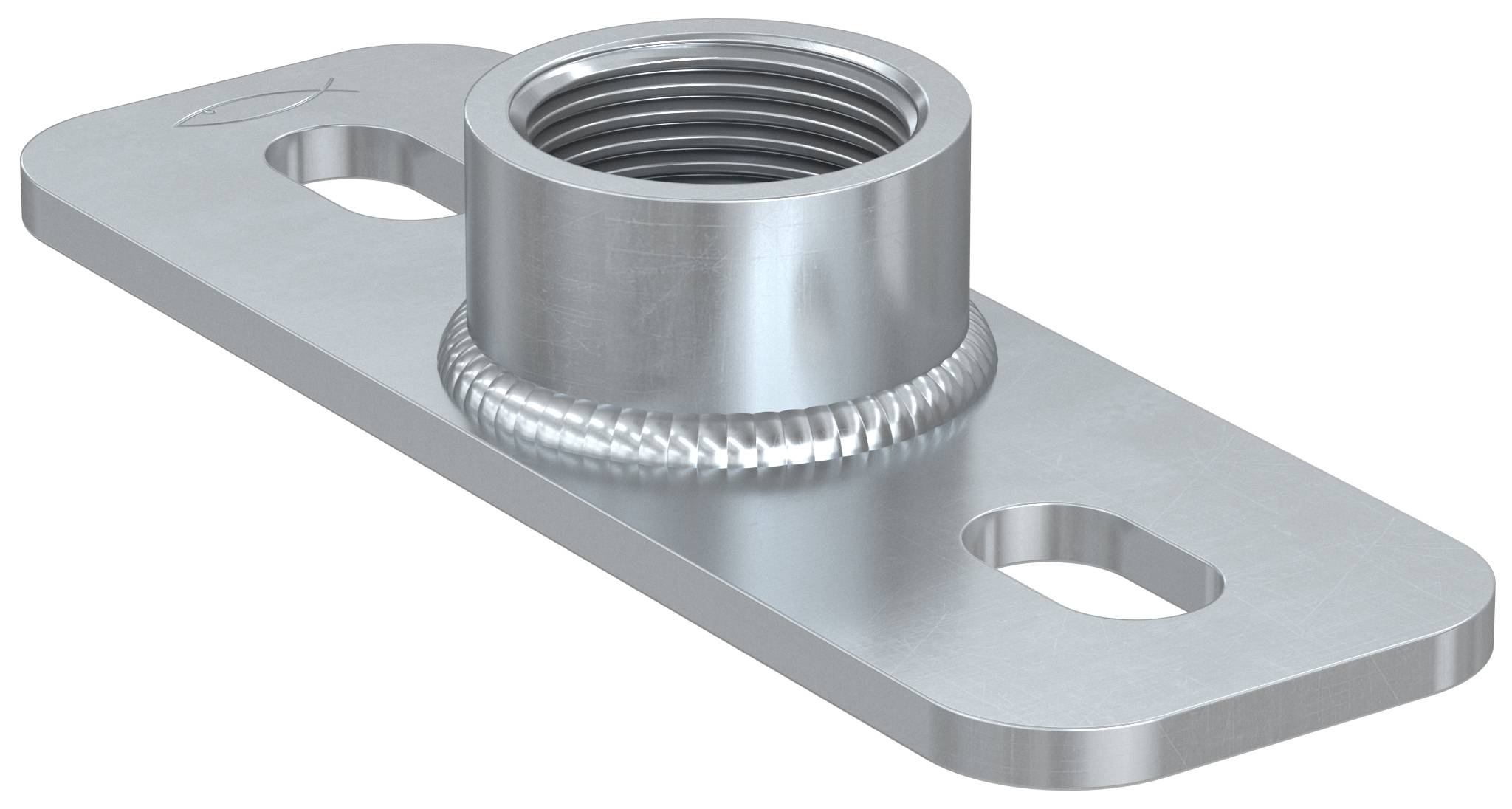

Univerzalna teška osnovna ploča sa zavarenom navojnom čahurom. Fischer GPS temeljna ploča je pričvrsni element sa zavarenom navojnom utičnicom. To omogućuje pričvršćivanje drugih pričvrsnih elemenata iz fischer instalacijskog sustava na tlo zgrade ili na montažnu šinu. Osnovna ploča izrađena je od visokokvalitetnog čelika DD11 prema DIN EN 10111 i pocinčana.
Ovaj tekst je strojno preveden.
Ovaj tekst je strojno preveden.
Izvedba
- Rupe s prorezima u osnovnoj ploči omogućuju jednostavno poravnavanje konzole.
Napomene
Sidrenje u rupičasto zidanje s injekcijskim mortom FIS V, montažnim mortom i montažnim mortom Green bez odobrenja.
