Fischer 546395 ULTRACUT FBS II 6x25 M8/19 concrete screw 6 mm 25 mm vanjski šesterokutni čelik galvansko pocinčani 100 S
EAN:
Šifra proizvođača:
Kataloški br.:
3 Set(ovi) - zaliha Njemačka
Prikaži alternative
Broj (Veličina pakiranja 100 St.)
Ukupno (51,99 € / komad)
51,99 €
sa PDV-om
Dostupno još samo 3 Set(ovi) - zaliha Njemačka
Istaknuti proizvodi i detalji

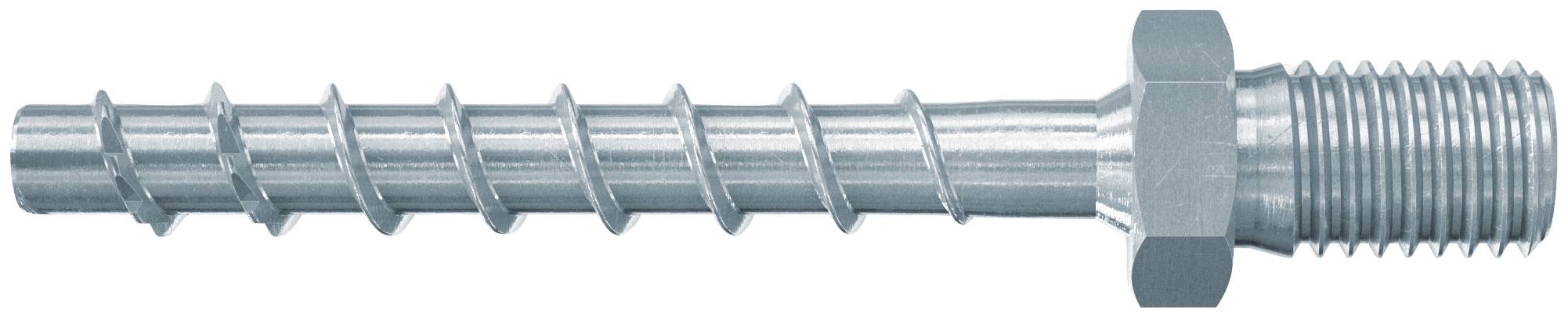

Vijak za beton UltraCut FBS II 6 x 25 M8/19 vanjski navoj
- Vijak za beton promjera 6 s promjenjivom dubinom uvrtanja nudi visok stupanj fleksibilnosti i omogućuje prilagodbu opterećenjima s milimetarskom preciznošću
- ETA ocjena (opcija 1) regulira upotrebu u napuknutom i nenapuknutom betonu za najviše sigurnosne zahtjeve
- Vijak za beton promjera 6 s ETA oznakom za seizmičku kategoriju C1 za dodatnu sigurnost
Tehnički podaci
- Odobreno za: Beton C20/25 do C50/60, napuknut i nenapuknut / Pričvršćivanje u prednapregnutim betonskim šupljim pločama C30/37 do C50/60 za višestruko pričvršćivanje nenosivih sustava
- Prikladno i za: Beton C12/15 / zidane površine guste strukture / čvrste građevinske materijale

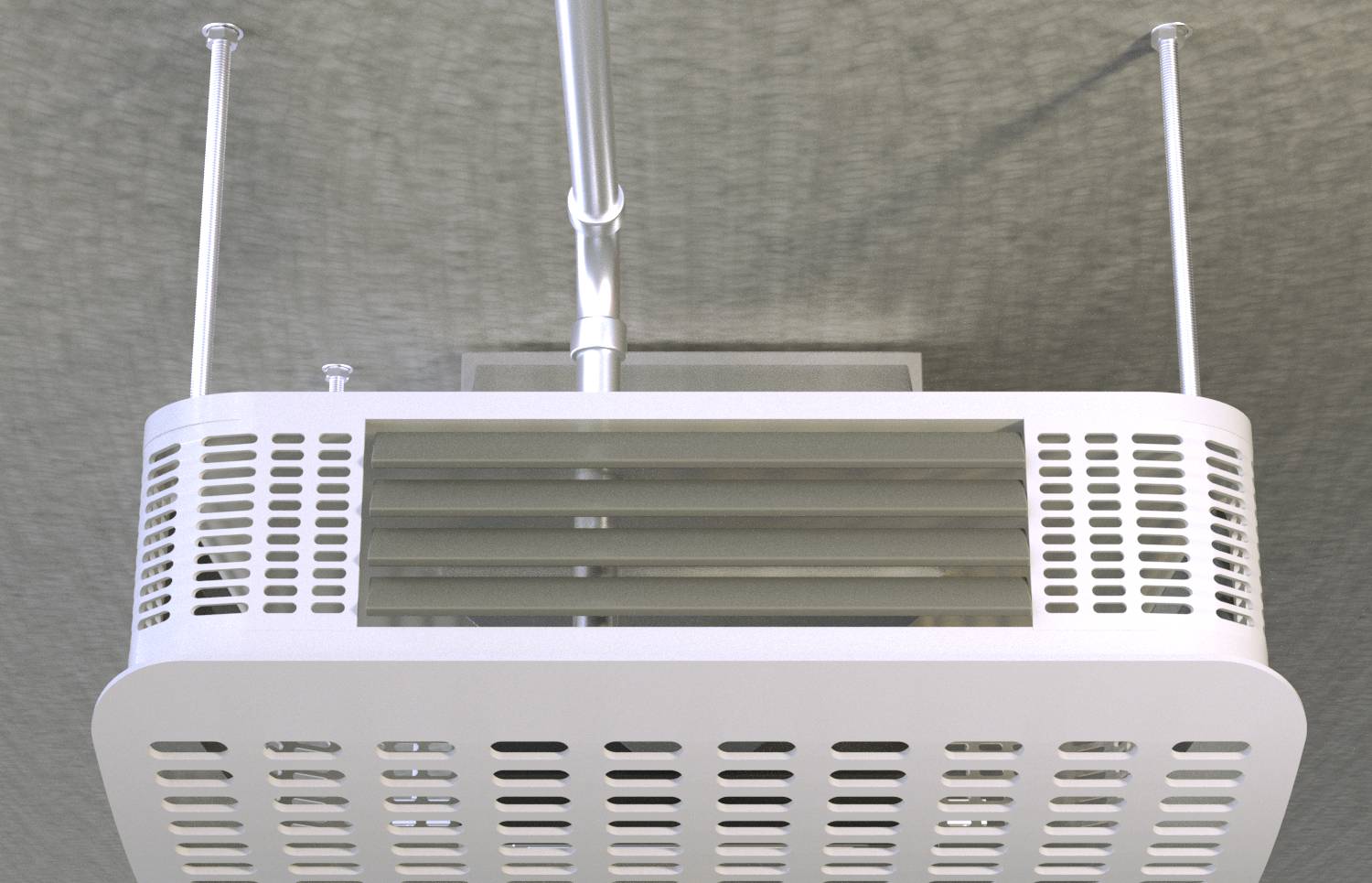

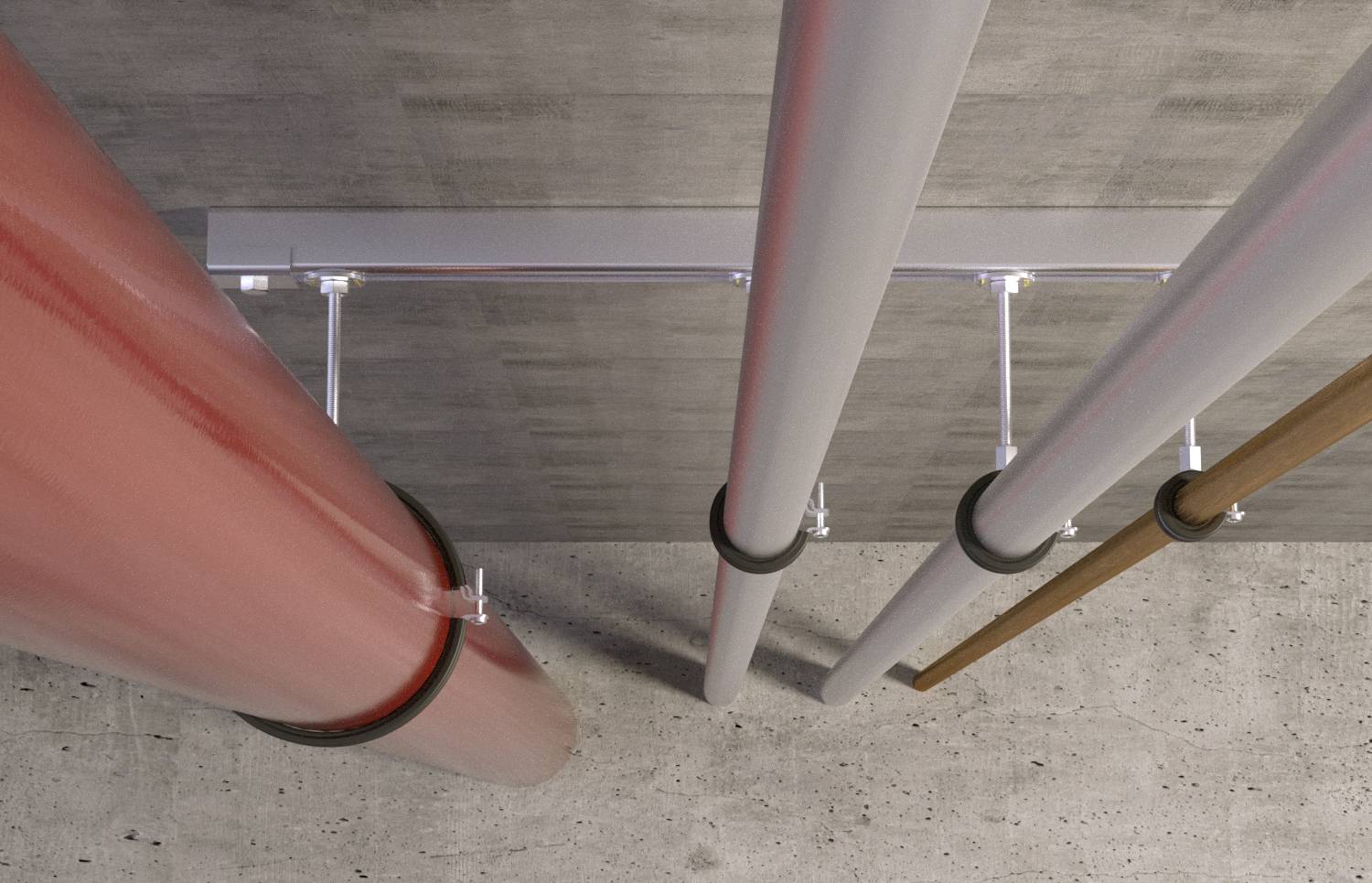

- Primjene: trase cijevi, pojedinačni ovjesi cijevi, viseće montažne tračnice, prednapeti betonski šuplji stropovi, trase kabela, ventilacijski kanali, perforirane trake
- Pogon: SW 10
- Promjer svrdla: 6 mm
- Dubina uvrtanja: 25 mm, višestruki dodatak ETA-18/0242: 25 mm
- Duljina navoja: 15 mm
- Dubina bušenja rupe za provlačenje min.: 30 mm
- Dubina bušenja rupe za prethodno postavljenu ugradnju min.: 35 mm
- Prevjes: 19 mm
- Vrsta proizvoda
concrete screw
- Pogon
vanjski šesterokutni
- Materijal
čelik
- Veličina navoja
M8
- Sadržaj
100 St.
- Promjer
6 mm
- Dužina
25 mm
- dim.
(Ø x D) 6 mm x 25 mm
- Svojstvo materijala
galvansko pocinčani
- Oblik glave
šesterokut
- UKCA
nije bitno
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2157960 Fischer 546395 ULTRACUT FBS II 6x25 M8/19 concrete screw 6 mm 25 mm vanjski šesterokutni čelik galvansko pocinčani 100 S
Opis
Visokoučinkoviti betonski vijak za maksimalnu udobnost montaže. Fischer vijak za beton UltraCut FBS II 6 M8/19 rješenje je za sidrenje izrađeno od pocinčanog čelika s visećim vijkom (vanjski navoj M8). UltraCut FBS II 6 M8/19 idealan je za pričvršćivanje trasa cijevi, pojedinačnih ovjesa cijevi ili visećih montažnih tračnica za građevinsku tehniku. Prilikom uvrtanja vijka za beton u probušenu rupu s udarnim ključem, bokovi navoja se urezuju u beton s pozitivnim nalijeganjem i osiguravaju maksimalnu nosivost. Mali napor pri bušenju štedi vrijeme s višestrukim priključcima. Europska tehnička procjena za napuknuti i nenapuknuti beton, kao i za seizmička opterećenja i požarnu prikladnost za klasu vatrootpornosti R 120 jamče dodatni plus u pogledu sigurnosti.
Za montažu se preporuča tangencijalni udarni ključ s nasadom prikladnim za udarne ključeve ili poseban TX bit.
U slučaju vertikalne ugradnje (u stropove i podove) i upotrebe šupljih svrdla, nije potrebno čistiti probušenu rupu.
Kod bušenja u tlu potrebno je bušiti 3 puta dublje od promjera svrdla.
Ispravna ugradnja vijka je zajamčena (vizualna provjera kada je vijak postavljen) kada je glava vijka u kontaktu s dodatkom tako da se vijak ne može dalje zavrnuti.
Ovaj tekst je strojno preveden.
Za montažu se preporuča tangencijalni udarni ključ s nasadom prikladnim za udarne ključeve ili poseban TX bit.
U slučaju vertikalne ugradnje (u stropove i podove) i upotrebe šupljih svrdla, nije potrebno čistiti probušenu rupu.
Kod bušenja u tlu potrebno je bušiti 3 puta dublje od promjera svrdla.
Ispravna ugradnja vijka je zajamčena (vizualna provjera kada je vijak postavljen) kada je glava vijka u kontaktu s dodatkom tako da se vijak ne može dalje zavrnuti.
Ovaj tekst je strojno preveden.
Izvedba
- Vijak za beton promjera 6 s promjenjivom dubinom uvrtanja nudi visoku razinu fleksibilnosti i omogućuje fleksibilno prilagođavanje opterećenjima.
- ETA ocjena (opcija 1) regulira upotrebu u napuknutom i nenapuknutom betonu za najviše sigurnosne zahtjeve.
- Vijak za beton promjera 6 s ETA oznakom za seizmičku kategoriju C1 za dodatnu sigurnost.
- FBS II 6 je odobren za višestruko sidrenje nenosivih sustava i stoga je idealan za sidrenje cjevovoda i trasa kabela u prednapregnutim betonskim šupljim stropovima.
- U slučaju vertikalne montaže (u strop i pod), čišćenje izbušene rupe nije potrebno. Kod bušenja u tlu potrebno je bušiti 3 puta dublje od promjera svrdla.
- Različiti oblici glave nude maksimalnu fleksibilnost i optimalnu prilagodbu različitim primjenama.
- Vješalica se koristi za idealnu primjenu cijevnih obujmica ili spojnica.
- Podešavanje u skladu s odobrenjem omogućuje da se vijak dva puta otpusti za ukupno 20 mm, da se podupre za najviše 10 mm i da se dodatak poravna.
- Vijak za beton UltraCut FBS II 6 gvz. nudi mogućnost korištenja u zidanju (čvrsti građevinski materijal).
