Name: Fischer 519784 30-50 PM U AL završna stezaljka
Brand: Fischer
SKU: 3028787
Availability: BackOrder

Siva metalna podesiva šarka ili zaporni dio s heksagonalnom utičnom vijkom na vrhu, prikazani u trokvartalnoj perspektivi na bijeloj pozadini.

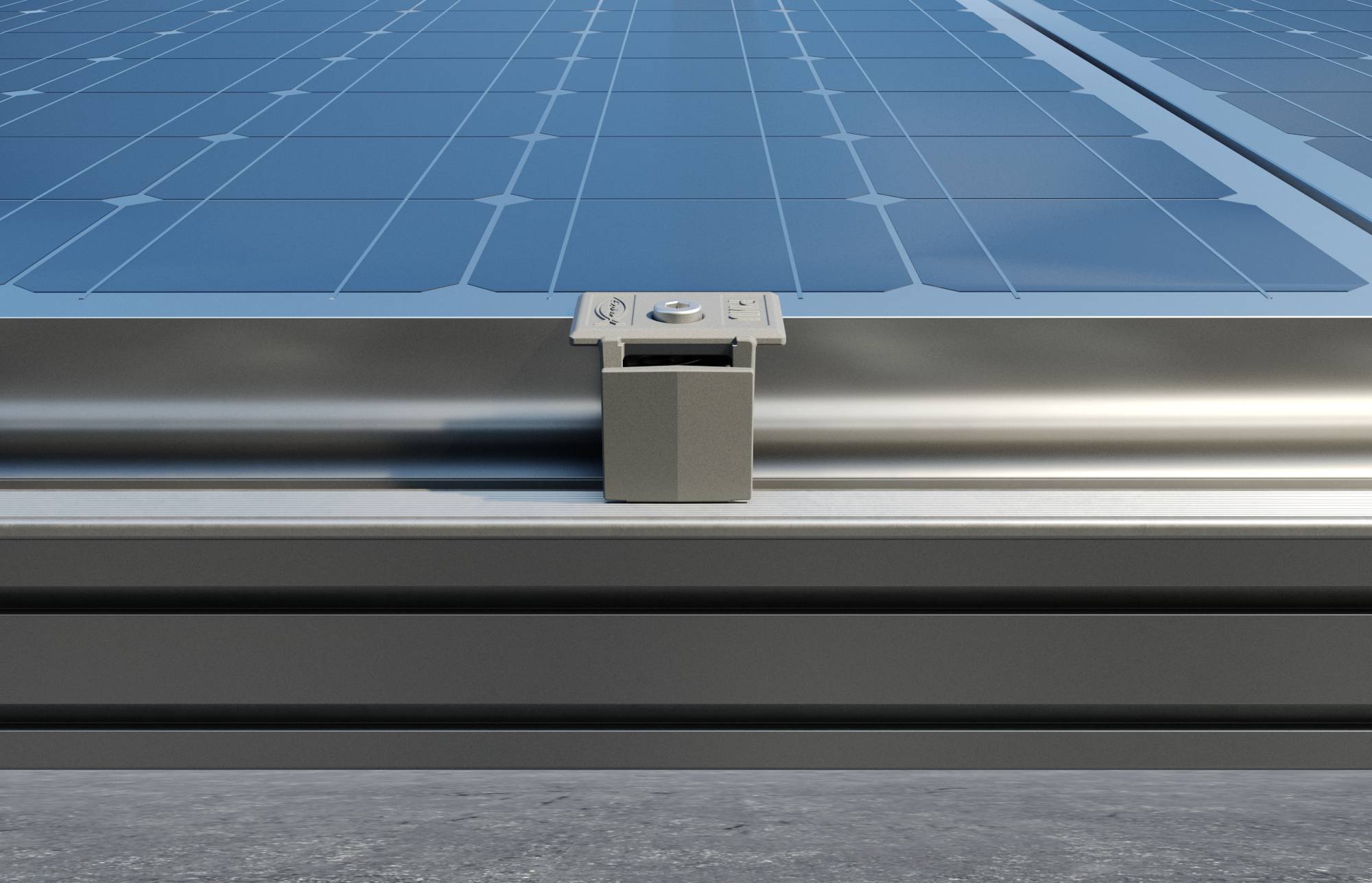

Bliski plan montažne stezaljke solarnog panela pričvršćene na aluminijske tračnice na krovnom nizu solarnih panela.

Fischer 519784 30-50 PM U AL završna stezaljka-2

Fischer 519784 30-50 PM U AL završna stezaljka-3

1/4

Dostava čet,29.10.

30 Set(ovi) - zaliha Njemačka

Broj (Veličina pakiranja 10 St.)

Set(ovi) - zaliha Njemačka

Ukupno (44,99 € / komad)

44,99 €

uklj. PDV

samo 4,61 €

Uključena je politika povrata u roku od 14 dana

Obrazac za prijavu nezakonitog sadržaja

Istaknuti proizvodi i detalji

fischer univerzalna završna stezaljka predmontirana PM U AL 30-50 aluminij

Univerzalno primjenjiv za ploče debljine od 30 do 50 mm
Brzo umetanje u profil
Ravan i s udubljenim vijkom za izbjegavanje sjena
Izrađen od aluminija EN AB 46100
Umetnite donji dio predmontirane PM U univerzalne stezaljke u gornji žlijeb tračnice
Okrenite unaprijed montiranu PM U univerzalnu stezaljku u smjeru kazaljke na satu da biste je koristili kao krajnju stezaljku i suprotno od kazaljke na satu da biste je koristili kao srednju stezaljku
Osigurajte PV modul primjenom zateznog momenta od 10 Nm na imbus vijak (TCEI).
Pogodan za:
Sustavi kosih krovova s kukama
Sustavi ravnih krovova s trokutastim okvirima
Trapezni limeni krovni sustavi
Krovni sustavi od valovitog metala
Specijalne konstrukcije
Za pričvršćivanje PV modula na tračnice:
SolarLight
SolarFish
SolarMid
SolarMetal limeni krov
SolarFlat limeni krov

Tehnički podaci

Navoj: M8
Moment ugradnje: 10 Nm
Debljina modula: 30 - 50 mm
Veličina ključa (unutarnji šesterokutni): 6 mm
Duljina vijka: 40 mm

Vrsta proizvoda: završna stezaljka

Težina: 120 g

Dokumenti i preuzimanja

Upute za rad i sigurnost

Upute za rad i sigurnost 3028787 Fischer 519784 30-50 PM U AL završna stezaljka

Opis

PM U je univerzalna stezaljka za PV panele debljine od 30 do 50 mm, koja se može koristiti i kao srednja stezaljka i kao krajnja stezaljka. PM U se može brzo umetnuti u profile jednostavnim okretanjem. Kompatibilan sa SolarLight, SolarFish, SolarMid, Solar limenim krovnim profilima Unaprijed montirana univerzalna stezaljka PM U može pričvrstiti sve fotonaponske module debljine od 30 mm do 50 mm. Unaprijed sastavljena univerzalna stezaljka PM U može se koristiti i kao krajnja stezaljka i kao srednja stezaljka. Zahvaljujući inteligentnoj matici, predmontirana univerzalna stezaljka PM U može se brzo zakačiti i zaključati na bilo kojem mjestu na montažnoj tračnici. Upušteni vijak u elementu izbjegava sjene na susjednim modulima. Zahvaljujući opruzi, predmontirana univerzalna stezaljka PM U ostaje podignuta tijekom faza zatezanja. Unaprijed montirana univerzalna stezaljka PM U ne zahtijeva nikakve dodatne elemente (npr. vijke, brtve, matice).
