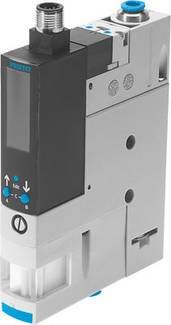

FESTO vakuumska usisna mlaznica OVEM-20-H-B-PO-CE N-2P 8023702 27.6 V/DC G 1/4, prigušivač Nazivna širina 2 mm Materijal
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (1.115,00 € / komad)
1.115,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO vakuumska usisna mlaznica OVEM-20-H-B-PO-CE N-2P 8023702 27.6 V/DC G 1/4, prigušivač Nazivna širina 2 mm Materijal kućišta lijevani aluminij, PA Brtveni material NBR zatvoreni položaj
Tehnički podaci
- Vrsta zaslona: 4-znamenkasti alfanumerički zaslon LCD zaslona s osvjetljenjem [bar]: -0,999 ... 0 bara Dizajn prigušivača: otvoren Vrsta ugradnje: s prolaznom rupom s unutarnjim navojem s priborom Vrijeme ventilacije pri nominalnom radnom tlaku: 0,2 s Radni tlak: 2 ... Radni tlak od 8 bara za maks. Vakuum: 5,3 bara Radni medij: Komprimirani zrak prema ISO 8573-1: 2010 [7: 4: 4] Raspon radnog napona DC: 20,4 ... CE oznaka 27,6 V (vidi izjavu o sukladnosti): prema EU EMC direktivi Prikazane jedinice: bar Područje mjerenja tlaka: -1 ... 0 bar Ugradbeni položaj: bilo koji radni ciklus: 1 histereza opsega podešavanja [bar]: -0,9 ... 0 bar Područje podešavanja vrijednosti praga: -0,999 ... 0 bara Opcije podešavanja: putem zaslona i tipki Karakteristike izbacivača: standardni visoki vakuum Električni priključak: utikač M12x1 5-polni Finoća filtra: 40 µm Točnost FS: 3% FS Ručno prebacivanje: taktilno dodatno putem kontrolnih tipki Napomena o pogonu i upravljačkom mediju: Nije moguće podmazivanje Induktivni zaštitni krug : prilagođeno MZ, MY, ME zavojnicama Integrirana funkcija: Ejektorski pulsni ventil, električni prigušnik, preklopni ventil, električni, filtar, funkcija uštede zraka, električni, nepovratni ventil, prigušivač zvuka, otvoren, vakuumski prekidač, napon izolacije: 50 V, KC simbol: KC-EMV, izvedba konstrukcije: modularna, klasa otpornosti na koroziju: 2 - umjereni korozijski stres, čvrstoća kratkog spoja : da struja praznog hoda:<70 mA Maksimalni moment pritezanja: 0,8 Nm s unutarnjim navojem 2,5 Nm s prolaznim otvorom Max. Izlazna struja: 100 mA Max. Količina protoka usisa u odnosu na atmosferu: 86,5 l / min. Max. 50 ° C Izmjerena varijabla: Relativni tlak Način mjerenja: piezorezitivni Nazivni radni tlak: 6 bara Nazivna širina Lavalna mlaznica: 2 mm Pneumatski priključak 1: G1 / 4 Pneumatski priključak 3: integrirani prigušivač Težina proizvoda: 415 g Dimenzija rešetke: 20 mm Relativna vlažnost: 5 - 85% Preostala struja: 0, 1 mA Razina zvučnog tlaka pri nominalnom radnom tlaku: 74 dB (A) Preklopni izlaz: 2xPNP preklopni ulaz prema standardu: IEC 61131-2 Funkcija preklopnog elementa: NC kontakt NO kontakt Preklopna funkcija: komparator prozora Uporednik granične vrijednosti Prebacivanje logičkih ulaza: PNP (pozitivno prebacivanje) Prikaz položaja prebacivanja: LCD Preklopni prikaz statusa: Optička zaštita: IP65 Klasa zaštite: III Pad napona:<= 1,5 V Karakteristike zavojnice: 24 V DC: faza slabe struje 0,3 W, faza velike struje 2,55 W Otpor impulsnog napona: 0,8 kV Otpor preopterećenju: dostupno Temperatura okoline: 0 ... 50 ° C Vakuumski priključak: QS-8 Funkcija ventila: zatvoren Zaštita od obrnutog polariteta: za sve električne priključke Stupanj onečišćenja: 3 Materijalne brtve: NBR Mlaznica za hvatanje materijala: POM Filtar materijala: tkanina PA sinterovani čelik Kućište filtra od materijala: ojačani PA Materijal kućišta: Lijevani aluminij PA ojačani materijal Banjo vijak: Kovana aluminijska legura Materijal regulacijskog vijka: Čelik Prigušivač materijala: Kovana aluminijska legura PU pjena Materijal vijka: Čelik Materijal leće: PA Materijal kućišta konektora: Mjed, poniklan Materijal kontakta čepa: Mjed, pozlaćeni Materijal igle: Kovana legura Materijal tipkovnice : TPE-U Materijal vijčanog spoja: Mjed, ponikliran Kutni materijal: Nehrđajući čelik Napomena o materijalima: Sadrži tvari koje sadrže PWIS-u Ponavljanje Ponovljivost Preklopna vrijednost FS: 0,6% Odobrenje: Oznaka RCM c UL us - Popis (OL)
- Pogonski medij
Komprimirani zrak
- Vrsta
8023702
- Vrsta proizvoda
vakuumska usisna mlaznica
- Radni napon
27.6 V/DC
- Materijal kućišta
lijevani aluminij
PA
- Priključak
G 1/4
prigušivač
- Radni tlak (maks
8 bar
- Pogonska tempratura
0 °C (min)
- Min. radna temperatura
0 °C
- Potrošnja struje
2.55 W
- Izvedba
Klasa otpornosti na koroziju CRC: 2 - umjereno korozijsko naprezanje
- Proizvođač-br. dijela
8023702
- Radni tlak (min.)
2 bar
- Pogonski napon maks.
27.6 V/DC
- min. pogonski napon
20.4 V/DC
- Brtveni material
NBR
- Funkcija
zatvoreno
- Težina
415 g
- Temperaturni opseg medija
0 do 50 °C
- Maks. temperatura medija
50 °C
- Min. temperatura medija
0 °C
- Medium
komprimirani zrak
- Nazivna širina
2 mm
- Određene značajke
p-priključak g 1/4
- Funkcija preklopnih elemenata
otvarač
IP65
- Maks. temperatura okoline
+50 °C
- Min. temperatura okoline
0 °C
- Način rada
zatvoreni položaj
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204833 FESTO vakuumska usisna mlaznica OVEM-20-H-B-PO-CE N-2P 8023702 27.6 V/DC G 1/4, prigušivač Nazivna širina 2 mm Materijal
Opis
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
