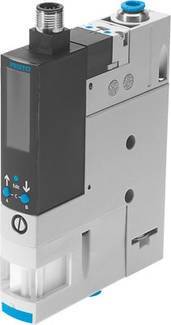

FESTO vakuumska usisna mlaznica OVEM-10-H-B-QO-CE N-1PD 8037699 27.6 V/DC QS-8, prigušivač Nazivna širina 0.95 mm Materi
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (875,00 € / komad)
875,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO vakuumska usisna mlaznica OVEM-10-H-B-QO-CE N-1PD 8037699 27.6 V/DC QS-8, prigušivač Nazivna širina 0.95 mm Materijal kućišta lijevani aluminij, PA Brtveni material NBR zatvoreni položaj
Tehnički podaci
- Vrsta zaslona: 4-znamenkasti alfanumerički zaslon LCD zaslona s osvjetljenjem [bar]: -0,999 ... 0 bara Dizajn prigušivača: otvoren Vrsta ugradnje: s prolaznom rupom s unutarnjim navojem s priborom Vrijeme ventilacije pri nominalnom radnom tlaku: 0,2 s Radni tlak: 2 ... Radni tlak od 8 bara za maks. Vakuum: 3,5 bara Radni medij: Komprimirani zrak prema ISO 8573-1: 2010 [7: 4: 4] Raspon radnog napona DC: 20,4 ... CE oznaka 27,6 V (vidi izjavu o sukladnosti): prema EU EMC direktivi Prikazane jedinice: bar Područje mjerenja tlaka: -1 ... 0 bar Ugradbeni položaj: bilo koji radni ciklus: 1 histereza opsega podešavanja [bar]: -0,9 ... 0 bar Područje podešavanja vrijednosti praga: -0,999 ... 0 bara Opcije podešavanja: putem zaslona i tipki Karakteristike izbacivača: standardni visoki vakuum Električni priključak: utikač M12x1 5-polni Finoća filtra: 40 µm Točnost FS: 3% FS Ručno prebacivanje: trenutno Napomena o radnom i upravljačkom mediju: Uljni rad nije moguć Induktivni zaštitni krug: prilagođen MZ, MY, ME zavojnice Integrirana funkcija: Ejektorski pulsni ventil, električni prigušni ventil, on-off ventil, električni, filtar, funkcija uštede zraka, električni, nepovratni ventil, prigušivač zvuka, otvoren, vakuumski prekidač, napon izolacije: 50 V, simbol KC: KC-EMV Konstruktivna struktura: modularna :<70 mA Zaštita od neovlaštenog ponašanja: PIN kod Maks. Moment zatezanja: 0,8 Nm s unutarnjim navojem 2,5 Nm s prolaznim otvorom Max. Izlazna struja: 100 mA Maks. Protok usisnog volumena u odnosu na atmosferu: 19,5 l / min Max. .. 50 ° C Izmjerena varijabla: Relativni tlak Način mjerenja: piezorezitivni Nazivni radni tlak: 6 bara Nazivna širina Lavalna mlaznica: 0,95 mm Pneumatski priključak 1: QS-8 Pneumatski priključak 3: integrirani apsorber zvuka Težina proizvoda: 330 g Dimenzija rešetke: 20 mm Relativna vlažnost: 5 - 85% Preostala struja: 0,1 mA Razina zvučnog tlaka pri nominalnom radnom tlaku: 73 dB (A) Preklopni izlaz: PNP preklopni ulaz prema standardu: IEC 61131-2 Funkcija preklopnog elementa: NC kontakt NO kontakt Prekidačka funkcija: komparator prozora Uporednik pragova vrijednosti Prebacivanje logičkih ulaza: PNP (pozitivno prebacivanje) Prikaz položaja prebacivanja: LCD Prikaz stanja prebacivanja: klasa optičke zaštite : IP65 Klasa zaštite: III Pad napona:<= 2 V Karakteristike zavojnice: 24 V DC: faza slabe struje 0,3 W, faza velike struje 2,55 W Otpor impulsnog napona: 0,8 kV Otpor preopterećenju: dostupno Temperatura okoline: 0 ... 50 ° C Vakuumski priključak: QS-8 Funkcija ventila: zatvoren Zaštita od obrnutog polariteta: za sve električne priključke Stupanj zagađenja: 3 Materijal brtvila: NBR Materijal mlaznice za hvatanje: POM Materijal filtra: tkanina PA sinterovani čelik Materijal kućišta filtra: ojačan PA Materijal kućišta: Lijevani aluminij ojačan PA materijalom Regulacijski vijak: Čelični prigušivač Materijal: Kovana legura aluminija PU-pjena Materijal vijka: Čelik Materijal vizira: PA Materijal kućišta konektora: Mjed, poniklan Materijal kontakta čepa: Mjed, pozlaćeni Materijal igle: Čelik Jet Materijal mlaznice: Kovani legure aluminija Materijal tipkovnice: TPE-U Materijal vijka : Mesing, poniklano Napomena o materijalima: Sadrži tvari koje sadrže LABS Ponavljanje Ponovljivost Vrijednost prebacivanja FS: 0,6% Odobrenje: Oznaka RCM c UL us - Popis (OL)
- Pogonski medij
Komprimirani zrak
- Vrsta
8037699
- Vrsta proizvoda
vakuumska usisna mlaznica
- Radni napon
27.6 V/DC
- Materijal kućišta
lijevani aluminij
PA
- Priključak
QS-8
prigušivač
- Radni tlak (maks
8 bar
- Pogonska tempratura
0 °C (min)
- Min. radna temperatura
0 °C
- Potrošnja struje
2.55 W
- Izvedba
Klasa otpornosti na koroziju CRC: 2 - umjereno korozijsko naprezanje
- Proizvođač-br. dijela
8037699
- Radni tlak (min.)
2 bar
- Pogonski napon maks.
27.6 V/DC
- min. pogonski napon
20.4 V/DC
- Brtveni material
NBR
- Vrijeme uključivanja
100 %
- Funkcija
zatvoreno
- Težina
330 g
- Temperaturni opseg medija
0 do 50 °C
- Maks. temperatura medija
50 °C
- Min. temperatura medija
0 °C
- Medium
komprimirani zrak
- Nazivna širina
0.95 mm
- Funkcija preklopnih elemenata
otvarač
IP65
- Kontrola tlaka (maks.)
-1 bar
- Maks. temperatura okoline
+50 °C
- Min. temperatura okoline
0 °C
- Način rada
zatvoreni položaj
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204847 FESTO vakuumska usisna mlaznica OVEM-10-H-B-QO-CE N-1PD 8037699 27.6 V/DC QS-8, prigušivač Nazivna širina 0.95 mm Materi
Opis
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
