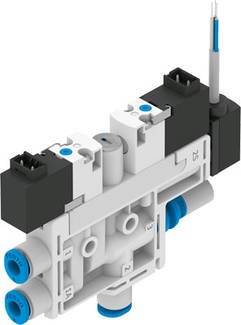

FESTO vakuumska usisna mlaznica OVEL-5-H-10-PQ-VQ4-UA-C-A-V1B-H3 8049046 26.4 V/DC vanjski priključak crijeva-ø 4 mm, pr
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (244,99 € / komad)
244,99 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO vakuumska usisna mlaznica OVEL-5-H-10-PQ-VQ4-UA-C-A-V1B-H3 8049046 26.4 V/DC vanjski priključak crijeva-ø 4 mm, prigušivač Nazivna širina 0.45 mm Materijal kućišta PA Brtveni material NBR
Tehnički podaci
- Analogni izlaz: 1 - 5 V Dizajn prigušivača: otvoren Tip ugradnje: s prolaznom rupom Vrijeme ventilacije pri nominalnom radnom tlaku: 2 s Radni tlak: 2 ... Radni tlak od 7 bara za maks. Protok usisnog protoka: radni tlak od 3 bara za maks. Vakuum: 4,2 bara Radni medij: Komprimirani zrak prema ISO 8573-1: 2010 [7: 4: 4] Raspon radnog napona DC: 21,6 ... 26,4 V Područje radnog napona DC osjetnik: 10 ... 30 V CE oznaka (vidi izjavu o sukladnosti): prema EU EMC smjernici Područje mjerenja tlaka: -1 ... 1 bar Položaj ugradnje: bilo koji Radni ciklus: 1 Karakteristika izbacivača: visoki vakuum Standardni izlaz električne veze, tip priključka: Kabel Izlaz električne veze, tehnologija povezivanja: otvoreni kraj Izlaz električne veze, broj pinova / žica: 3 Izlaz električne veze, funkcija: senzor Ulaz električne veze, tip priključka : 2x utikači Ulaz za električno povezivanje, tehnologija povezivanja: Shema povezivanja H Ulaz za električni priključak, broj polova / žica: 2 Ulaz za električni priključak, vrsta učvršćenja: Snap lock Zaključak za električni priključak, funkcija: Izbacivač impuls Vakuumsko generiranje Boja plašta kabela: siva Finoća filtra: okvirno Napomena o radu - i kontrolni medij: Uljni rad nije moguć Integrirana funkcija: Puls električnog izbacivača Odašiljač tlaka prigušne zaklopke Električni preklopni ventil Filtar Prigušivač otvoreni Promjer kabela: 2,9 mm Duljina kabela: 2,5 m Konstrukcija: T-oblik Klasa otpornosti na koroziju CRC: 2 - umjereno korozijsko naprezanje Nazivni presjek vodiča: 0,14 mm2 Svojstva kabela: pogodan za vučne lance Maksimalni volumen usisa prema atmosferi: 4 l / min Maksimalni vakuum: 0,89 Temperatura medija: 0 ... 50 ° C Metoda mjerenja: Piezorezitivni osjetnik tlaka Nominalni radni tlak: 4 bara Nazivna širina Laval mlaznica: 0,45 mm Pneumatski priključak 1: za vanjski promjer crijeva 4 mm Pneumatski priključak 3: otvoren prigušivač Težina proizvoda: 72 g Dimenzija mreže: 10 mm Razina zvučnog tlaka pri nominalnom radnom tlaku: 64 dB (A) Zaštitna klasa: IP40 Karakteristike zavojnice: 24 V DC: 1 W Promjer kabela tolerancije: ± 0,1 mm Temperatura okoline: 0 ... 50 ° C Vakuumski priključak: za vanjski promjer crijeva 4 mm Funkcija ventila: zatvoren Materijal priključnog navoja: POM Brtveni materijal: NBR Materijal mlaznice za završetak zraka: POM Materijal filtra: POM Materijal kućišta: ojačan PA-om Materijal košuljice: PVC Materijal vijka za podešavanje: Čelik Materijal prigušivača: PE Materijal vijka: Materijal mlaznice čeličnog mlaza: Kovana legura aluminija Napomena o materijalima: usklađeno s RoHS
- Pogonski medij
Komprimirani zrak
- Vrsta
8049046
- Vrsta proizvoda
vakuumska usisna mlaznica
- Radni napon
26.4 V/DC
- Materijal kućišta
PA
- Priključak
vanjski priključak crijeva-ø 4 mm
prigušivač
- Radni tlak (maks
7 bar
- Pogonska tempratura
0 °C (min)
- Min. radna temperatura
0 °C
- Potrošnja struje
1 W
- Izvedba
Klasa otpornosti na koroziju CRC: 2 - umjereno korozijsko naprezanje
- Proizvođač-br. dijela
8049046
- Radni tlak (min.)
2 bar
- Pogonski napon maks.
26.4 V/DC
- min. pogonski napon
21.6 V/DC
- Brtveni material
NBR
- Vrijeme uključivanja
100 %
- Funkcija
zatvoreno
- Težina
72 g
- Temperaturni opseg medija
0 do 50 °C
- Maks. temperatura medija
50 °C
- Min. temperatura medija
0 °C
- Medium
komprimirani zrak
- Nazivna širina
0.45 mm
IP40
- Kontrola tlaka (maks.)
1 bar
- Kontrola tlaka (min.)
-1 bar
- Maks. temperatura okoline
+50 °C
- Min. temperatura okoline
0 °C
- UKCA
da
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2204850 FESTO vakuumska usisna mlaznica OVEL-5-H-10-PQ-VQ4-UA-C-A-V1B-H3 8049046 26.4 V/DC vanjski priključak crijeva-ø 4 mm, pr
Opis
Napomene
KV vrijednost označava protok vode kroz ventil u litrama po minuti pri tlaku od nešto manje od 1 bara i temperaturi vode u području od 5 do 30°C. QNn vrijednost je mjera za plinove u litrama po minuti.
