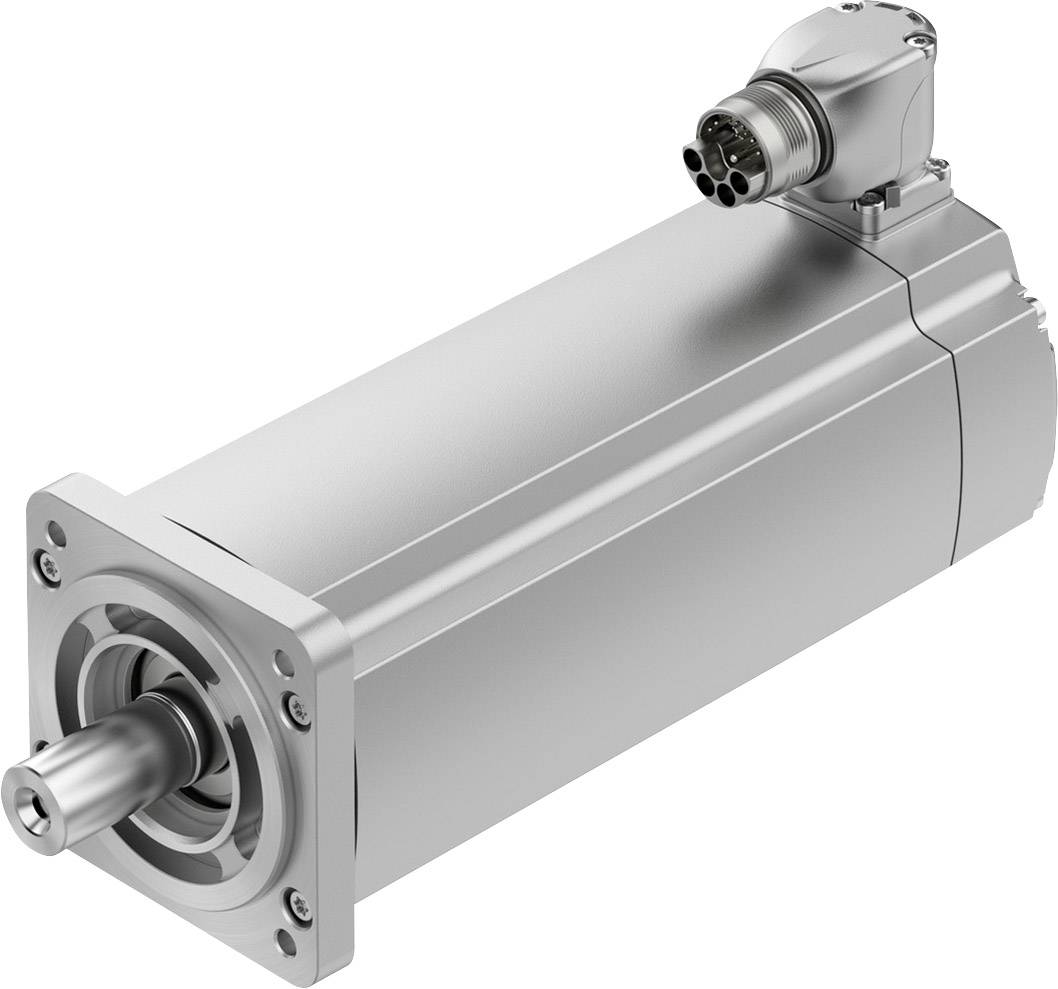

FESTO servomotor 5255447 EMMT-AS-80-L-HS-RSB 3.5 A 17.5 A
EAN:
Šifra proizvođača:
Kataloški br.:
Tehnički list (PDF)
Broj
Ukupno (1.699,00 € / komad)
1.699,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO servomotor 5255447 EMMT-AS-80-L-HS-RSB 3.5 A 17.5 A
Tehnički podaci
- Temperatura okoline: -15 ... 40 °C
- Temperatura skladištenja: -20 ... 70 °C
- Maks. Visina ugradnje: 4.000 m
- Napomena na maks. Instalacijska visina: od 1.000 m samo s padom od -1.0% na 100 m
- Relativna vlaga: 0 - 90%
- Toplinski razred prema EN 60034-1: F
- Maksimalna temperatura namotaja: 155 ° C
- Razred klasifikacije prema EN 60034-1: S1
- Nadzor temperature: digitalni prijenos temperature motora putem EnDat 2.2
- Dizajn motora prema EN 60034-7: IM B5
- IM V1
- IM V3
- Instalacijski položaj: bilo koji
- Vrsta zaštite: IP40
- Stupanj zaštite: IP40 vratilo motora bez RWDR
- IP65 vratilo motora s RWDR
- IP67 za kućište motora uključujući tehnologiju spajanja
- Zakretni moment:<1,0% najvećeg momenta
- Životni vijek ležaja u nominalnim uvjetima: 20 000 h
- Kôd sučelja Izlaz motora: 80P
- Električni priključak 1, vrsta priključka: Hibridni priključak
- Električni priključak 1, metoda spajanja: M23x1
- Električni priključak 1, broj polova / žica: 15
- Stupanj nečistoće: 2
- Razred otpornosti na koroziju KBK: 0 - nema korozionog naprezanja
- Način prebacivanja namotaja: zvijezda iznutra
- Broj parova: 5
- Moment zaustavljanja: 3,5 Nm
- Nominalni okretni moment: 2,9 Nm
- Najveći obrtni moment: 9,9 Nm
- Maksimalna brzina: 7100 1 / min
- Maksimalna mehanička brzina: 14000 1 / min
- Nazivna snaga motora: 910 W.
- Kontinuirana struja u mirovanju: 4,3 A
- Konstanta motora: 0,82 Nm / A
- Konstanta zakretnog momenta u mirovanju: 0,93 Nm / A
- Fazna faza napona: 56 mVmin
- Otpor namatanja u faznim fazama: 2,69 Ohm
- Induktivnost namotaja u fazi: 12,6 mH
- Induktivnost namotaja Ld (faza): 7,5 mH
- Poprečna induktivnost namatanja Lq (faza): 9,45 mH
- Električna vremenska konstanta: 7 ms
- Vremenska konstanta topline: 48 min
- Toplinski otpor: 0,68 K / W
- Mjerna prirubnica: 250 x 250 x 15 mm
- Ukupni inercijski trenutak: 2,72 kgcm2
- Težina proizvoda: 4120 g
- Dopušteno aksijalno opterećenje osovine: 120 N
- Dopušteno radijalno opterećenje osovine: 620 N
- Okretači okretnog davača koji se mogu apsolutno detektirati: 1
- Sučelje davača rotora: EnDat 22
- Načelo mjerenja davača rotora: induktivno
- Radni napon davatelja položaja rotora DC: 5 V
- Raspon napona radnog napona davača rotora: 3,6 ... 14 V
- Vrijednosti položaja davača rotora po okretaju: 262.144
- Rezolucija kodera položaja rotora: 18 bitna
- Mjerenje točnosti kuta sustava položaja davača rotora: -120 ... 120 arcsec
- Kočnica zakretnog momenta: 7 Nm
- Radni napon DC kočnice: 24 V
- Kočnica trenutne potrošnje: 0,63 A
- Struja otpuštanja kočnice: 0,45 A
- Držanje trenutne kočnice: 0,45 A
- Kočnica potrošnje energije: 15 W
- Kočnica otpornosti na zavojnicu: 38,4 Ohm
- Kočnica induktivnosti svitka: 900 mH
- Vrijeme odvajanja kočnice:<= 45 ms
- Vrijeme zatvaranja kočnice:<= 30 ms
- Odgoda DC kočenja:<= 4 ms
- Kočnica za maksimalni hod u praznom hodu: 10000 1 / min
- Radna kočnica maksimalnog trenja: 12000 J
- Maseni moment inercijske kočnice: 0,459 kgcm2
- Prekidački ciklusi koji drže kočnicu: 10 milijuna praznih operacija (bez rada trenja)
- MTTF, djelomična komponenta: 190 godina, koder položaja rotora
- MTTFd, djelomična komponenta: 380 godina, davač položaja rotora
- Maks. fazna struja
17.5 A
- Proizvođač-br. dijela
5255447
- Tip
EMMT-AS-80-L-HS-RSB
- Nazivna struja
3.5 A
- Nazivni napon
565 V
- Broj okretaja
3000 U/min
- UKCA
da
- Vrsta proizvoda
servomotor
Dokumenti i preuzimanja
Podatkovna tablica
Podatkovna tablica 2207958 FESTO servomotor 5255447 EMMT-AS-80-L-HS-RSB 3.5 A 17.5 A
Upute za rad i sigurnost
Upute za rad i sigurnost 2207958 FESTO servomotor 5255447 EMMT-AS-80-L-HS-RSB 3.5 A 17.5 A
Opis
• Dinamični, bez četkice, trajno uzbuđeni sinhroni servo motori • Izuzetno nizak okretni moment - podržava visoku sinkronizaciju čak i pri malim brzinama • Može se odabrati digitalni apsolutni mjerni sustav: - Singleturn - Multiturn, bez baterija • Jednostavna tehnologija spajanja (OCP: Jedan kabelski utikač) - Hibridni kabel: motor i priključni kabel za napajanje i Davač u jednom • Priključak se može poravnati na motoru • Optimiziran moment • optimiziran brzina • Klasa zaštite: - IP40 (osovina motora) - IP67 (kućište motora s tehnologijom spajanja) - IP65 (vratilo motora s radijalnim brtvenim prstenom osovine, izrađeno od PTFE) • Prijenos temperature motora u digitalnom obliku putem EnDat 2.2; Zaštita motora putem CMMT-AS • Opcionalno: - Kočnica za pridržavanje - Osovina s ključem - Osovina motora s brtvenim prstenom radijalnog vratila
