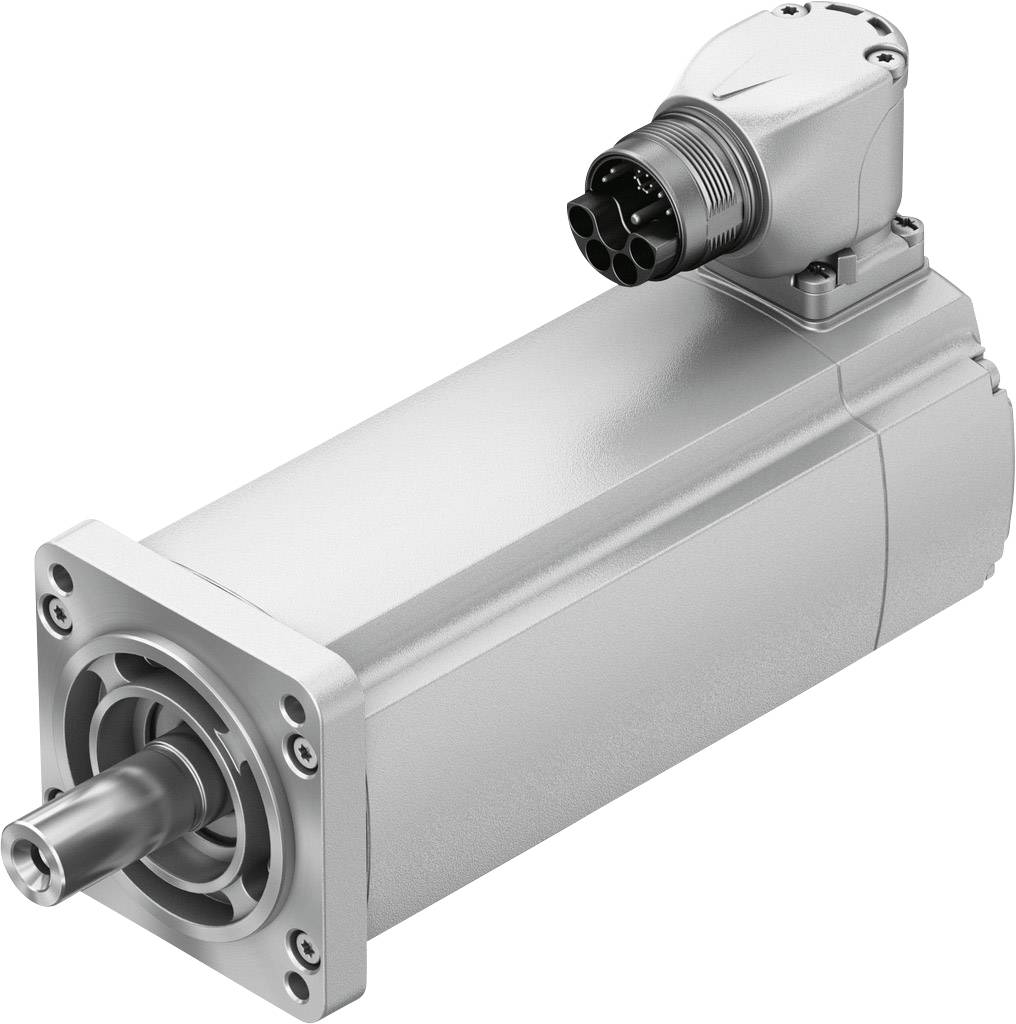

FESTO servomotor 5242219 EMMT-AS-60-L-HS-RMB 3 A
EAN:
Šifra proizvođača:
Kataloški br.:
Broj
Ukupno (1.565,00 € / komad)
1.565,00 €
sa PDV-om
Uključena je politika povrata u roku od 14 dana
Istaknuti proizvodi i detalji
FESTO servomotor 5242219 EMMT-AS-60-L-HS-RMB 3 A
Tehnički podaci
- Temperatura skladištenja: -20 ° C - +70 ° C
- Relativna vlažnost: 0 - 90%
- Napomena o temperaturi okoline: do 80 ° C uz smanjenje -1,5% / ° C
- Maksimalna nadmorska visina: 4.000 m
- Napomena o maks. Nadmorska visina ugradnje: od 1000 m samo uz smanjenje od -1% na 100 m
- Maksimalna temperatura namota: 155 ° C
- Klasa dimenzioniranja prema EN 60034-1: S1
- Nadzor temperature: digitalni prijenos temperature motora putem EnDat 2.2
- Dizajn motora prema EN 60034-7: IM B5, IM V1, IM V3
- Položaj za ugradnju: bilo koji
- Napomena o klasi zaštite: Osovina motora IP40 bez RWDR-a, Osovina motora IP65 s RWDR-om, IP67 za kućište motora, uključujući tehnologiju spajanja
- Koncentričnost, koaksijalnost, aksijalno istjecanje prema DIN SPEC 42955: N
- Kvaliteta ravnoteže: G 2.5
- Obrtni moment: 1% vršnog momenta
- Životni vijek ležajeva u nominalnim uvjetima: 20.000 h
- Kôd sučelja Motor Out: 60P
- Električni priključak 1, tip priključka: hibridni priključak
- Električni priključak 1, tehnologija spajanja: M23x1
- Električni priključak 1, broj pinova / žica: 15
- Stupanj nečistoće: 2
- Klasa otpornosti na koroziju CRC: 0 - nema izloženosti koroziji
- Tip prebacivanja namota: zvijezda iznutra
- Broj parova stupova: 5
- Moment mirovanja: 1,56 Nm
- Vršni moment: 5,6 Nm
- Maksimalna brzina: 11.900 o / min
- Maksimalna mehanička brzina: 16.000 o / min
- Neprekidna struja mirovanja: 3,5 A
- Vršna struja: 18,3 A
- Konstanta motora: 0,44 Nm / A
- Konstanta momenta mirovanja: 0,52 Nm / A
- Faza-faza konstante napona: 31,2 mVmin
- Faza-faza otpora namotavanju: 2,68 Ohm
- Faza-faza induktiviteta namotaja: 7 mH
- Induktivnost namota Ld (faza): 4,2 mH
- Poprečna induktivnost namota Lq (faza): 5 mH
- Električna vremenska konstanta: 3 ms
- Termička vremenska konstanta: 44 min
- Toplinski otpor: 1,2 K / W
- Mjerna prirubnica: 250 x 250 x 15 mm, čelik
- Ukupni izlazni moment tromosti: 0,49 kgcm²
- Dopušteno aksijalno opterećenje osovine: 70 N
- Dopušteno radijalno opterećenje osovine: 350 N
- Davač položaja rotora: Apsolutni višeokretni davač
- Davač položaja rotora Oznaka proizvođača: EQI 1131
- Davač položaja rotora apsolutno uočljivi okretaji: 4.096
- Sučelje davača položaja rotora: EnDat 22
- Načelo mjerenja davača položaja rotora: induktivno
- Radni napon davača položaja davača rotora DC: 5 V
- Davač položaja rotora Područje radnog napona: 3,6 V / DC - 14 V / DC
- Vrijednosti položaja davača položaja rotora po okretu: 524,288
- Razlučivost kodera položaja rotora: 19 bit
- Mjerenje kuta točnosti sustava davača položaja rotora: -120 ... 120 lučnih sekundi
- Zadržavanje obrtnog momenta kočnice: 2,5 Nm
- Radni napon istosmjerne kočnice: 24 V
- Kočnica potrošnje struje: 0,46 A
- Struja otpuštanja kočnice: 0,33 A
- Kočnica uz zadržavanje struje: 0,33 A
- Potrošnja kočne snage: 11 W
- Otpor kočne zavojnice: 52,4 Ohm
- Induktivitet kočione zavojnice: 700 mH
- Vrijeme odvajanja kočnice: 35 ms
- Vrijeme zatvaranja kočnice: 10 ms
- Kašnjenje odziva DC kočnica: 2 ms
- Maksimalna brzina u praznom hodu kočenja: 10.000 o / min
- Maksimalni rad trenja kočnice: 5.600 J
- Masni moment tromosti kočnice: 0,074 kgcm²
- Proizvođač-br. dijela
5242219
- Tip
EMMT-AS-60-L-HS-RMB
IP40
- Nazivna struja
3 A
- Nazivni napon
565 V
- Nazivna snaga
410 W
- Broj okretaja
3000 U/min
- Nazivni zakretni moment
1.3 Nm
- Broj pola
15
- Maks. temperatura okoline
+40 °C
- Min. temperatura okoline
-15 °C
- Težina
2230 g
- UKCA
da
- Vrsta proizvoda
servomotor
Dokumenti i preuzimanja
Upute za rad i sigurnost
Upute za rad i sigurnost 2207846 FESTO servomotor 5242219 EMMT-AS-60-L-HS-RMB 3 A
Opis
• Dinamični, bez četkice, trajno uzbuđeni sinhroni servo motori • Izuzetno nizak okretni moment - podržava visoku sinkronizaciju čak i pri malim brzinama • Može se odabrati digitalni apsolutni mjerni sustav: - Singleturn - Multiturn, bez baterija • Jednostavna tehnologija spajanja (OCP: Jedan kabelski utikač) - Hibridni kabel: motor i priključni kabel za napajanje i Davač u jednom • Priključak se može poravnati na motoru • Optimiziran moment • optimiziran brzina • Klasa zaštite: - IP40 (osovina motora) - IP67 (kućište motora s tehnologijom spajanja) - IP65 (vratilo motora s radijalnim brtvenim prstenom osovine, izrađeno od PTFE) • Prijenos temperature motora u digitalnom obliku putem EnDat 2.2; Zaštita motora putem CMMT-AS • Opcionalno: - Kočnica za pridržavanje - Osovina s ključem - Osovina motora s brtvenim prstenom radijalnog vratila
